    48芯ST单模ODF光纤配线架 odf架厂家

    产品分类: ODF配线架
    产品简介:ODF光纤熔接配线单元盒,又称ODF配线箱,是用于光缆引入、固定和保护、光缆终端与尾 纤熔接,菲尼特48芯odf配线架用户可根据实际需求选配单元数量或法兰盘数量。
    咨询热线

    400-800-5539

    立即咨询
  • 产品概述

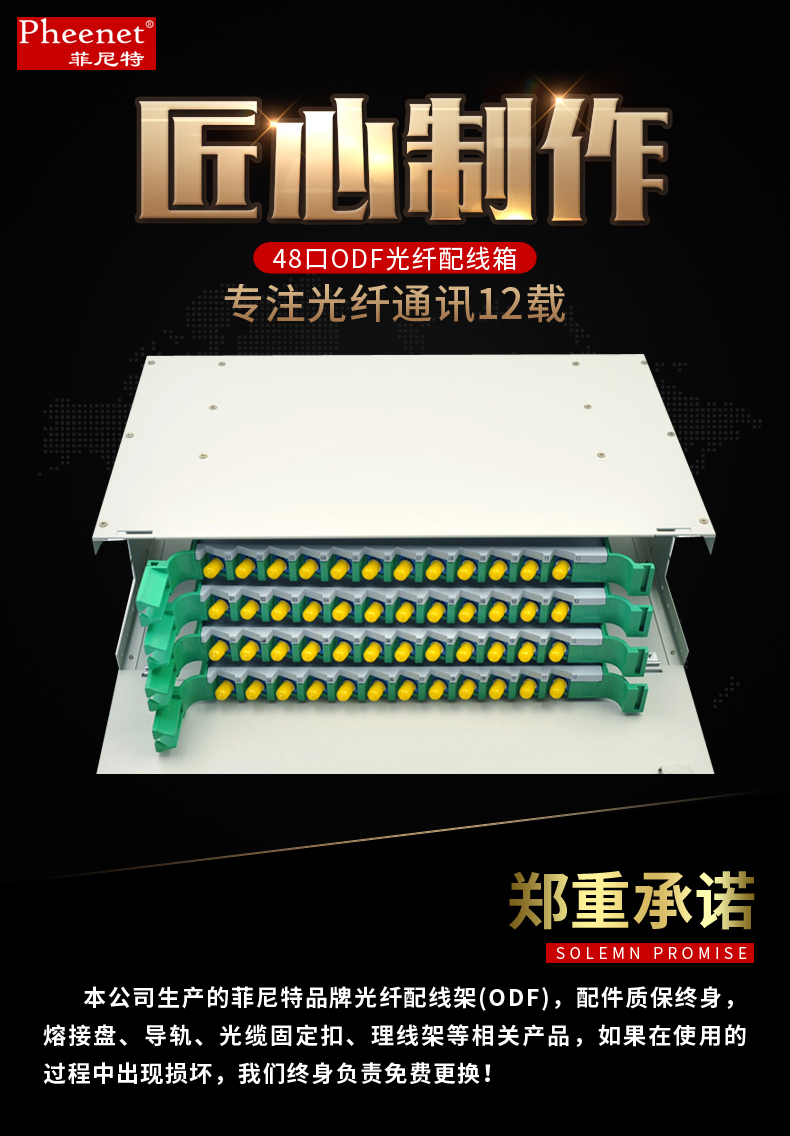

  • 48芯ST单模ODF光纤配线架图片

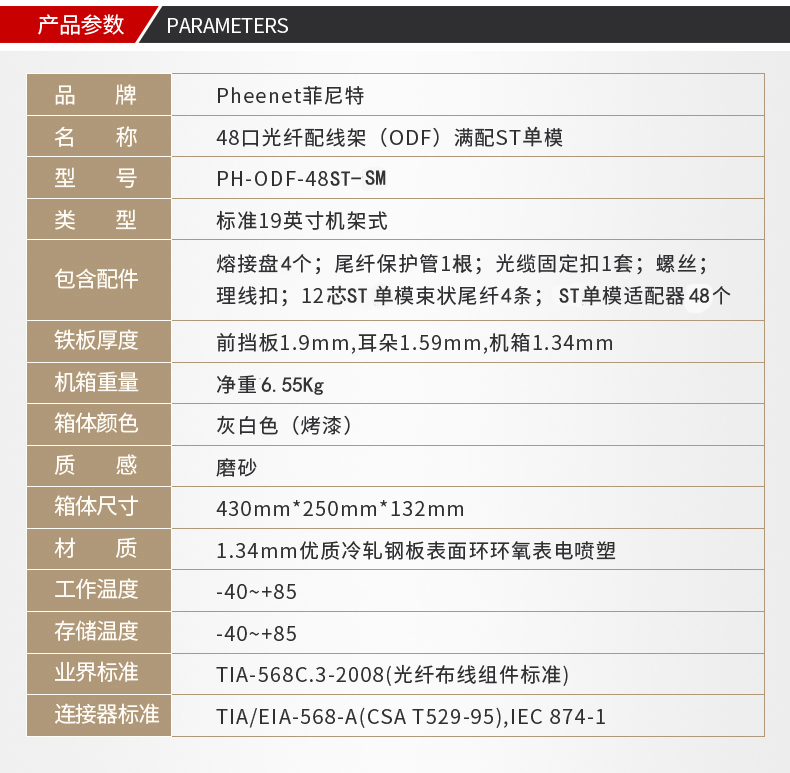

    48芯ST单模ODF光纤配线架参数
    ODF光纤熔接配线单元盒,又称ODF配线箱,是用于光缆引入、固定和保护、光缆终端与尾 纤熔接,菲尼特48芯odf配线架用户可根据实际需求选配单元数量或法兰盘数量。

    1、48芯odf配线架产品结构:
    光纤熔接配线单元盒由外壳、内部构件、光纤接头保护件3部分组成。
    1.1外壳:外壳方便开启,便于安装。
    1.2内部构件包括以下部分:
    1.2.1支撑架:内部结构的主体,用于内部结构的支撑;
    1.2.2集纤盘:用于有顺序地存放光纤接头(及其保护件)和余留光纤,可余留光纤的长度不小于 1.6m,余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便 操作的空间;
    1.2.3固定装置:用于光缆护套固定、光缆加强构件固定和配线尾纤固定。
    1.2.4光纤接头的保护采用热收缩保护管。

    2、48芯odf配线架外观:
    光纤熔接配线单元盒形状完整,无毛刺、无气泡、无龟裂和空洞、无翘曲、无杂质等缺陷。全部底色应均匀连续。经静电喷塑处理,其色泽应均匀一致无划痕和露底。

    3、48芯odf配线架材料:
    光纤熔接配线单元盒中,所有的塑料部件采用的材料具有防腐性能,金属部件采用静电喷塑处理,以增加其防腐蚀性能;材料的物理、化学性能稳定并且材料之间有良好的相容性。
    3.1热收缩保护管采用的材料及填充物的热熔温度不小于120 ℃,热软化温度大于90 ℃,使用温度:-25℃~+40℃。
    3.2全部材料无毒、无腐蚀,对人体健康和其它设备无副作用。

    4、48芯odf配线架结构特点:
    4.1用19”标准安装界面,适用于多种机架、机柜上的安装。
    4.2采用金属结构,表面涂装静电喷塑,结构轻巧,外形美观。
    4.3全模块化设计,全正面化操作,安装灵活、施工维护方便。
    4.4抽拉式设计,集熔接配线一体化的熔接配线模块。
    4.5适用于束状和带状光缆。
    4.6每盘可卡式安12个FC,FC(双芯),SC,及ST适配器,适配器正面呈30°角,既保证拉光纤的 曲率半径,又可避免激光损伤眼睛。
    4.7模块可取出至设备外操作,简单方便。
    4.8光缆和尾纤均具有2m以上的盘储空间。
