OPGW光缆，Optical Fiber Composite Overhead Ground Wire(也称光纤复合架空地线)。把光纤放置在架空高压输电线的地线中，用以构成输电线路上的光纤通信网，这种结构形式兼具地线与通信双重功能，一般称作OPGW光缆。
中文名：OPGW光缆
外文名：Optical Fiber Composite Overhead Ground Wire
也 称：光纤复合架空地线
特 点：抗电磁干扰、自重轻等

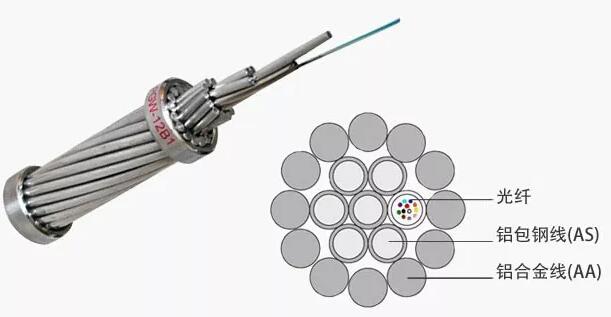

OPGW光缆分为：铝管型、铝骨架型和(不锈)钢管型结构。光纤套入由不锈钢制成的套管中，套管周围绕铝包钢线(AS)，外层包裹铝合金线(AA)，然后层绞成缆。长光通信可根据客户要求设计OPGW光缆规格，芯数4-48芯，截面积40-150均可。
结构特性
采用无缝不锈钢管光纤保护设计，管内填充进口纤膏，有效保护光纤;
光纤在不锈钢管内能够获得较佳的余长;
不锈钢管式OPGW光缆结构具有更好的抗侧压和抗冲击能力;
精确设计的光缆截面，保证光缆的机械、电气性能。
应用特性
OPGW是良导体地线和光纤通信的复合产品;
适用于110kV及以下高压输电线路，用于新建线路或替换原有的传统地线;
光纤容量可达到48芯;
光缆与常规架空地线的机械、电气特性匹配性好，方便原有旧地线的更换和新建地线的设计和安装;
OPGW能够适用不同雷暴等级的气象条件，具备优良的防雷性能;
OPGW能够承受高负荷和大跨距的运行要求。
OPGW光缆根据环境不同，采用的光缆型号也不一样，主要体现在opgw光缆的截面积上，opgw-24b1-50是市场需求量最大的一种型号，而且根据项目环境的具体情况，opgw光缆的结构也会有一定不同，下面我们就opgw光缆的三种结构特点和应用作一定的说明，具体如下：
1、中心铝包不锈钢管OPGW光缆结构特点及应用:
·铝包钢管光单元增大了铝界面，更优的短路电流和雷击电气特性
·极佳的耐电化学腐蚀性能
·填补缆径为11.4-13.5mm空白结构设计
·适用于要求小直径、较大短路电流的线路
·极端腐蚀环境，加沿海、化工区域
2、单层中心不锈钢管OPGW光缆结构特点及应用:
·缆径小，重量轻，短路电流容量小
·光单元形成适宜的一次光纤余长
·抗拉伸、抗扭力、 抗侧压性能较差
·适合与GJ-35、GJ-50、GJ-70匹配
3、两层层绞不锈钢管OPGW光缆结构特点及应用:
·缆径较大，光纤较多
·抗拉强度和短路电流容量较大，达到机械和电气性能最佳平衡
·光单元数量可以是1个，目前最多3个
·最佳的绞合技术，获取二次光纤余长
·绞线层数可设计两层或三层，单丝可为铝包钢线和/或铝合金线、铝线的组合。
OPGW光缆与光缆对接的设备叫OPGW光缆接头盒， 光缆接头盒的作用用途：主要用于OPGW光缆接头的连接保护。
结构特点：
a.光纤接头及余长采用迭片式存纤，接头保护形式为热缩套管补强。
b.接头盒采用密封圈及硅胶密封，操作简单可重复开启，使用维修方便。
c.可根据要求将光缆接头盒接地，并配备专门的塔用或杆用固定安装架。
OPGW光缆接头盒规格型号参数：
全长500mm，外径200mm，内径180mm。
使用须知：
a. OPGW光缆芯数。
b.几进几出及对应缆径。
c. 分杆用和塔用两种，如为杆用，则需提供杆径。
OPGW光缆耐张线夹介绍
用于转角、接续，及终端的连接。螺旋铝包钢线具有极强的耐张强度，无集中应力，对光缆起到保护和辅助减振的作用。整套光缆耐张金具包括：耐张外层预绞丝、内层预绞丝、配套连接金具。线夹握力不小于光缆额定抗拉强度的95%安装方便、快捷，降低了施工成本。
OPGW光缆悬垂线夹
用于OPGW在直线杆塔的连接，单边悬垂角为15o-18o，内外层螺旋预绞丝的组合能很好的保护光缆，无集中应力，避免产生弯曲应力，对光缆起到保护和辅助减振的作用。整套悬垂线夹包括：内外层预绞丝、悬挂头和配套连接金具。线夹握力大于光缆额定抗拉强度的10%-20%，安装方便。
双悬垂线夹
用途：OPGW预绞丝双悬垂线夹也称双支点悬垂线夹，它除了具有一般单悬垂线夹的所有性能之外，还可用于800～1300米跨越江河、峡谷等长距离架空线路(输电线或架空光缆)及转角达 30°～ 60°的杆塔上。
特点：光缆由双支点支撑固定及保护，从而保证了长跨越、大转角环境下光缆(导线)的运行安全可靠。
接地线用途
OPGW光缆接地线主要用于复合地线(OPGW)光缆或架空地线的安全接地，以提高接地系统的可靠性。
光缆接头盒是通俗的叫法，学名叫光缆接续盒，又称光缆接续包、光缆接头包和炮筒,主要是在适用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。盒体采用进口增强塑料，强度高，耐腐蚀，终端合适用于结构光缆的终端机房内的接续，结构成熟，密封可靠，施工方便。实际工作中光缆终端盒可以作室内接头盒用，但是很少将接头盒当光缆终端盒用，目前在北方地区选择以卧式光缆接头盒为主，南方地区以帽式为主。两者的主要区别为：卧式入出光缆方向在盒体的两端;帽式通常在盒体的一侧. 根据光缆的铺设方式选择挂具光缆接头盒可适用于各类直埋、管道、架空的直通或分歧的光缆接续。光缆的固定与纤芯束管的开剥。光缆开剥后，将光缆固定在光缆接头盒内，开剥纤芯束管，做好光纤熔接前的各项准备工作。芯束管不能扭绞。在固定光缆之前，必须注意纤芯束管所处位置，加强件穿过固定螺丝时，加强件的下面必须是填充束管，不能是纤芯束管，纤芯束管必须处于加强件进入光纤收容盘的同侧，不能在加强件上扭绞。加强件如果压在纤芯束管上，纤芯束管受力变形会造成损耗过大，在纤芯束管中的光纤也会因长期受力发生断裂，给工程留下隐患光缆接头盒，创新的直立式和翻盖式结构设计，整体12枚不锈钢螺钉固定密封，是目前国内密封最可靠的接头盒。
OPGW接头盒使用方法
按光缆外径选取最小内径的密封环，并将两个密封环套在光缆上。
将光缆放入相应的入孔内。
连接屏蔽及接地。
在两个密封环之间缠绕上自粘密封胶带，使密封带绕到与密封环外径平齐，以形成一个光缆密封端。
将光缆密封端按入光缆入孔内。
用喉箍穿过光缆加强筋固定座和缆芯支架，将光缆固定在接头盒底座上，旋紧喉箍螺钉，直至喉箍抽紧为止。
在光缆上扎上尼龙扎带，剪断余长。
其余不用的光缆孔，请用堵头密封。堵头上同样缠绕上密封胶带。
将加强构件缠绕在熔接盘支座的沉头螺钉上，并压紧。
熔接并进行盘纤，一定要用胶带粘接牢固。
扣盖，一定要注意密封圈不要挤压歪斜。各螺丝钉要上紧，防止光缆脱出。
(1)OPGW接头盒安装在铁塔主材内侧，安装高度宜8-10m，全线安装位置要统一。
(2)接头盒进出线要顺畅、圆滑，弯曲半径不得小于设计及制造厂家的规定。
在电力光缆中，还有一种是ADSS光缆。
ADSS光缆
全介质自承式光缆，是一种全部由介质材料组成、自身包含必要的支撑系统、可直接悬挂于电力杆塔上的非金属光缆，主要用于架空高压输电系统的通信路线，也可用于雷电多发地带、大跨度等架空敷设环境下的通信线路。
中文名：ADSS光缆
外文名：All Dielectric Self-Supporting Optical Fiber Cable
英文简称：ADSS光缆
也 称：全介质自承式光缆
ADSS光缆和OPGW光缆的区别在于两者的结构特点不同。
ADSS光缆的结构特点：
1、光纤在套管中为松套式结构
2、缆芯结构为层绞式
3、其绞合方式为SZ绞合
4、外护套具有防电腐蚀功能
5、主要承力部件为芳纶纱
OPGW光缆的结构特点：
1、光纤单元(不锈钢管、铝包不锈钢管)
2、金属单丝(铝包钢、铝合金)周边加强
ADSS光缆的性能特点：
1、芳纶纱周边加强，防弹性能好，在10米左右距离遭射击光纤不受伤
2、无金属，抗电磁干扰，防雷电，耐强电磁场
3、优良的机械和环境性能
4、重量轻，施工方便
5、利用现有杆塔，节省线路建设费用
6、可带电架设，减少停电造成的损失
7、与电力线路互相独立，检修方便
8、属于自承式光缆，无需吊线等辅助挂线
OPGW光缆的性能特点：
1、全金属
2、优良的机械和环境性能
3、与地线具有良好的匹配性，机械和电气性能几乎一致 4、实现光纤通信，同时分流短路电流，导引雷击电流。
