弱电FTTH光纤入户施工解读， 总结的太全了， 看完这一篇够用了!

　　设备施工规范

　　OLT施工

　　机架安装的位置、方向、应符合设计要求。

　　机架安装应端正牢固，列内机面平齐，机架间隙不得大于3mm，垂直偏差不应大于机架高度的1‰。

　　机架应采用膨胀螺栓对地加固。设备的加固方式应符合设计要求。

　　抗震烈度在7度以上的地区，机架安装必须进行抗震加固，其加固方式应符合YD 5059-2005《电信设备安装抗震设计规范》中的相关要求。

　　机架在机架中安装位置应符合设计规定;子架与机架的加固应符合设备装配要求。

　　机架安装应牢固、排列整齐，机盘型号及设备面板排列应符合设计要求，插接件接触良好。

　　壁挂式设备应安装牢固、横平竖直，底部距地面高度应符合设计要求。

　　机架标识应符合建设方要求，标识应统一、清楚、明确，位置适当。

　　ODF施工

　　ODF架的安装应符合下列要求：1.安装位置、机面朝向应符合设计要求。

　　2.安装垂直偏差应不大于机架高度的1‰。

　　3.相邻机架应紧密靠拢，机架间隙应小于 3mm;列内机面平齐，无明显凹凸。

　　光纤连接线的敷设应符合以下要求:1.光纤连接线的型号规格应符合设计要求，余长不宜超过1m。

　　2.布放应整齐，架内与架间应分别走线。

　　3.静态曲率半径应不小于30mm。

　　ODF架防雷接地应符合以下要求：1.ODF架外壳设备保护地应采用16mm2以上的多股铜电线接到机房设备专用地排;

　　2.光缆的加强芯与金属屏蔽层的接地线先汇接到ODF架内专用防雷地排后，再采用16mm2以上的多股铜电线接到机房ODF专用地排;

　　3.机房ODF专用地排与机房设备专用地排必须分开，最后才汇接到机房总地排;

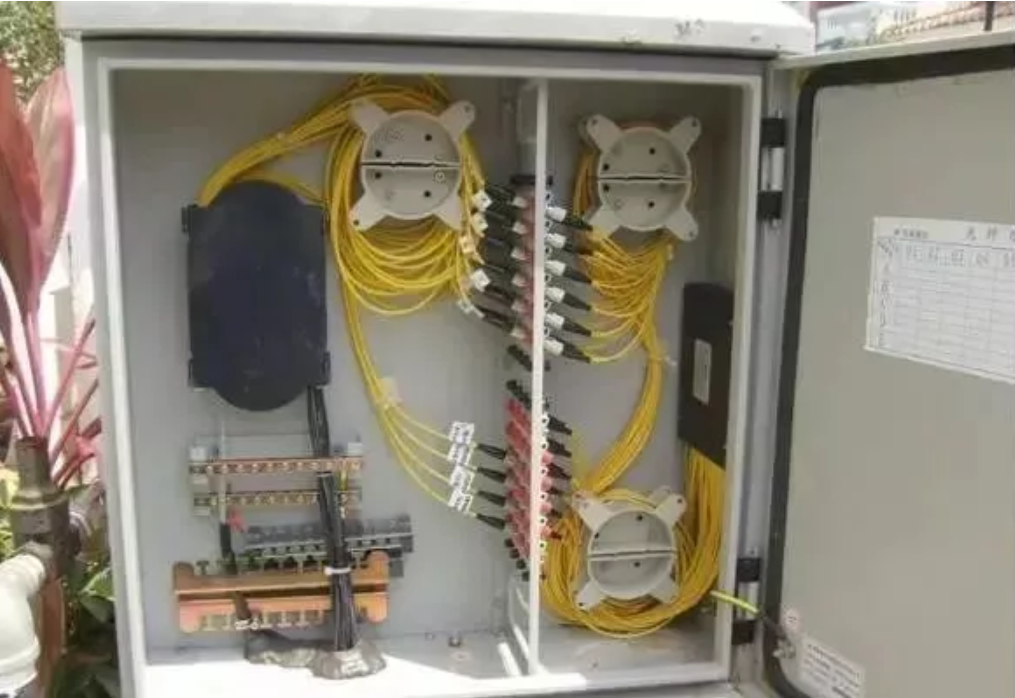

　　光交箱施工

　　光交箱地基基础应夯实，墙体砌筑符合建筑规范要求，回填土应夯实无塌陷。墙体及底座砌筑高度应符合设计要求，抹灰表面光滑，无破损、开裂情况。其抹灰强度符合标准。

　　光交箱地角螺丝稳固，底座和光交箱有机结合平整，并作防水、防腐处理。箱体安装后的垂直度偏差不大于3mm，底座外沿距光交箱箱体大于150mm，底座高度距离地面300mm。

　　安装完毕后保证光交箱门锁正常开启，门不可变形，施工完毕后及时上交光交箱全部钥匙。

　　最后，安装完毕后的光交箱整洁无破损、脱皮、生锈、凹陷等外观问题。

　　按设计安装接地体，接地体用2根Φ60长1700cm镀锌钢管，并用40×4接地扁钢与接地体焊接打入地下，扁钢长度以满足接地阻值和地理实际确定。用大于10平方多股软铜线分别与扁钢和箱体按地点联接，其接地阻值不大于10欧姆。

　　●光缆布放时接地必须可靠，安装牢固。纤芯必须增加保护管，光缆标签准确，标牌内容为二行：第一行起始方向，第二行为光缆芯数，多条光缆时标牌应错开，绑扎整齐。标签如“邮政楼至季华路光交箱 144芯”。标签大小适宜，粘贴牢固。

　　●光交箱采用2米长尾纤，排列整齐，多余部分盘放在盘纤盘内，不可交叉，层次分明。光分纤箱施工

　　光分纤箱的安装时，需要确保箱体的稳固性，箱内应留有足够的接续区，并能满足接续时光缆的存储、分配，不同类的线缆应留有相对独立的进线孔，孔洞容量应满足满配时的需求，光纤在机箱内应用适当的预留，预留长度以方便二次接续的操作为宜，线缆引入孔处应使用防火泥进行密封。

　　光分路箱施工

　　光分路器箱施工时，需要使用到的工具有：熔纤机、酒精、 功率计、无水乙醇、OTDR测试仪、尾纤、剖线钳、光纤切割刀、斜口钳、水平尺、冲击钻、螺丝刀、波纹管、黄色胶布、黑色胶布、软塑带、戒子刀、防火泥、铁皮钳、光功率计、笔式红光源等。

　　安装环境的检查：

　　第一，光缆分纤箱，光分路箱的安装地点需根据设计文件施工。一般在楼宇内尽量选择物业设备间、车库、楼道、竖井、走廊等合适地点安装。

　　第二，在安装光缆分纤箱、光分路箱时，需考虑好接下来光缆敷设的便利。特别是“薄覆盖”项目，需考虑二次施工时蝶形光缆如何布放入户。

　　第三，以下位置不宜挂墙安装：

　　◆不稳固的、年久失修的墙壁。

　　◆装饰外墙、女儿墙等非承重墙。

　　◆临时设施的外墙。

　　◆影响市容市貌、影响行人交通以及其他不宜挂墙的位置。

　　◆空间狭窄不利于打开箱门、维护操作的弱电竖井。

　　第四，在实际安装位置周围还要注意设计文件要求安装箱体位置的上方是否有水管等存在漏水的隐患，是否有高压线经过，是否容易阻碍行人通过等。

　　第五，户内安装光缆分纤箱/盒、光分路箱/框时要求箱/框底部距地面高度宜为1.2m～2.5m，具体结合现场情况。

　　第六、户外安装光缆分纤箱/盒、光分路箱/框时要求箱/框底部距地面高度宜为2.8m～3.2m，具体结合现场情况。

　　第七，竖井中安装光缆分纤箱/盒、光分路箱/框时要求箱/框底部距地面高度宜为1.0m～1.5m，具体结合现场情况。

　　第八，如果发现设计文件中安装位置存在问题，要及时通知监理单位或建设主管，不要盲目施工。

　　●箱体安装位置需要符合设计要求，并且结合实际情况进行安装;箱体安装需用水平尺定位，利用箱体配件固定箱体，安装完毕之后，箱体必须达到稳固和水平的要求。

　　确定光缆进入箱体的位置1.室内安装的时候，光缆可以选择从箱体的上方进入，并在箱体的上方盘留3-5米，固定后套波纹管保护。2.室外安装的时候，光缆必须从箱体的下方进入，并且盘留在箱体的左上方或者右上方盘留3-5米，固定后套波纹管保护，光缆在箱体的下方形成一个较大弧度的滴水弯，以便防止雨水顺着光缆进入箱体。3.最后在光缆进入箱体后在光缆固定位缠绕多圈胶布并箍紧，在光缆的入孔处封堵防火泥。

　　(1)以某厂家的箱体为例说明光缆和尾纤熔接与盘留的走线方式

　　●尾纤熔接后出熔纤盘的位置需要与进熔纤盘的光缆在同一侧，尽量不选择对角处，以方便于光纤在熔纤盘内熔接和盘留有较大弧度，避免损伤光纤。

　　●尾纤熔接完毕出熔纤盘后，都需要选择较大弧度的走线方式，使尾纤插入光分路器和停车位。

　　●光分路箱内的上联光缆熔接尾纤和分路端口尾纤尽可能分开绑扎布放，以避免误操作中断通信。

　　●走线方式确定后，需要注意的是光分路器框的打开和关闭时是否对尾纤产生挤压，如果出现挤压的情况，可以修改走线方式，最大限度的减少对光纤的损害。

　　(2)掏接光缆的施工方式

　　(3)皮线光缆的施工方式

　　●对于全覆盖，皮线光缆布放入户后需要用红光笔确定用户房间号，一般皮线光缆从箱体的下方出，并且在出口处有皮线光缆的固定位，箱体内有盘留位设计的，皮线光缆在盘留位盘留一圈后做好冷接头插入分光器。并且皮线光缆在光分路器箱体出来，进入线槽之前需要套波纹管保护，光分路器箱出口和线槽入口都需要封堵防火泥。

　　●如果是薄覆盖项目，引入蝶形光缆暂不布放，在有具体业务需求时，根据需求布放，在二级光分路器上抽取一个端口进行全程光衰减测试，确保性能指标符合要求，覆盖完成蝶形光缆布放后用红光笔连通性和对应性测试。并且填写相应的测试表格。

　　资源标签

　　●对于设备标签，在箱体光分路器框上粘贴面板成端图，需要显示出分光器的数量和分光器的端口对应关系，以及排列方式，薄覆盖需要写明覆盖范围，全覆盖的需要写明用户所对应的端口。而在尾纤上同样需要粘贴尾纤标签，一级分光的需要显示出光路编码，上联的OLT端口，局端机房ODF位置，本端一级光分路器编码;一级至二级的尾纤标签上则需要显示光路编码以及一级至二级的光路光路名称;对于备用标签的需要注明两端的光分路器箱编码，并且写上(备用)两字。

　　●全覆盖建设时，皮线光缆布放入户，需要在户内挂好指示牌;在开通用户时，需要在皮线光缆的两端，即光分路器端和ONU端都要黏贴皮线光缆标签。

　　●在使用掏接光缆时，考虑到有纤芯不需要使用，为了以后抢修维护方便，需要在箱门内黏贴一张纤芯主备用说明。

　　敷设管道光缆的孔位应符合设计要求

　　1.在孔径90mm 及以上的水泥管道、钢管或塑料管道内，应根据设计规定在两人(手)孔间一次性敷设三根或三根以上的子管。

　　2.子管不得跨人(手)孔敷设，子管在管道内不得有接头。

　　3.子管在人(手)孔内伸出长度一般为200～400mm;本期工程不用的管孔及子管管孔应及时按照设计要求进行封堵。

　　4.光缆在各类管材中穿放时，管材的内径应不小于光缆外径的1.5 倍。

　　5.人工敷设光缆不得超过1000m。光缆气流敷设单向一般不超过2000m。

　　6.敷设后的光缆应平直、无扭转、无交叉，无明显刮痕和损伤。敷设后应按设计要求做好固定。

　　7.光缆出管孔150mm 以内不得做弯曲处理。

　　8.光缆占用的子管或硅芯管应用专用堵头封堵管口。

　　9.光缆接头处两侧光缆布放预留的重叠长度应符合设计要求。接续完成后，光缆余长应在人孔内按设计要求盘放并固定整齐。

　　10.管道光缆根据接入需要按设计要求进行中间人孔预留。
