很多朋友提到关于弱电综合布线系统点位数、线缆用量如何计算，本期我们就来一起看下。

　　用户需要提供以下几点即可：

　　水平使用哪类线缆?(预算和应用来考虑)

　　各楼层的数据点数、语音点数;(实际需求)

　　建筑物的平面图(CAD图);(计算线缆距离)

　　核心机房在哪栋楼或哪个楼层?(光纤走向和用量)

　　建筑群使用多少芯数的光纤?(无其它用处，一般使用6芯)

　　一、工作区子系统

　　跳线：=数据点数

　　模块：=数据点数+语音点数(为方便，用统一的)

　　面板：

　　双口=数据点

　　单口=数据点数+语音点数

　　二、水平子系统

　　首先取线缆平均长度：=(距离机房最远点+距离机房最近点距离)/2*1.1+6(米)

　　线缆箱数=水平线平均距离*总点数/(305米/水平线平均距离)*1.2(考虑到线材布放的损耗及留有一定的余量)

　　注意：总点数=数据+语音

　　三、垂直子系统

　　光纤或铜缆使用：=从楼宇的核心机房至各个楼层的距离

　　大对数电缆：=从楼宇的核心机房至各个楼层的距离

　　注意：对数的使用多少看楼层内的语音数量

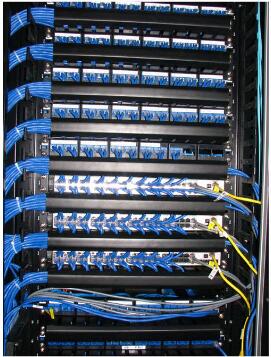

　　四、管理间子系统

　　1、数据配线架(包括模块)：=楼宇数据总点数/24或48

　　2、110配线架(包括模块)：=楼宇语音总点数/100

　　3、理线架：=数据配线架数*2(交换机也要用到)

　　4、RJ45转RJ11鸭嘴跳线：=楼宇语音总点数

　　5、数据跳线：=楼宇数据总点数u光纤配线架：=光纤芯数(一般一个12口ST机架)

　　6、光纤跳线(ST-LC)：=光纤芯数

　　7、尾纤(ST)：=光纤芯数

　　8、耦合器(ST)：=光纤芯数

　　五、设备间子系统

　　1、数据配线架(包括模块)：=机房预留数据总点数/24

　　2、110配线架(包括模块)：=机房预留语音总点数/100

　　3、理线架：=数据配线架数*2(交换机也要用到)

　　4、RJ45转RJ11鸭嘴跳线线：=机房预留语音总点数

　　5、数据跳线：=机房预留数据总点数

　　核心机房(垂直子系统为铜缆时)：

　　u数据配线架(包括模块)：=管理间数/24

　　u110配线架(包括模块)：=楼宇语音总点数/100

　　u理线架：=数据配线架数*2(交换机也要用到)

　　uRJ45转RJ11鸭嘴跳线线：=楼宇语音总点数

　　u数据跳线：=管理间数

　　核心机房(垂直子系统为光纤时)：

　　1、光纤配线架：=管理间数*光纤芯数

　　2、光纤跳线(ST-LC)：=管理间数*光纤芯数

　　3、尾纤(ST)：=管理间数*光纤芯数

　　4、耦合器(ST)：=管理间数*光纤芯数

　　一、建筑群子系统

　　1、光纤使用量：=各楼宇间距离+适量冗余 (常用重铠6芯单模)

　　2、大对数双绞线使用量：=各楼宇间距离+适量冗余

　　3、光纤配线架：=楼宇间数*光纤芯数

　　4、光纤跳线(ST-LC)：=楼宇栋数*光纤芯数

　　5、尾纤(ST)：=楼宇栋数*光纤芯数

　　6、耦合器(ST)：=楼宇栋数*光纤芯数
