综合布线技巧题

　　其实综合布线不是一个难以理解的项目，只要懂得它的原理，多多对比产品性能就一定能作出价廉物美的系统。

　　1、必须提前对综合布线系统进行设计，跟土建、消防、空调、照明等安装工程互相配合好，免得产生不必要的施工冲突。

　　2、在条件允许的情况下，弱电应走自己的弱电井，减少受电磁干扰的机会，楼层配线间和主机房应尽量安排得大一些，以备发展和维修所需。对于网络，物理层的铺设是至关重要的，因为它是基础。

　　3、尽量多布一些点，采用双孔面板(一个语音，一个数据)，跟电配合好，在信息点附近布电源点。由于综合布线一般来说是一次性到位的工程，线布好了，要更改布线相对困难，而通信设备随着发展是越来越多，所以多布一些较为稳妥。

　　4、不要把综合布线过于理想化，不要把一些较为专用的网络也集成到综合布线上。综合布线把电话网、计算机网、楼宇自控网集成到一起已经足够了。

　　5、随着网络设备飞速发展，在选择方案时应尽量开阔一些，水平采用五类或五类以上，保证数据和语音可以互换，垂直采用光纤加大对数线缆，对于一些点较多的建筑，应采用光纤做数据备份而不是用线缆

　　6、由于光产品的价格不断下调，大开间布线应考虑多布一些光点，这样对网络建设有利。

　　7、铺设DG管时要采用直径较大的，要留有余量。铺设光缆时要特别注意转弯半径，转弯半径过小会导致链路严重损耗，仔细检查每一条光缆，特别光接点的面板盒，有的面板盒深度不够，光点做好以后，面板没装到盒上时是好的，装上去以后测试就不好，原因是装上去后光缆转角半径太小，造成严重损耗。

　　8、随着光熔接设备的降价，对有条件的地方，可以考虑放弃传统的ST、SC头的制作方法，采用尾纤与光纤相熔接的做法更能够保证光路质量。

　　9、不要片面追求布线产品的品牌，进几年来，其实国内的一些厂家生产的非屏蔽线、光缆、模块等其他的网络设备性能上已进达到行业标准，价格上具有较大的优势，所以可以考虑用我们自己的产品。

　　以上几点是在工程中经常碰到的问题。其实综合布线不是一个难以理解的项目，只要懂得它的原理，多多对比产品性能就一定能作出价廉物美的系统。

　　综合布线的计算方法

　　一、辅料的计算

　　1、统计信息点数，包括各房间和机房，填入点位分布表中；

　　2、确定是否超长？如超长，应在何处设置子配线间，几个？如有子配线间，那么交换机的数量也相应有变化。

　　3、确定理由的走向；

　　4、确定各处桥架的型号和长度。计算方法：(长×宽)×0.4/28，结果为信息点数，常用标准桥架有：300×100，200×100，100×100，100×50，50×50，其它桥架都需要定做。

　　注：如果分支理由有相同的桥架型号，则分别计算其长度，最后才统计该桥架型号的总长度。

　　5、ø25和ø20管的计算(通常ø25可以布6根线，ø20可以布4根线)。计算时，以ø20为准，平均某一信息点从桥架到终端需要ø20的长度，如为A，那么就可以计算出所有信息点需要ø20的长度了，即B=A×(总点数/4)，而实际在工程中，ø20=2/3×B，ø25=1/3×B。

　　6、龙骨(75×45)的计算。龙骨的长度=70cm×(总点数/2)，即每根龙骨的长度为70cm，通常布置为双口面板。

　　7、角钢(30×30)的计算。角钢的长度=30cm×(桥架的总长m/1.5m)，即每根角钢的平均长度为30cm，每隔1.5m的距离就需要一根角钢。

　　8、底盒(86×86)的计算。底盒的数量=总点数/2

　　9、龙骨卡子、管接、盒接、铆钉、钢锯条等辅料的计算。=总辅料价格×10%

　　二、材料的计算

　　1、线缆的计算。

　　(最远+最近)/2×点数×1.1/305

　　说明：最远为从机房到信息点的最远点

　　最近为机房内的信息点，一般为20米

　　点数为从机房开始理由所覆盖的信息点，如果有子配线间，那么该点数就为从子配线间开始理由所覆盖的信息点数，1.1中的0.1为富裕量，即10%。

　　305为每箱线的长度为305米。

　　如果有子配线间，则应该分别计算，公式是一致的。即：中心机房覆盖信息点所需的线缆数量+子配线间覆盖信息点所需的线缆数量+子配线间到中心机房级联线所需的线缆数量。

　　2、 模块的计算。为信息点的数量

　　3、 双口面板的数量：总点数/2

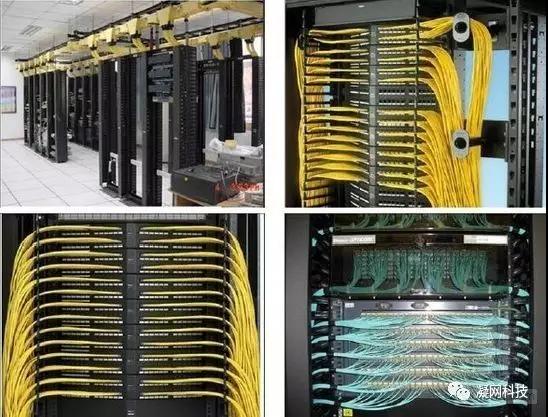

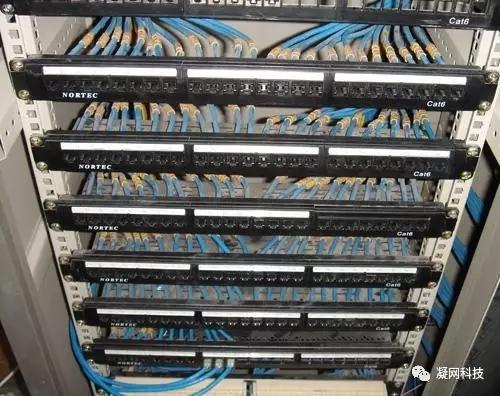

　　4、 48口配线架的计算。总点数/48，如果有子配线间应分别计算，即各自覆盖的信息点数/48，然后相加，4U

　　5、 线管理器的计算。48口配线架不需要线管理器(自带)，主要是给交换机，如有子配线间应分别计算。1U

　　6、 机柜跳线(2m)。从配线架跳接到交换机的跳线+交换机之间的级联线。

　　7、 工作站的跳线。总点数的数量，

　　8、 RJ45头。(机柜跳线+工作站跳线)×2×1.1

　　9、RJ45头护套。为RJ45头的数量

　　10、 三类大对数的数量。从弱电井通过桥架到机房的距离+富裕量(大一些，因为大对数不能连接的);

　　11、 110DW2-100FT配线架(2U)。一个为100对

　　12、 110过线槽。与110配线架的数量一致

　　13、 110背板(4U)。为：110DW2-100FT配线架数量/2

　　14、 110C4连接块(每包10个)。

　　110DW2-100FT配线架为100对，即100部电话，它由四部分组成， 每一部分为25对，即由5个C4连接块和1个C5连接块组成 ，(5×4+1×5=25)，也就是说，100对大对数需要20个C4连接块和4个C5连接块。

　　15、 110C5连接块(每包10个)。同前

　　16、 电话跳线(盘/100米)。每根电话跳线需要1.5米。

　　17、 RJ11头。有电话的数量决定，如200部电话(200对大对数)

　　需要200个RJ11头(另一端直接打在RJ11配线架上)

　　18、 电话柜(200回)。根据电话点数决定

　　19、 机柜(42U，24U)。计算48口配线架、线管理器，RJ11配线架、交换机、服务器等的高度(U);

　　三、光纤的配置

　　说明：二层有一中心机房，另外有一子配线间，是4和7层还各有一个子配线间，3个子配线间各放置6芯室内多模光纤。

　　模接方式：需要光纤耗材和ST多模光纤连接器；

　　熔接方式：需要单芯片多模ST尾纤，不需要光纤耗材和ST多模光纤连接器；

　　AVAYA没有6口光纤配线架。
