1、布线子系统设计

　　网络综合布线方案主要关注如何设计布线系统。按我国通信行业标准，布线子系统分为建筑群主干布线子系统、建筑物垂直干线子系统和水平干线子系统三部分，它们都需进行设计，均属于工程范围。设计时应关注以下儿个方面。

　　(1)系统有多少信息点和语音点。

　　(2)系统如何通过水平、垂直干线和建筑群子系统，把以上信息点和语音点连接起来。

　　(3)传输介质的选择。

　　(4)管槽如何敷设。

　　(5)费用核算及收费标准。

　　详细地说，需进行设计的布线子系统的主要内容有以下几项。

　　(1)水平布线子系统的配线设备(旺，)、信息插座(T0)的位置和数量及采用的规格。

　　(2)水平布线子系统划分的区域范围和相应段落以及与建筑物干线子系统的连接。

　　(3)水平布线子系统各个段落的通信线路的传输媒质、线对容量、缆线结构和具体长度及连接方式等。

　　(4)建筑群主干布线子系统和建筑物主干布线子系统各种配线架的装设位置、规格容量、设各型号和连接方式等。

　　(5)各个主干布线子系统的布线传输媒质、规格容量、缆线结构和具体长度及连接方式等。

　　(6)建筑群主干布线子系统和建筑物主干布线子系统的布线路由、位置和相应的建筑设施(如配线间、暗敷管路等)建设方案。

　　(7)当主千布线子系统的主千布线采用光缆时，应有光电设备和光缆部件的选型(包括无绳的结构和芯数等)、各个段落无绳的长度和敷设方式及连接要求等。

　　(8)建筑群主千布线子系统的主干布线在室外采用的敷设方式(如穿放在地下通信管道或直埋万式)，线路引入建筑物后，采取的防雷、接地和防火的保护设备及相应的技术措施。

　　在综合布线系统的设计中应优先考虑安全问题，即首先考虑照明电线、动力电线、通信线路、暖气管道、冷热空气管道、电梯之间的距离和绝缘线、裸线以及接地焊接的安全。其次才考虑线路的走向和美观程度。专业技术人员在充分了解用户需求的基础上，要用专业化的网络工程语言描述用户的需求，使用户了解所做的工程。

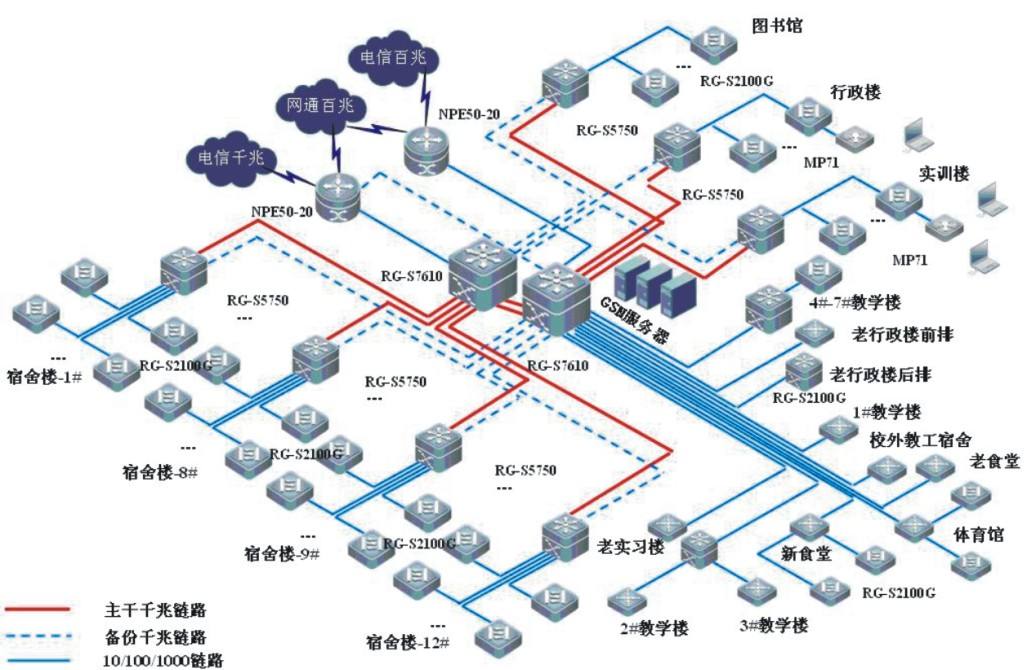

　　建筑物和建筑群综合布线系统的总体系统结构如图所示。

　　选择综合布线系统线缆与设备的基本要求如下。

　　(1)综合布线系统应能满足所支持的数据传输速率要求，并应选用相应等级的缆线和传输设备。

　　(2)综合布线系统应能满足所支持的电话、数据、电视系统的传输标准要求。

　　(3)综合布线系统所有设备之间连线端子、塑料绝缘的电缆或导线、电缆环箍应有色标。不仅各个线对是用颜色识别的，而且线柬组也使用同一图表中的色标。

　　2、综台布线系统的管槽系统设计

　　管槽系统是综合布线系统缆线敷设和设备安装的重要设施。管槽系统设计在综合布线系统的总体方案设计中有举足轻重的作用。由于管槽系统设计涉及商广(包括建筑和其他管线系统)、技术要求高和工作烦琐，因此必须加以重视。

　　(1)管槽系统设计的要求。

　　管槽系统是智能化建筑内的基础管线设施之一，要求与建筑设计和施工同步进行。在综合布线系统总体方案确定后，对于管槽系统需要预留管槽的位置和尺寸，了解洞孔的规格和数量以及其他特殊工艺要求。这些资料要及早提供给建筑设计单位，以便在土建设计中一并考虑，使管槽系统能满足缆线敷设和设备安装的需要。

　　在新建或扩建的智能化建筑中，综合布线系统缆线的敷设和设备安装方式，应采用暗敷管路槽道(包括在桥架上，和设备箱体(底座，或盒体暗装方式，不宜采用明敷管槽和明装箱体方式，以保持内部环境美观。原有建筑改造成智能化建筑需增设综合布线系统时，也要尽量创造条件采用暗敷管槽系统，只有在不得己时，才采用明敷管槽系统。

　　管槽系统是由引入管路、上升管路(包括配线间、电缆竖井和槽道等，、楼层管路(包括槽道和工作作区管路)和连络管路等组成的。它们的走向、路由、位置、管径和槽道的规格以及与设备间、配线间等的连接，都要从整体和系统的角度来统一考虑。

　　管槽系统建成后，与房屋建筑成为一个整体，属于永久性设施。它的使用年限应与建筑物的使用年限一致。管槽系统的满足年限应大于综合布线系统缆线的满足年限。管槽系统的规格尺寸和数量要依据建筑物的终期需要，从整体和长远来考虑。

　　综合布线系统是开放式结构，它既是智能建筑内部和建筑群体的信息传输网络，又连接建筑外部的话音、数据和视频及监控系统，需便这些系统与外界公用传输网络相连接。在管槽系统设计中，必须精心研究，选择最佳技术方案，以满足各方面的需要。

　　(2)暗敷管槽系统设计。暗敷管槽系统设计应该注意以下几点。

　　暗敷管槽系统与建筑物同时建成后，较难改变其路由和位置。在设计时，应考虑管槽系统的灵活性。设计应采用多条路由和一定的备用管路，以及预留洞孔、线槽的富余度等，以便将来需要时穿放缆线和安装设备，适应智能化建筑内信息业务数量和位置的变化。

　　在智能化建筑中有各种其他管线设施，设计时要充分了解它们的性质、分布、位置、管径和技术要求，以便在管线综合协调时，能够密切配合、互相沟通，妥善解决工程中的问题。

　　根据智能化建筑内装设的计算机主机和用户电话交换机的位置，结合引入管路和上升管路(包括配线间、电缆竖井等)的具体位置等因素，全面确定暗敷管槽系统的分布方案(包括上升主干、楼层分布、路由、位置和管径等)。当智能化建筑内不装用户电话交换机时，应以建筑物配线架为枢纽，全面考虑管槽系统，便管槽系统分布合理、路由短捷、容易施工维护，并能满足系统中信息的需求。

　　在大型智能化建筑中的管槽系统的上升部分是管槽系统的主干线路，由于缆线条数多、容量大、较集中等特点，一般利用上升管路、电缆竖井或配线间来敷设。大型智能化建筑中的管槽系统各有其特点和适用场合，在设计时，应根据所在的智能化建筑的具体实际来选用。综合布线系统的水平部分一般采用暗敷管路。在管槽系统设计时要细致考虑，注意与建筑设计和施工方面的配合协调，解决好彼此的矛盾和存在的问题。
