办公大楼综合布线方案书

时间:2017-11-03 11:18 来源:菲尼特编辑部 作者:小菲 点击:

  随着科技的发展,智能建筑这个词经常被人提起。“智能建筑”是综合计算机、信息通信等方面最先进的技术,使建筑物内的电力、空调、照明、防灾、防盗、运输设备等,实现建筑物综合管理自动化、远程通信和办公自动化的有效运作,并使这三种功能结合起来的建筑。随着人们生活水平的不断提高,智能建筑得到了迅猛发展,并已成为21世纪建筑业的发展主流。智能建筑是一个国家的综合国力和科技水平的具体体现之一,目前世界各国都在加大力度发展智能建筑,中国也把智能建筑的建设纳入了重要的议程。权威专家认为,网络技术、视频技术、通信技术等新技术的发展,使未来智能建筑正朝着集约化、系统化、标准化的方向发展,绿色、环保、节能是智能建筑发展的主流方向。综合布线系统是智能建筑的重要组成部分,它组成了智能建筑中最基础的链路部分,是其他系统的载体。

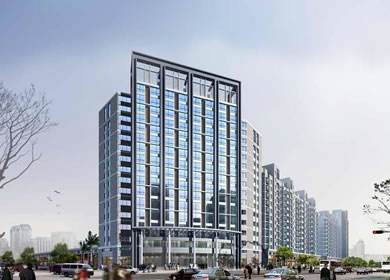

  布线的工程是集办公、实验、会议场所于一体的综合办公楼。本工程地上十五层;地下为一层。其中一~十层为办公用房,十一层~十三层为实验室,十四层为大会议室,地下室为各类机房和总配电室等,属于高层二类建筑。

办公大楼综合布线方案

  系统设计目标

  网络建设中,布线可以说是真正的一次性投资,用户在实际使用中很难以追加投资的方式来提高它的性能。布线系统的性能在很大程度上决定了网络的使用性能和效率,所以布线系统的规划应以目前所能达到的尽可能高的性能为标准。

  (1) 符合最新国际标准ISO/IEC 11801和ANSI EIA/TIA 568A标准,充分保证计算机网络高速、可靠的信息传输要求。

  (2)能在现在和将来适应技术的发展,实现数据通讯、语音通讯和图象传递。

  (3)除去固定于建筑物内的线缆外,其余所有的接插件都应是模块化的标准件,以便将来有更大的发展时很容易地将设备扩展进去。

  (4)能满足灵活应用的要求,即任一信息点能够连接不同类型的计算机或微机设备。

  (5)能够支持最低100MHZ的数据传输,可支持以太网、快速以太网、千兆以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。

  系统设计原则

  适用性----本设计从该系统能提供综合服务这一基本功能出发,主要满足以下诸项对布线系统的需求并且能够适应未来网络通讯技术的发展的需求。能支持各种数据通信、多媒体技术以及信息管理系统等,并且能适应现代和未来技术的发展,保证25年不落后于科技的发展。

  兼容性----本设计能满足楼内各种通信设备的功能要求,即在不同楼层里搭建特定的通讯子网;在大楼任意的信息点上能够连接不同类型的设备;如计算机,电话机,传真机,打印机,终端机等。即提供统一的线路接口,适应不同类型的设备。

  可扩展性----网络设计应具有良好的扩展性和升级能力,选用具有良好升级能力和扩展性的设备。在以后对该网络进行升级和扩展时,必须能保护现有投资。应支持多种网络协议、多种高层协议和多媒体应用。

  模块化结构----综合布线布线系统中除去固定于建筑物内的水平线缆外,其所有的接插件都是积木式的标准件,以方便使用管理和扩充。可以使得在投入运行后的维护工作中,备品备件储备少,故障检查定位快,运行管理简单。

  开放性-----即能支持任何厂家的任意网络产品,支持任意网络结构(总线型、星型、环型等)。

  经济性 ----从实用性和经济性出发,着眼于近期目标和长期的发展,选用先进的设备,进行最佳性能组合,利用有限的投资构造一个性能最佳的网络系统。

  扩展性和升级能力----网络设计应具有良好的扩展性和升级能力,选用具有良好升级能力和扩展性的设备。在以后对该网络进行升级和扩展时,必须能保护现有投资。应支持多种网络协议、多种高层协议和多媒体应用。

  系统设计

  综合布线系统都采用模块化的结构,按照每个模块的不同作用,国际布线标准协会的EIA/TIA 568B综合布线标准规定了综合布线系统由六个子系统构成:

  工作区子系统

  工作区子系统是由适配器及连接于办公区与适配器之间的各类跳线组成。工作区的六类信息出口遵循TIA 568-A/B的连线标准。每一出口都可以连接计算机、打印机、传真机、数字摄像机等办公设备。在工作区子系统中,在大厅及会议室安装无线AP点,在电教室、领导办公室等房间安装地插,其余信息点均采用墙面式安装。

  信息插座配有明显的、可方便更换的、永久性标识,以区分电信插座的实际用途。这样的标识为电话、电脑图标,既可防止电脑插头误插入电话插座后由于电话振铃信号烧毁电脑的恶性事件的发生,而且也不影响系统的方便互换。

  水平子系统

  水平子系统由配线间到工作区子系统之间的线缆组成。根据网络传输速度的要求,选用带十字骨架的4对6类非屏蔽双绞线。该线缆信道带宽应高于250MHz,支持10BASE-T,16Mbps,100BASE-T,1000BASE-T,ATM155Mbps,ATM622Mbps,及更高传输速率的数据网络的应用。

  垂直子系统

  垂直干线系统主要用于实现主机房与各管理子系统间的连接。数据主干要求支持千兆以太网,楼内采用6芯室内多模光缆。语音主干使用三类大对数电缆。

  管理子系统

  管理子系统数据点端接采用24口RJ45配线架,可以方便地通过跳线对数据进行管理。每个管理间根据信息点数的不同配置数量不等的24口模块化RJ45配线架,配线架上使用与工作区相同的RJ45模块,以减少备品备件的数量,降低维护成本,并使用1U高的理线器进行跳线管理。语音点使用110配线架,如果语音点和数据点互换,可以通过110转RJ45跳线进行跳接,而不用更改线缆的端接。在每层都设置一个管理间,用于本楼层信息点的管理。

  设备间子系统

  设备间子系统是大楼与外部通讯的枢纽,主要布线产品为配线架及其附属设备。本工程中,将设备间设置在地上7层,尽量减少垂直系统的路由长度。

  建筑群子系统

  将电信的接入端连接至7层机房即可,本建筑为单体建筑,故无此系统。
