当前位置:首页 » 行业新闻 » 常见问题

详解光纤跳线结构与分类

时间:2023-06-08 09:33 来源:菲尼特编辑部 作者:Pheenet菲尼特 点击:
        菲尼特专业研发生产LC、SC、ST、FC等各类不同接口的光纤跳线。
        光纤跳线 (又称光纤连接器)是指光缆两端都装上连接器插头,用来实现光路活动连接;一端装有插头则称为尾纤。光纤跳线和同轴电缆相似,只是没有网状屏蔽层。中心是光传播的玻璃芯。主要用于实现系统中设备间、设备与仪表间、设备与光纤间以及光纤与光纤间的非永久性固定连接,是光纤通信系统中不可缺少的无源器件。
        互联网信息高速发展的当下,光纤由于速率高、速度快得到了广泛的应用,其光纤跳线作为用来实现光路活动连接的重要器件,一直是数据中心、光纤到户、局域网络等产所的重要嘉宾,从光纤跳线普适以来,多数人对于光纤跳线的基本知识还存在很多疑问和问题,接下来将从光纤跳线的结构、分类、特点、应用等方面深入了解。
光纤跳线的结构
        在多模光纤中,芯的直径是50μm~65μm,大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm。芯外面包围着一层折射率比芯低的玻璃封套,以使光纤保持在芯内。再外面的是一层薄的塑料外套,用来保护封套。

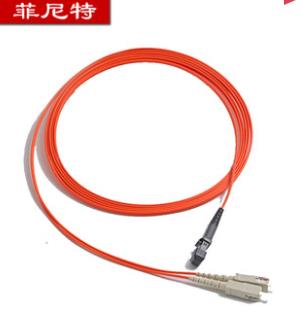

光纤跳线
        光纤跳线的分类
        光纤跳线按传输媒介的不同可分为常见的“单模光纤跳线”和“多模光纤跳线”。
        单模光纤(Single-mode Fiber):一般光纤跳线用黄色表示,接头和保护套为蓝色;传输距离较长。
        多模光纤(Multi-mode Fiber):一般光纤跳线用橙色表示,也有的用灰色表示,接头和保护套用米色或者黑色;传输距离较短。
        按连接头结构的不同可分为:FC光纤跳线、SC光纤跳线、ST光纤跳线、LC光纤跳线、MTRJ光纤跳线、MPO光纤跳线、MU光纤跳线、SMA光纤跳线、FDDI光纤跳线、E2000光纤跳线、DIN4光纤跳线、D4光纤跳线等各种形式。比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等....
        ① FC型光纤跳线:外部加强方式是采用金属套,紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多)
        ②SC型光纤跳线:连接GBIC光模块的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转。(路由器交换机上用的最多)
        ③ST型光纤跳线:常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣。(对于10Base-F连接来说,连接器通常是ST类型。常用于光纤配线架)
        ④LC型光纤跳线:连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用)
