国内综合布线系统标准发展概述

时间:2017-08-31 11:38 来源:菲尼特编辑部 作者:小菲 点击:

  国外的布线标准基本上为ISO/IEC国际标准、欧洲的EN标准系列、北美的 TIA标准系列。除了有比较完整的系统标准,还会不断地根据技术、产品、市场应用的发展与需要随时制定相关的技术草案,因此标准的内容是相当丰富的。国外标准化组织的成员大都为厂商代表,具有对标准技术条款的表决权。而且从标准的体系来看,比较规范与系列化。但是国外标准的条款技术要求往往较高,如果直接将在布线工程中加以应用,会变得难以操作,工程投资会加大。所以中国对国外标准应该是原则引用,具体根据相关国家标准的要求与工程实际情况制定技术要求,比较符合国情。目前,国内的布线标准基本上都是对国外的标准内容进行消化、吸收、判断后加以等同采用,标准制定的技术条款内容是比较原则的。如果从工程的角度出发,会结合国内的实际情况,则偏重于应用技术。

  (1) 中国数据中心布线标准

  在我国,目前数据中心布线工程建设,主要还是引用北美的TIA942标准内容。引入的相关条款的技术要求,主要在《电子信息系统机房设计规范》GB50174的相关章节中体现。该规范是以机房建筑、结构、装修、电气、空调、环境等方面的设计技术要求为主,布线的内容在整个标准的文本上就不能占有太多的篇幅。因此,标准中无法系统地将机房布线作一个比较完整的,可操作的内容进行编制,这是标准中不足的一个方面。在机房布线工程中,由于大家对机房布线标准的了解缺失,往往仍然按照楼宇的布线思路去进行规划与设计,将机房布线工程做的不伦不类的,更谈不上提出对布线工程进行指标参数的测试,也就无法保障工程的质量与适应远期业务发展的需要。

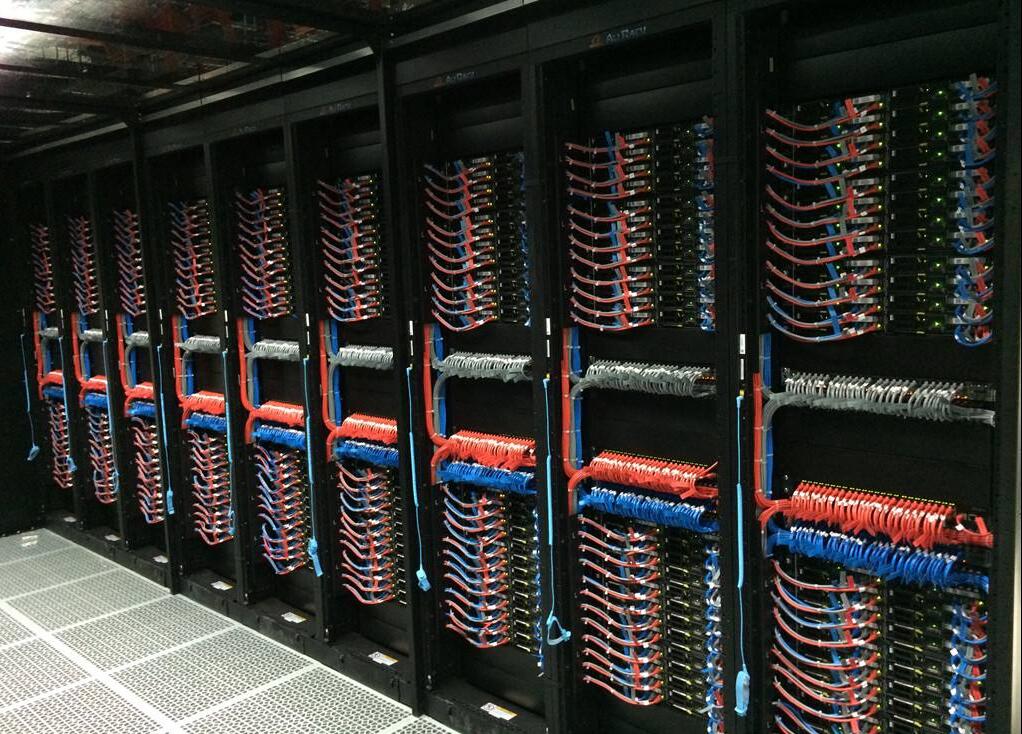

菲尼特综合布线系统

  在数据中心综合布线标准这方面,国内大多数厂商采用国外标准TIA-942,对比国内制定的行业标准,在《电子信息系统机房设计规范》GB50174标准中,数据中心布线内容较为简单,只表示了计算机房内的布线系统构成。对机房主配线设备、水平配线区的交叉配线设备及配线区的信息插座或区域配线区的集合点配线设备在配置上提出要求。GB50174 标准要求主机房按照A级、B级、C级数据中心确定信息点的数量,支持空间各个区域信息插座数量可根据各自空间的功能和应用特点确定。这些条款的内容过于笼统简单,根本无法支持数据中心布线系统的规划与设计。就是对GB50174的标准进行了修订,但有关布线的内容少之又少,不能够形成一个完整的整体内容,这是一个行业的缺憾。

  面临数据中心布线标准,国内综合布线和数据中心领域的技术专家,始终紧盯各大国际标准化组织的规范进展和技术方向,并结合中国实际,为高速发展中的数据中心建设提供技术与应用方面的有力支持。综合布线领域推出的《数据中心布线系统设计与施工技术白皮书》、《万兆对绞电缆系统工程设计、施工与检测技术白皮书》、《智能布线系统设计与安装技术白皮书》、《数据中心光纤布线系统应用技术白皮书》都为中国数据中心布线市场的规范化发展和技术革新提供了及时的指导。白皮书引用了国内外数据中心相关标准内容,从工程建设的需要出发,着重针对数据中心布线系统的构成和拓扑结构、产品选择、系统配置、设计步骤、施工程序、安装工艺及传输性能测试等各方面进行了全方位的解读。

  全国信标委进行了《数据中心综合布线系统技术标准》立项与编制工作,这本规范应该是ISO/IEC 24764《数据中心布缆标准》的等同引入与采用,它不完全能够满足国内数据中心布线系统工程建设的需要。将它的新的内容引入布线行业,可以为相关国家标准的编制提供新的设计理念,如将它与《数据中心布线系统工程应用技术白皮书》结合起来推向市场,将会对布线领域产生积极的作用,可以填补现有标准中的不足,指导数据中心布线工程建设的规划、设计、施工、验收工作的顺利进行。

  国外标准TIA-942-1-2008《数据中心电信设施标准》、ISO/IEC 24764 《数据中心电信设施标准》(草案)、ANSI-BICSI-2002《信息技术-通用布线标准-数据中心》、ISO/IEC11801:2008《用户建筑综合布线》颁布后,国内应该有针对性地引入、消化,吸收,转化,编制内容等同引用的国家标准。并争取我国的布线企业能够参国外标准化组织的活动与会议。同时做好国家标准《综合布线系统工程设计规范》GB50311、《综合布线系统工程验收规范》GB50311、《电子信息系统机房设计规范》GB50174、电子信息系统机房验收规范》、《电子信息系统机房环境检测标准》等标准内容的修订、宣贯与培训。

  机房布线工程不仅仅体现于数据中心,还可以涵盖通信机房、广播媒体机房、楼宇的弱电机房等布线系统的建设。并涉及各个行业。它们既有共性的地方,也有个性的体现,不能够一概而论。我们现在对机房布线还是涵指数据中心的布线工程。机房布线本身不是孤立的,它与机房的建筑结构、空间的布局、装修效果、照明系统、综合(包括综合布缆线线、电力缆线、照明线、弱电系统缆线等)管路、空调气流组织、供电系统的构成、机柜(架)选用、缆线桥架的选用与设置、环境监测、网络构架等方面的设计密切相关,同样能够体现数据中心的环保与节能设计内容。

  对数据中心布线标准应该充分考虑到以下诸方面的关键词:

  它们为选址地点与建设规模;功能区划分及业务需求;网络结构与产品的性能;配线列头柜的功能与设置位置;布线产品的等级确定;缆线长度的规定;配线系统配置容量确定;机柜(架)的选用;缆线敷设方式;缆线间距要求;电磁兼容要求;缆线防火;接地要求;标签标识要求;工程检测与验收要求这15个关键词。

  以上述15个主题去做更深入的调查研究,积极参与国外标准化组织的活动,不断完善我国数据中心标准的内容,更好地服务于社会、市场、企业、用户。

  (2) 布线国家标准(GB50311-2007与GB50312-2007)

  布线标准由协会标准(1997)上升为国家标准。《建筑与建筑群综合布线系统工程设计规范》GB/T 50311 - 2000、《建筑与建筑群综合布线系统工程验收规》GB/T50312 - 2000于1999年底上报国家信息产业部、国家建设部、国家技术监督局审批,并于2000年2月28日发布,2000年8月1日开始执行。

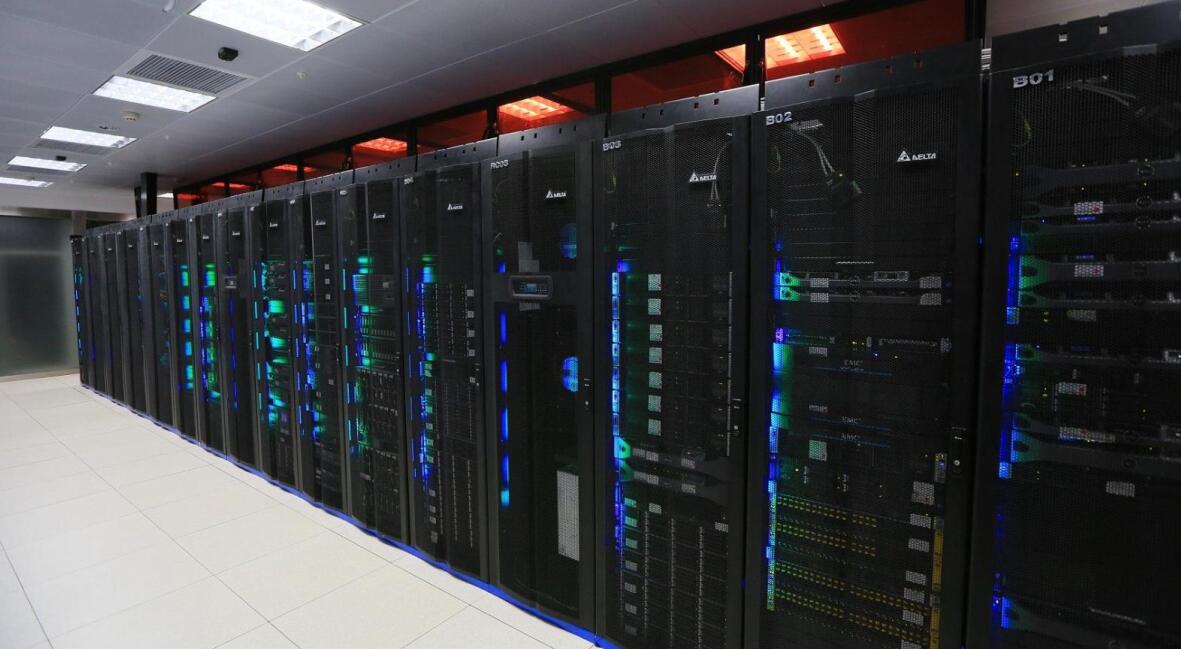

综合布线系统

  后来上述两项国标又修订为2000版。

  该两项标准是目前国内针对布线系统最为重要的标准,他的内容已经从1992年的协会标准延续完善至今,对2007版的国家布线标准《综合布线系统工程设计规范》GB 50311、《综合布线系统工程验收规范》GB 50312版的修订工作完成以后,是布线行业的一件大事。它将对规范布线行业和保证布线工程的质量起到积极的作用。  布线系统涉及到的技术领域较广,2007版两本国家标准已经使用了将近7年,无论从时间上和市场的需求,均已达到了应该修定的时机。

  布线新的标准将会在原来3类、5类、5e类、6类布线内容的基础上,以6类、6A类7类7A类及光纤布线系统技术为主,进行内容上的修改、补充和完善,所以不是新编规范。在标准中仍然会保留与体现强制性条文的内容,标准的编号仍为GB。

  标准内容为了体现公正性与权威性,为了使大家在执行规范的过程中可操作和可适用,在文本的条款内容,如系统的构成、系统分级、技术指标参数等方面力求与国际标准ISO11801 接轨,尤其在术语与指标参数方面做到等同的引用,但又与国内的相关标准内容保持相对的一致。从适用于市场与工程的角度出发制定技术条款,这是编制规范的宗旨。

  总的来说,综合布线标准将布线内容从办公建筑向其它建筑类型进行延伸,在配置上既体现共性,又考虑个性,适用于语音、数据、图像、多媒体等多种业务及弱电领域中的应用前景,满足建筑智能化建设中各弱电子系统对信息处理朝着网络化和数字化发展的实际需求。这样就拓展了综合布线系统的适用范围,实现了我们建设综合布线系统的初衷,使用通用的传输介质与传输平台去完成各个系统信息之间的互通互联与集成。
