综合布线的光缆线路敷设要领

时间:2017-11-15 10:58 来源:菲尼特编辑部 作者:小菲 点击:

  由于,通信网入户的这段光缆线路,一部分在室外,一部分在室内,对光缆的要求及其敷设方式提出了新的要求。这些场所对光纤容量的要求会不断增长,但仍有章可循,一切将依用户的需求而定。对有潜在需求的地方都预放光纤光缆,显然会产生浪费和资金的积压。

  同时,通信网入户的这一段光缆线路将要经过的路由,可能已是定型的园区,在此重新施工大型通信管道会有困难,大量架空敷设不仅会破坏优美的景观环境,线路也不安全。

  为了解决这些需求问题,已有适应新的敷设方式的产品问世。

  目前,国内外出现的新的光缆敷设方式主要有三类:其一是用气吹安装技术将微型光缆或光纤束、光纤单元吹放到预敷设的微型管中;

  其二是在水泥路面上开槽,将微型光缆布放在路槽内;其三是利用非通信专用管道安装光缆。

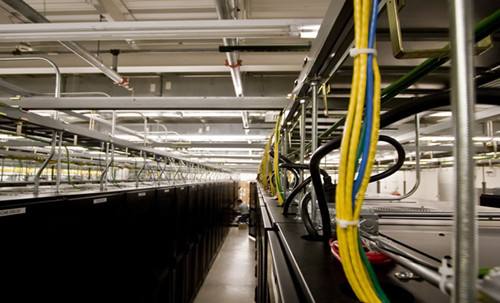

光缆综合布线

  气吹安装用光缆

  气吹敷设方式即是利用压缩空气的高速气流将微缆吹入指定的管道中。气吹敷设方式具有多种优越性。在高速气流下,微缆在管道中处于悬浮状态,所以地势的变化和管道的弯曲对光缆的影响小;可以利用子管和微缆提高光纤组装密度,节省管道资源;

  初期只需布放适当容量的光缆,以后根据发展需求分期扩容,将光缆分批吹入已建母管的子管中,节省了初期投放,避免了大量光纤闲置可以根据业务需要随时增加光缆分支,采用Y型连接器减少光缆的接头。

  气吹安装用光缆,是为布放在子管系统和微型管道中而专门设计的光缆。主要有密封微型光缆和室内外非金属两用微型光缆。

  密封微型光缆

  它采用光纤松套不锈钢管结构,除具有微型光缆外径小、重量轻这一普遍特点外,还具有优良的高低温性能和抗侧压性能。不锈钢管是利用激光将不锈钢带焊接而成的,它把光纤和纤膏密封在里边,准确的余长控制技术能保证光缆在复杂环境中的使用。

  而且不锈钢管具有优异的防潮性能以及物理防鼠、防蚁性能和抗酸性能,能给予光纤最好的保护,最大限度地减少光缆受损情况,气吹安装用密封微型光缆。

  室内外非金属两用光缆

  光缆连接终端及维护检修位置大多位于街道、小区、建筑物内部或是通信设备中心机房。这些地方均存在防火安全问题,必须符合特殊需要:光缆产品具有自熄、无烟,因此,室内外非金属两用光缆,大多采用低烟无卤护套材料。

  路面微槽光缆

  路面微槽光缆和气吹光缆具有相似的结构,也是一种缆径小、自重轻的光缆,而且成本低、易敷设,敷设方式灵活、简单、高效。

  我国开发的一种以不锈钢松套技术为基础的路面微槽光缆,光纤芯数可达48芯,外径小于6.0mm,缆重小于60kg/km。

  其中,不锈钢管既是光纤的松套保护管,能提供适当的光纤余长,也是光缆密封套,用于完全隔绝外界潮气进入套管内,同时也是光缆的加强构件,通过选取适当的钢管横截面来确保光缆的拉伸性能和压扁性能。不锈钢管内填充了触变型阻水复合物,确保了光缆符合渗水性能要求,钢管外是挤包的聚乙烯护套。

  路面微槽光缆敷设只需要在路面开一道狭窄的槽,在底部铺上一层细沙,将泡沫棒等材料的缓冲层铺在细沙上,再将光缆埋入槽内,然后在光缆上再铺一层缓冲层,最后根据路面情况填入水泥或沥清,恢复原有路面即可。

  在通过花园、草坪时,先在花园或草坪上开槽,再把套有PVC管的光缆铺在上面,然后回填恢复地表即可。路面微槽光缆十分简单地解决了FTTH穿越室内外水泥地面、花园草坪等地形时的施工和布放难题。

  排水管道敷设用光缆

  目前,我国开发并广泛使用的一种以不锈钢松套技术为基础的、采用层绞的钢丝作加强构件的雨水管微缆,光纤芯数可达48芯,外径小于9.6mm,缆重小于190kg/km。

  光缆中的不锈钢管既是光纤的松套保护管,也是光缆密封套,在下水道环境中能完全隔绝外界水和潮气进入套管内。钢套管便于提供足够大而稳定的光纤余长,这对确保自承式光缆中的光纤使用寿命和衰减温度特性特别重要。不锈钢管内填充了触变型阻水复合物,确保了光缆符合渗水性能要求。

  这种排水管道敷设用光缆,是借助城市地下的排水管道来布放光缆。在排水管的人孔壁上安置固定金属件,在雨水管道两端的光缆表面上安装不锈钢吊挂金具,然后将吊挂金具锁定在井壁上的固定金属件上的同时,使光缆张紧,弧垂减小,呈自承式悬挂。

  光缆布放在排水管道的上壁,实质上是在管道两端的人孔处进行自承式吊挂,因此要求光缆结构简单、自重轻、缆径小、集装密度大,并且具有较大的抗张强度和柔软特性。

  另外,光缆布放在排水道环境中,还要求防潮性和耐腐蚀性良好,并且具有一定的防鼠防蚁能力。
