优秀数据中心的布线系统设计

时间:2020-04-30 17:26 来源:菲尼特编辑部 作者:小菲 点击:

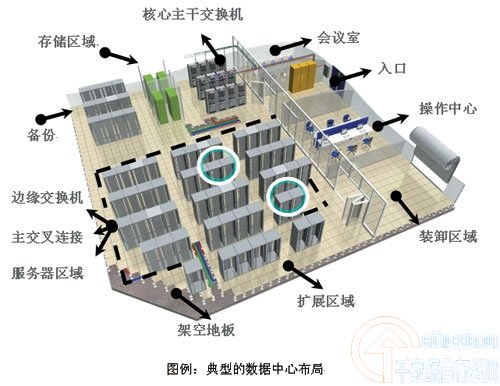

  数据中心在一个有限区域集中了大量的电子设备,所以需要有效组织空间,以满足不断地增长与变化的需要。空间设置涉及的方面包括:电力供应与外部网络连接的入口、HVAC(暖通空调,有时也称作机械设施)、网管中心、通信室、办公区、冗余电源及计算机机房等。另外还包括机架、机柜、精控空调设备等。这些设备的放置需要考虑空间的高效利用及安全隔离。

  由于数据中心内的设备高度集中,对数据中心中的支撑基础设施有特殊的要求,由此造成的线缆的拥塞会非常严重。多数设备运行时会产生数千瓦特的热量,因此对冷却有很高要求。考虑到大型数据中心装配着数百台的机架,详细的计划及慎重的平面规划就显得尤为重要。

  地板通过支架架空,通信线缆槽悬挂在地板之下,地板下留出的空间用于空气的流通。机架与机柜安装在架空地板上,地板下装配有冷热空气通道。为了更为稳固安全,机架与混凝土地面间可以通过螺杆支架支撑——这是1级或更高级地震带的需求。机架的顶部是照明与灭火系统,如果需要的话,还包括附加的走线架。

数据中心布线系统

  通信线缆一般置于热空气通道之下的线槽,并在系统允许的范围内尽可能地靠近地板。当一些安装商将走线槽直接安装在机架顶部时,通信线缆也可以置于高压空间。考虑到需求的增长,线槽的设计能力只有不超过40%用于满足当前需求,其他的用于扩展,因为在线槽中放置线缆比替换满负荷的线槽要容易的多。

  为了优化冷却效果,相邻两列机架/机柜中的设备面对面或者背对背安装,两列机架/机柜间形成冷/热空气通道的排列。设备的正面对着冷气通道,机房精密空调系统(CRAC)所产生的冷气穿过打孔的地板流入冷气通道中,设备通过风扇,将冷气通道中的冷气抽入。而热空气则从设备的背面排出到热空气通道,并流入热空气通道末端的空调系统的进风口中。

  数据中心的综合布线拓扑基于TIA-568B等国际标准,并为适合数据中心这样更为集中的环境做了改进。通常,水平布线区域是作为两种主要线缆类型之间、水平与主干之间的分割点。综合布线包括了配线架、终端模块、快捷跳线、以及线缆。必须要强调的是,这些组件应看作一个整体的系统,所有的组件都是为了提供最大的能力与性能而设计。

  数据中心的综合布线采用星型拓扑结构,高速信号由主干引入并分配进入各个相对小和短的水平段中。水平布线从水平布线区域的配线架面板开始延伸,在机架中的设备处终结。主干布线则由水平布线区域延伸到入线间。有一种主干布线扩展类型称为集中式主干,可用于长距高速连接。

  针对于数据中心的这些特点,水平线缆可以采用Cat6平衡双绞线或是50祄的多模光纤。如果您的系统现在就需要10Gb/s,美国康普SYSTIMAX LazrSPEED激光优化多模光纤是最好的选择。如果是可能需要铜端口的10Gb/s这种情况,美国康普SYSTIMAX GigaSPEED X10D UTP万兆铜缆解决方案可以很好地满足当前需求并可实现平滑升级。对于高密度的光纤应用,可以采用美国康普的SYSTIMAX InstaPATCH Plus预端接的光缆系统。
