光纤接续端面的质量要求

时间:2018-03-09 13:29 来源:菲尼特编辑部 作者:小菲 点击:

  通常光缆出厂长度为2km-5km左右。另外由于路由地形的限制,光缆在施工中常常需要切断,因此工程中需要进行一定数量的光纤光缆的接续。

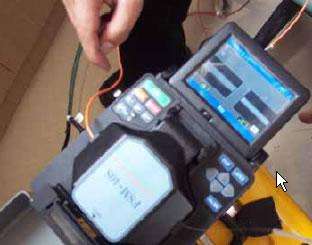

光纤接续端面

  1、光纤的接头端面处理标准

  光纤端面质量不好的几种情况。切割面与轴向不垂直有夹角8,在多模光纤8应小于3度,而在单模光纤应保持小于1度,才能使接杀具有低损耗:端面不平滑例如端面带有楔形尖端、端面呈凸圆形、端面的缺破以及端面锯齿形和端面沾有污物,将使接头损耗增大。

  2、光纤的端头对准要求

  接续时两条光纤的端头必须对准。否则会增加接头损耗。做到对准的要求是:轴线必须对准成一直线,轴线间不要有角度,两端面间不要有空隙,因为这一切会造成光线传输中的反射。以上所述几种非对准情况对于单模光纤要比多模光纤增加更大的附加损耗。

  3、端面及环境清洁

  光纤接头端面处理好及施工现场环境保持清洁很重要,否则将增加接头损耗。

  (1)熔接闱工具仪表清洁。光纤接续前,要把熔接机、切割刀及其他光纤工具仪表用99%的无水酒精或专用清洁剂擦洗干净。擦洗时要使用专门的仪器棒消毒棉擦洗,切勿用普通的硬棉棒,以免损伤仪器。棉棒所沾酒精以稍湿为好,须从里到外,从上到下一次性清洗。清洗后的仪器、工具,须等酒精挥发尽再开始使用。

  (2)裸光纤的清洁。开剥后的裸光纤上有较多的残余涂覆层,影响光纤的接续,应使用清洁的药棉蘸上酒精或专用清洁剂,顺着光纤端面方向,从不同角度擦洗。

  (3)接续环境的清洁。光缆受到温度、水分、紫外线、土壤酸碱、烟尘污垢以及应力作用,会加速光缆的损伤和劣化。因此,户外作业受自然条件影响,尤其是初春季节,要特别做好防风、防雨雪、防尘、防紫外线等工作,一般不准野外露天作业。如能将汽车开到线路附近,在车内进行最理想,如汽车不能开到位,可利用塑料布、帆布等搭成临时性简易帐篷。最好在晴天,室外光线充足,温度在3℃—30℃环境下施工:因为阴雨天气会增加接头衰耗。

  4、接续前的端面制备

  操作时应注意端面平整、无毛刺、无缺损,与轴线垂直。端面处理的好坏,对连接损耗有很大影响。因此,光纤端面切割时,应将切割刀放置平稳,接续人员身体坐正,两手自然放在操作台上,不能有抖动现象。光纤端面制作时,要求平齐,不能倾斜。端面不整齐,不垂直、有缺陷都会使光纤接续衰耗增大。要保持端面的完整性.当光纤端面切割以后,须注意勿使端面撞碰其他物体,要将光纤妥善地放入v型槽内,两端面距离调至2mm—3mm,不能相碰。
