综合布线系统结构图分解

时间:2020-05-09 18:03 来源:菲尼特编辑部 作者:小菲 点击:

综合布线系统

  一、综合布线系统的定义

  综合布线系统引入我国,由于各国产品类型不同,综合布线系统的定义是有差异的。我国原邮电部于1997年9月发布的YD/T 926.1-1997通信行业标准《大楼通信综合布线系统第一部分:总规范》中,对综合布线系统的定义为:“通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统,它能支持多种应用系统。即使用户尚未确定具体的应用系统,也可进行布线系统的设计和安装。综合布线系统中不包括应用的各种设备。”

  目前所说的建筑物与建筑群综合布线系统,简称综合布线系统。它是指一幢建筑物内(或综合性建筑物)或建筑群体中的信息传输媒质系统。它将相同或相似的缆线(如对绞线、同轴电缆或光缆)、连接硬件组合在一套标准的且通用的、按一定秩序和内部关系而集成为整体,因此,目前它是以CA为主的综合布线系统。今后随着科学技术的发展,会逐步提高和完善,形成能真正充分满足智能化建筑所需的要求。

  二、综合布线系统特点

  (1)实用性:实施后,布线系统将能够适应现代和未来通信技术的发展,并且实现话音、数据通信等信号的统一传输。

  (2)灵活性:布线系统能满足各种应用的要求,即任一信息点能够连接不同类型的终端设备,如电话、计算机、打印机、电脑终端、电传真机、各种传感器件以及图像监控设备等。

  (3)模块化:综合布线系统中除去固定于建筑物内的水平缆线外,其余所有的接插件都是基本式的标准件,可互连所有话音、数据、图像、网络和楼宇自动化设备,以方便使用、搬迁、更改、扩容和管理。

  (4)扩展性:综合布线系统是可扩充的,以便将来有更大的用途时,很容易将新设备扩充进去。

  (5)经济性:采用综合布线系统后可以使管理人员减少,同时,因为模块化的结构,工作难度大大降低了日后因更改或搬迁系统时的费用。

  (6)通用性:对符合国际通信标准的各种计算机和网络拓扑结构均能适应,对不同传递速度的通信要求均能适应,可以支持和容纳多种计算机网络的运行。

  三、综合布线系统重要性

  随着全球社会信息化与经济国际化的深入发展,信息网络系统变得越来越重要,已经成为一个国家最重要的基础设施,是一个国家经济实力的重要标志。网络布线是信息网络系统的“神经系”;网络系统规模越来越大,网络结构越来越复杂,网络功能越来越多,网络管理维护越来越困难,网络故障系统的影响也越来越大。网络布线系统关系到网络的性能、投资、使用和维护等诸多方面,是网络信息系统不可分割的重要组成部分。综合布线系统是智能化建筑连接“3A”系统的基础设施。

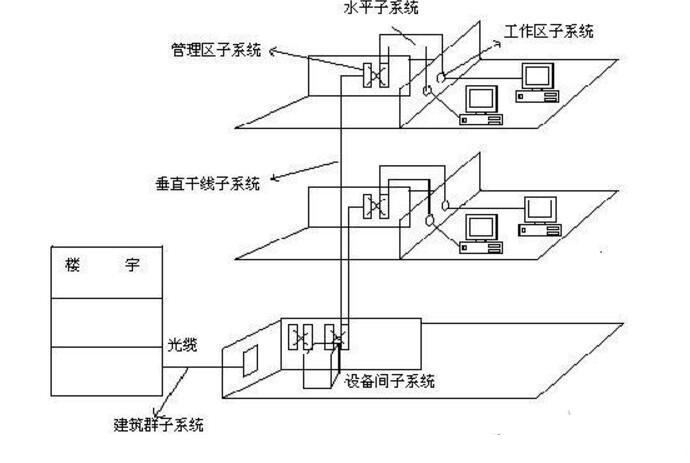

  四、综合布线系统结构图分解

  综合布线系统是开放式结构,能支持电话及多种计算机数据系统,还能支持会议电视、监视电视等系统的需要。综合布线系统可划分成七个子系统,工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。

  1、工作区子系统

  一个独立的需要设置终端的区域,即一个工作区,工作区子系统应由配线(水平)布线系统的信息插座,延伸到工作站终端设备处的连接电缆及适配器组成。

  2、配线(水平)子系统

  配线子系统由工作区用的信息插座,每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。

  3、干线(垂直)子系统

  干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。

  4、设备间子系统

  设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
