七类综合布线技术学习笔记

时间:2020-04-03 18:13 来源:菲尼特编辑部 作者:小菲 点击:

  七类综合布线技术的出现相信将给布线行业带来更广阔的发展空间,于是我研究了一下七类综合布线技术的特点,在这里拿出来和大家分享一下,希望对大家有用。使用户享有高性能和低成本的应用,推动着新的布线类别的产生。90年代初期,电信布线的发展速度史无前例,从单个UTP规范出现在第一版TIA-568中,再到关于3、4、5类的一些规范的出现,只用了不到一年时间。经历漫长的5年等待,六类布线标准终于在今年6月刚刚颁布。而即将在今年8、9月份公布的ISOE级六类标准/F级七类综合布线技术标准,必将再次给这个市场注入一支强针剂,这标志着结构化布线正朝着六类、七类和光纤的未来迈进。尤其值得一提的是,在七类标准的制订中,“非-RJ型”七类标准的出现,打破了传统的“RJ型”接口设计,成为布线历史上一次有意义的革新。

  国际标准化组织自1997年就为定义七类/F级性能要求并选择一种标准接口举行过多次会议。开始制订七类标准时,共有八种连接口被提议,其中两种为“RJ”形式,六种为“非-RJ”形式。在1999年1月,ISO技术委员会决定选择一种“RJ”和一种“非-RJ”型的接口做进一步的研究。在2001年8月的ISO/IECJTC1/SC25/WG3工作组会议上,ISO组织再次确认七类标准分为“RJ型”接口及“非-RJ型”接口二种模式。其中,“RJ型”接口的可行性研究正在被IECSC488组织审查和研究中。2002年7月30日,西蒙公司开发的TERA七类连接件被正式选为“非-RJ”型七类标准工业接口的标准模式。TERA连接件的传输带宽高达1.2GHz,超过目前正在制定中的600MHz七类标准传输带宽,可同时支持语音、高速网络、CATV等视频应用。

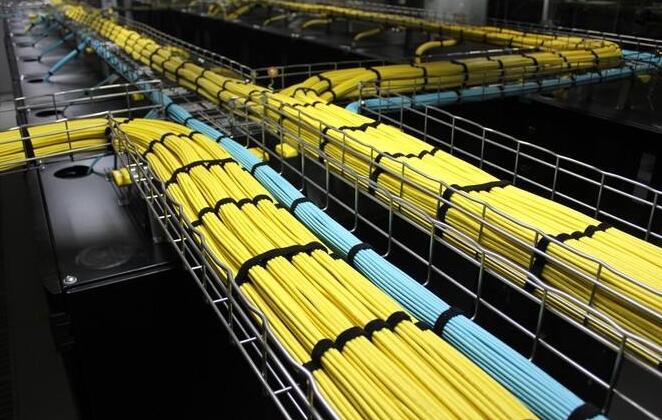

七类综合布线

  “非-RJ型”七类的创新

  “非-RJ型”七类综合布线技术完全打破了传统的8芯模块化RJ型接口设计,从RJ型接口的限制脱离出来,不仅使七类的传输带宽达到1.2GHz,还开创了全新的1,2,4对的模块化形式。这是一种新型的满足线对和线对隔离、紧凑、高可靠、安装便捷的接口形式。

  例如,TERA连接头可提供极佳的传输带宽,超过目前标准正在制定的600MHz七类标准传输带宽。这使得一些需求高带宽的应用,如高达862MHz的宽带视频应用,可以运行在七类综合布线技术。由于TERA的紧凑性设计及1,2,4对的模块化多种连接插头,一个单独的七类信道(4对线)可以同时支持语音、数据和宽带视频多媒体等混合应用,这使得在同一插座内可以管理多种应用,减少了以前必须的光纤、同轴、双绞线缆需求,从而降低了LAN(高速局域网)设备的成本。

  竞争优势

  1、至少600MHz的传输速率

  正在制定中的“非-RJ型”七类标准,不仅要求七类部件的链路和信道标准将提供过去双绞布线系统不可比拟的传输速率(逼近光纤传输速率,目前标准要求七类的传输带宽高达600MHz),而且要求使用“全屏蔽”的电缆,即每线对都单独屏蔽而且总体也屏蔽的双绞电缆,以保证最好的屏蔽效果。此七类系统的强大噪声免疫力和极低的对外辐射性能使得高速局域网(LAN)不需要更昂贵的电子设备来进行复杂的编码和信号处理。

  与六类、超五类比较,“非-RJ型”七类在传输性能上的要求更高。六类/E级是目前不采用单独线对屏蔽形式而提供最高传输性能的技术,对于绝大多数的商业应用,六类/E级的250MHz带宽在整个布线系统生命期内对于用户来说是足够的,因此六类/E级是商业大楼布线的最佳选择。而七类/F级的目标是要比任何平衡电缆的每一个传输参数性能要好。例如,其信道要求至少在600MHz时PSACR(功率累加衰减串扰比例)要大于零。

  “全屏蔽”的七类电缆在外径上比六类电缆大得多并且没有六类电缆的柔韧性好。这要求在设计安装路由和端接空间时要特别小心,要留有很大的空间和较大的弯曲半径。另外二者在连接硬件上也有区别。正制定中的七类标准要求连接头要在600MHz时,提供至少60db的线对之间的串扰隔离,这个要求比超五类在100MHz时的要求严格32db,比六类在250MHz时的要求严格20db,因此,七类具有强大的抗干扰能力。

  2、节约一半成本

  人们可能有这样的疑问:既然“非-RJ型”七类综合布线技术可以达到光纤的传输性能,为什么不使用光纤来代替“非-RJ型”七类布线系统呢?其一是成本问题。与一个光纤局域网(LAN)的全部造价相比较,“非-RJ型”七类综合布线技术具有明显优势。对24个SYSTEM7(SYSTEM7采用全屏蔽的TERA连接头,具有每一线对可达1GHz传输性能的标准双绞布线系统解决方案)和62.5/125μm多模光纤信道系统的安装作一个成本比较研究后发现,二者的安装成本接近,但一个光纤局域网设备大约是铜缆设备的六倍。当考虑全部的局域网络安装成本时,SYSTEM7不仅能提供高带宽,而且其成本只是多模光纤的一半。

  其二是“非-RJ型”七类/F级具有光纤所不具备的功能。由于“非-RJ型”七类/F级的每对均单独屏蔽,极大地减少了线对之间的串扰,这样允许SYSTEM7能在同一根电缆内支持语音、数据、视频多媒体三种应用。在工作区或电信间,TERA有1对,2对,4对模块化连接插头形式,实现了在同一插座口内直接连接多种应用设备口。

  谁能用“非RJ型”七类综合布线技术?

  由于“非RJ型”七类布线系统采用“全屏蔽”电缆,它能填补那些以屏蔽的双绞系统为主的地区,比如部分欧洲和亚洲市场的需要。全屏蔽解决方案主要应用于严重电磁干扰环境,如一些广播站、电台等。另外,应用于那些出于安全目的,要求电磁辐射极低的环境。采用“非RJ型”七类/F级布线系统可以受益于其尖端的技术性能,以便使一些业务部门在市场上获得一个领先的优势,包括财证,保险和那些信息传输量需求很大的企业。那些永远站在技术前沿的教育和某些政府研究机构也有可能采用此七类技术。另外宽带智能小区和商业大楼也是潜在的市场。一根7类电缆的能力可以服务所有的铜缆布线系统的要求,包括代替同轴,不受共享护套的限制,同时享受高性能和低成本。

  小知识

  七类标准是一套在100欧姆双绞线上支持最高600MHz带宽传输的布线标准。1997年9月,ISO/IEC确定七类综合布线技术标准的研发。与四类、五类、超五类和六类相比,七类具有更高的传输带宽(至少600MHz)。从七类标准开始,布线历史上出现了和“RJ型”和“非-RJ”型接口的划分。由于“RJ型”接口目前达不到600MHz的传输带宽,七类标准还没有最终论断,目前国际上正在积极研讨七类标准草案。但是在1999年7月,ISO/IEC接受了西蒙TERA为非RJ类接口标准,并于2002年7月,最终确定西蒙的TERA为七类非RJ接口。
