FTTH光缆系统分析及应用发展

时间:2018-06-05 15:35 来源:菲尼特编辑部 作者:小菲 点击:

  FTTH光缆就是一根光纤直接到家庭。具体说,FTTH光缆是指将光网络单元(ONU)安装在住家用户或企业用户处,是光接入系列中除FTTD(光纤到桌面)外最靠近用户的光接入网应用类型。

  随着科技的发展,FTTX技术使得光纤越来越接近终端用户,而这种形式必将给用户带来更大的性能便利。光纤优于铜线的各个方面,包括带宽、速率、数据格式以及波长和协议的透明性等等,都将直接面对家庭和企业,而以往铜线存在的一些限制,也会随着“退铜”的进程逐渐淡出人们的视线。

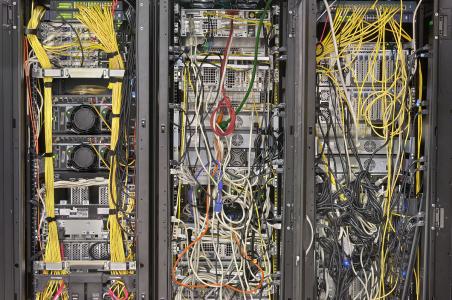

菲尼特光缆系统

  一、FTTH网络的基本结构及优势分析

  —套典型的EPON系统由OLT、ONU、ODN组成:

  OLT放在中心机房,它可以看作是—个L2交换机或者L3路由交换机。在下行方向,OLT提供面向元源光纤网络(ODN)的光纤接口;在上行方向,OLT将提供了GE灯电接口,将来10Gbit/s的以太网技术标准定型后,OLT也会支持类似的高速接口。为了提供多业务接入,OLT还可支持E1以及OC3等接口,来实现传统话音的接入或电路中继业务。

  ODN是光分发网,由无源光纤分支器和光纤构成。无源光纤分支器是连接OLT和ONU的无源设备,它的功能是分发下行数据和集中上行数据。无源分光器的部署相当灵活。由于是无源器件,几乎可以适应于所有环境。一般无源光纤分支器的分光比有1:2、1:4、1:8、1:16、1:32、1:64等。一般建议采用一级分光,最多不能超过二级分光。

  ONU是放在用户驻地侧的终端设备,EPON中的ONU采用以太网协议,实现了成本低廉的以太网第二层交换功能。由于使用以太网协议,在通信的过程中就不再需要协议转换,实现ONU对用户数据的透明传送。OLT到ONU之间采用加密协议保证用户数据的安全性。

  二、FTTH光缆系统分析

  依据在FTTH整个网络系统中,将光缆网络划分为3个部分,分别是馈线段,配线段以及人户线段。

  (一)馈线光缆是从OLT机房出局至光分配点的光缆,某些情况下这段光缆为已敷设的现有城域网光缆,或需要就近从现有城域网光缆中割接出少量的光纤芯数。需要重新敷设此段光缆时,应充分考虑用户预期增长和潜在业务需求的发展,避免将来重复投资,馈线光缆的选择同常规城域网光缆选择基本一致。

  (二)FTTH配线光缆通常需要频繁下线和分歧接续,按照缆芯结构,配线光缆通常有层绞式松套管光缆、松套管带缆和骨架式带缆几种类型,按照应用环境的不同配线光缆可分为室内光缆室外光缆和室内室外光缆。其中管道中常用的配线光缆为层绞式松套管光缆、松套管带缆两种,竖井中常用的配线光缆分支型垂直布线光缆、束状垂直布线光缆和微束管室内室外光缆。

  配线光缆分歧接续时可使用掏接技术,以避免不必要的剪断大量光纤,但其配套的光缆接头盒和楼内分纤盒的采用均需具有掏接分歧的功能。光缆掏接是十分常见的施工技术,普通松套管光缆和带状光缆均可实现掏接分歧,当光缆芯数不大时,使用松套管光缆将更具成本优势。当松套管光缆掏接施工时,每次只需剪断一至多根松套管。松套管数量和每根芯数根据分歧需要设计。单层层绞式光缆最多可含12根松套管,双层层绞式光缆最多可含18根松套管供分歧使用。下面就几种常用配线光缆简单介绍如下:1.分支型楼内竖井光缆:单芯子单元光缆结构,分歧操作方便,纤保护良好,便于楼内长距离敷设,单股光缆芯数最大可达24芯,光缆抗拉强度满足室内垂直/水平布线光缆的等级要求,光缆阻燃性能符合NEC770 OFNR阻燃标准的要求。2.束状楼内竖井光缆:全介质结构,优良的阻燃性能,0.9mm紧套光纤,楼内施工操作安全,单股光缆芯数最大可达24芯,光缆抗拉强度满足室内垂直咏平布线光缆的等级要求,光缆阻燃性能符合NEC770 OFNR阻燃标准的要求。3.微束管室内室外光缆:光缆阻燃性能符合NEC770 OFNR阻燃标准的要求,优良的阻水防潮性能,可跨越建筑物管道敷设,可用于建筑物竖井内垂直布线,柔软,容易穿管敷设,可根据分歧需要灵活设计缆芯结构,芯数分布为12-144芯。

  (三)人户光缆根据入户的环境,可为室外光缆、室内光缆或室内

  室外光缆。人户光缆应采用结构简单、操作方便、具有较强的抗拉和抗侧压性能的光缆,以便于架空、户外管道和楼内穿管布放,并保证光缆使用的可靠性。根据光缆人户路径,管道入户用的人户光缆可选择Untibe型室内室外光缆、管道“8”字光缆;楼内入户光缆可选择楼内人户用的“8”字布线光缆;架空人户用的人户光缆可选择自承架空人户用的“8”字布线光缆。下面就几种常用配线光缆简单介绍如下:1.“8”字室内布线光缆(DC-2S-2BIF15):适合在楼内以管道方式或布明线方式入户,小弯曲半径光纤,与多种现场连接器匹配。2.“8”字架空人户光缆:室内室外应用,容易操作,自承架空,跨距可达50米,弯曲不敏感光纤,适合多种现场连接器。3.Unitube型室内室外光缆(IOUC-2B1.1):全非金属结构,外径5.2mm,重量25kg,抗拉强度600N。4.管道“8”字布线光缆(DDC-2F-2BIF15):弯曲不敏感光纤,适合多种现场连接器外径6.8mm,重量48kg,抗拉强度600N。

  三、结束语

  FTTH的终端是千家万户,无论在农村或是城镇小区,复杂的布线系统及超大的分支系统都需要便利的施工条件。大芯数微缆以及便捷的施工、强大的分支能力,以及相对的成本优势,将引领光纤到户的接人方式。从国内外的使用情况可以说明:FTTH接人系统光缆结构将沿着微缆趋势发展;光缆线路维护采用无中断现场测试维护的方向发展;我国FTTH接入光通信网络发展同样有必要进行借鉴。
