数据中心机房弱电设计要点分析

时间:2018-07-06 14:39 来源:菲尼特编辑部 作者:小菲 点击:

  数据中心机房的安全措施包括预防非法侵入网络、防雷、接地、防火、防停电、防静电等内容,这些都是保证设备安全运行的必不可少的重要条件。数据中心弱电机房在设计过程中,所暴露出的问题主要有以下几点:

  (1)弱电设计和土建设计的尺寸没有实现统一,影响了消防监控室安装位置的科学性,致使弱电设备的安装、维护距离不符合国家相关规定,后期还需要按规定进行改进,增加了二次施工的费用。

  (2)弱电设备布线方案在设计过程中,平面图与信息图中传递的信息没有维持一直,导致各类系统的信息点、传感点、用户面板等指标的数量上存在差异。

  (3)在弱电综合设计的过程中,设计人员容易遗漏个别控制、信号的连接点。

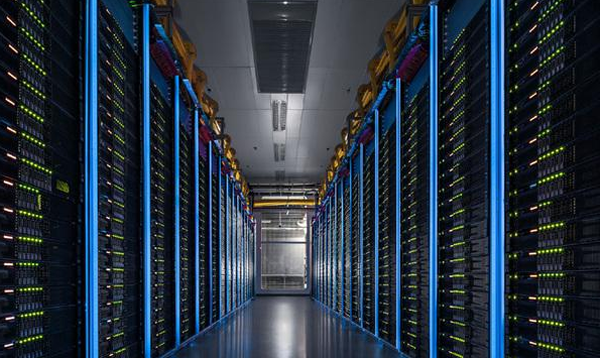

数据中心机房弱电设计

  1、机房设计步骤

  机房设计阶段可分为初步方案设计、土建设计、布置与装修深化设计、设计会审及竣工图。初步方案应确定机房的组成、主要功能、宏观要求等。土建设计确定位置、面积、形状、层高等。深化设计确定机房的平面、立面布置,装修具体做法,机电设备选型,照明灯具等。机房机房的设计主要依照GB50174—93《计算机房设计标准》等规范,涉及的主要内容有建设标准、电气系统、建筑环境、防火防盗防事故防破坏等。

  2、机房设计其他核心要求

  1、建筑专业首先要选好机房机房位置。

  2、结构专业要注意UPS电池的位置、重量、大小、形状,确定其地面的承载能力。

  3、设备专业要注意的是供暖、通风、空调的设计标准、建设标准高于普通办公室,与之相联系的是机房环境的各种参数。

  4、机房环境设计机房采用的精密空调严格控制蒸发器内蒸发压力,增大送风量使蒸发器表面温度高于空气露点温度,因而不必除湿,产生的冷量全部用来降温,降低了湿量损失,提高了经济效益。由于送风量大,一方面送风焓差小,另一方面机房换气次数高使整个机房内形成整体气流循环,机房内的设备均能得到均衡冷却。在空气循环良好的同时,因精密空调设有专用空气过滤器可及时有效的滤掉空气中的灰尘,使机房洁净度符合要求。

  5、计算机房照明及消防设计消防设计包括烟感报警、气体灭火两部分,烟感报警以吸顶式和缆式烟感器为主要形式。

  吸顶式烟感器的保护半径一般不大于5.8m,距墙、风口、大梁不小于0.5m。缆式烟感器可沿墙敷设。必须通过机房的风管在过墙处应设置防火阀(环境温度达到70°C时自动关闭)。气体灭火系统的作用类似于普通办公室里的喷淋系统,其设计要点有系统类型结构的选择、灭火剂浓度的确定、气体喷射时间、灭火剂用量及浸渍时间等。气体灭火系统的种类主要是二氧化碳灭火系统及卤代烷灭火系统。此外,在室内附设交、直流双电源应急灯、火灾事故广播、119专线消防电话、火灾报警按钮等消防设施。机房的装修材料应符合有关防火规范的要求。

  3、UPS供电系统设计

  现在有两种UPS供电方式可供选择。

  (1)在线式,即UPS始终在供电状态,时刻都在工作着,UPS代替了市电为计算机网络设备供电。

  (2)后备式,就是计算机网络设备平时供电依靠市电,只在市电停电时才立即转而由UPS供电。后备式供电有个过零问题,即当市电停电时,无论何种合闸方式,避免不了瞬间无电问题。市电是50HZ,显然,在停电的一瞬间,电脑可能丢失数据。

  具体办法是分而治之:若系正常停电,事先必有通知,可提前将UPS 投入;若系故障(短路、接地)停电,因电感上电流不能跃变,电容上电压不能跃变,可将UPS的自动接入设定为小于跳闸电流值,即在电路断开前,UPS就已接入。

  4、防静电地板的应用

  防静电地板主要指及时消除机房内部各处产生的静电荷。摩擦生电是自然现象,静电的聚集会引发意外事故,危害电子设备及人身安全。

  因此,机房均应采用防静电地板,通过接地泄放静电荷。地板一般距地0.3m建设。为了保证施工质量,机房工程应由具有机房工程施工资质的单位来承担。

  5、机房弱电综合布线设计

  行业内主要存在着两种关于弱电综合布线的操作方法。

  一种方法的基本思想是将现代建筑内所有的与弱电有关的系统都建立在综合性、结构性布线工程所搭建的平台上。简单的说,就是用结构性布线的方式全面取代长期坚持的传统弱电布线的操作方法。

  另一种方法,则倡导将计算机网络布线、电话配线等内容也吸纳到结构化综合布线的统一操作中,而弱电系统的相关部分不进行改变,仍采用传统的布线操作方法。两种方法孰优孰劣,行业内存在着不同的看法和观点,在实际过程中的具体选取情况也不尽相同。

  6、机房防雷接地设计

  机房机房内大量的电子设备工作电压较低,精密设备较多,对雷击的耐受能力较差,一旦遭受,往往损失巨大。故此处防雷等级较高,对防范各种雷击的措施要求较高。雷击形式多种,机房防雷措施主要针对直击雷和感应雷。

  一般做法是在楼顶设置避雷针、避雷带以防直击雷,在大楼内将通体结构主筋互连,形成等电位法拉第笼、均压环以防侧击雷(高层建筑30米高度处及以上每隔三层利用圈梁钢筋与柱内主筋相接构成均压环);在大楼基础利用基桩导体互连,形成良好的接地及大厦内的地电位分布。另外,将建筑物表面的金属设备及入户金属管道与接地网良好连接,以保证大厦内的等电位。

  7、防雷设计其他做法

  1、机房设备前端采用多种防过电压装置。

  2、接地系统包括防雷接地、交流工作接地、直流接地、PE保护接地、屏蔽接地及防静电接地等系统,后三者可互连。

  3、提供等位面的逻辑接地和模拟电路中提供基准电位的信号接地成为直流接地。

  4、电子设备中使用交直流滤波器。

  5、屏蔽接地及防静电接地是为了解决电磁辐射和电磁干扰的问题。
