通信机房空调优化节能方案

时间:2018-07-24 14:26 来源:菲尼特编辑部 作者:小菲 点击:

  前言

  针对上述目前一些通信机柜内部存在的一系列问题,必须在机柜前期结构研发阶段对一些环节进行优化处理:应增加通信机柜的柜门开孔率,内部结构形式寻求更合理的流道设计,散热量大的机柜应考虑强制排风,进风量应可以根据柜内设备安装情况进行调节。

  根据国内外一些工程的经验,对一些设备散热量较大且采用上送风的机房,可以考虑采用开放型货架式机柜。通信设备均搁置在完全敞开式的托架平台上,设备散发的热量可以迅速地释放到周围环境中,散热效果得到极大改善,当然这种开放式机柜也会对设备安装管理带来一些问题。

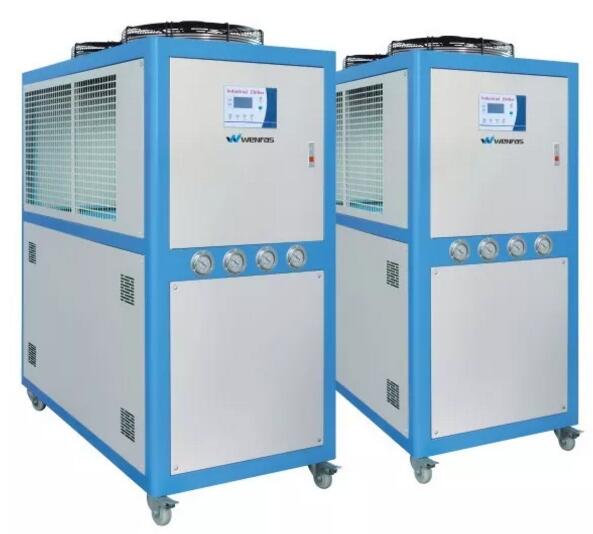

通信机房空调

  二、水冷替代风冷或采用双冷源机组

  目前通信机房空调大多数采用风冷型专用空调机组,这种风冷型机组均为单元式机组,具有安装灵活、可靠安全的优点,但也存在性能系数较低、运行性能不稳定、受室外环境温度变化波动较大、室内外机组安装管线较短、室外机组占用大量建筑面积的缺点。

  从节能角度考虑,由于水冷效率明显高于风冷,水冷机组性能系数高于风冷机组,在通信机房中推广水冷型专用空调机组具有一定程度的节电降耗价值,特别是在一些中、大型项目上不但节能效益显著,而且可以减少空调设备的投资。

  在中、大型项目中无论采用冷冻水型或冷却水型机组,均能实现一定程度的节能降耗、减少投资的目的,且由于水冷型机组没有风冷型机组室外机占用大量安装位置的问题,提高了建筑利用率。但由于水冷型系统中安装的设备及阀门等部件较多,系统单点故障点较多,系统在安全可靠性要求上存在隐患。从提高系统的安全可靠性角度出发,在通信机房项目中推荐采用双冷源机组。

  双冷源机组常见的主要是风冷+冷冻水型或风冷+冷却水型两种机组。在大多数季节中系统主要启用经济节能的水冷系统,而在不满足水冷型机组运行的季节或系统发生故障及检修维护时才启用风冷系统。采用双冷源机组虽然会增加项目的初投资费用,但系统安全可靠性较高,且运营成本可以大大降低。

  三、直接利用室外自然冷源

  在冬季及室外焓值低于室内焓值的过渡季节时,从室外引入新风作为冷源对机房环境温度进行降温处理,是降低机房空调设备运行能耗的一种有效措施。

  根据各地气象条件特点,在这些季节可以直接利用室外丰富的自然冷源对机房环境降温,从而可以大大缩短专用空调机组的压缩机的全年运行时问。这样不但节约了大量的电能,同时也延长了空调机的使用寿命,减少了空调机组的维护工作量,降低了维护成本。

  目前根据这一节能原理开发了不少机房节能 空调产品,我们重点推荐两种在技术上较为成熟,并且在实际工程有过应用、产生了较好的经济效益的产品予以介绍。

  (一)FCX系列节能空调

  原理:把室外新风过滤后直接引入节能空调,在机组内新风同室内回风充分混合后送人湿膜加湿器加湿,然后由送风机将处理后的空气送入室内。引入室外新风会降低室内空气的含湿量,通过湿膜加湿器加湿后,提高室内空气的含湿量。同时,室内空气通过湿膜后温度会降低5℃左右。

  特点:新风直接引入型节能空调机组没有传热损失,运行效率高。

  全年运行时间长,在室外环境温度低于12℃时,可完全替代机房空调压缩机制冷,节能效果十分显著。同时机组配置的湿膜加湿器可以替代机房空调的加湿器,节约大量能源。

  FCX系列分体节能空调

  FCX-A机组:大风量新风混风型节能空调机组,室外新风过滤后直接进入节能空调,控制系统根据室内外温度由变频调速风机控制引入的新风量,保证送风温度在机房温度的露点温度以上,然后由送风机将处理后的空气送入室内。

  FCX-B机组:大风量高余压湿膜加湿器,与FCX-A机组配合使用。引入室外新风会降低室内空气的含湿量,室内空气通过湿膜加湿器加湿后,提高室内空气的含湿量。同时,室内空气通过湿膜后温度会降低5℃左右。FCX-A机组也在机房内独立使用替代空调加湿器。

  特点:新风直接引入型节能空调机组没有传热损失,运行效率高,全年运行时间长。在室外环境温度低于12℃时,可完全替代机房空调压缩机制冷,节能效果十分显著。同时机组配置的湿膜加湿器可以替代机房空调的加湿器,节约大量能源。

  (二)FCR系列机房节能空调

  原理:采用板式显热换热器为核心部件,室内、外空气在换热芯体内进行能量交换。室外新风引入显热交换器,对室内空气进行冷却降温处理,然后排出室外;被冷却后的室内空气再送回室内,达到为机房降温的目的。

  特点:室外空气引入换热芯体,与室内空气热交换后排除室外,可以保证机房的洁净度和湿度不受影响。板式显热换热器的材质为耐腐蚀亲水铝箔,采用特殊工艺加工而成。换热通道面积大风阻小,具有换热效率高、使用寿命长和维护简单的优点。

  四、确定合理的机房环境温度

  目前机房内的环境参数根据相关的规范及标准要求,温度一般控制在24℃±2℃,湿度50%±5%左右,而一般通信设备电子元器件正常的工作温度范围较大,上限一般在35℃~40℃左右。当然设计规范中要求的环境温度值相对偏低,是考虑到由于气流组织不合理、冷热气流混合交叉、局部风量分配不足等因素造成机房环境温度与通信机柜内部的温度有一定程度的温度梯度差值。这种情况就造成了为了保证机柜内部的通信设备散热效果良好,必须保证机房过道环境温度较低,空调设备保持在送风出口和回风温度较低的工况下运行,从而使空调设备制冷系数降低,能耗损失较大。

  减少这部分能耗损失,必须减少机房环境和机柜内部之间的温度梯度差。而要实现这一目的,必须改善机房大环境和通信机柜内部的气体流组织,特别是通信机柜的结构形式要具备良好的散热工艺。若机房气流组织更为科学合理、通信机柜散热工艺有较大改善,特别是采用开放型货架式机柜,可以大大减少机柜内、外的温度梯度差值。在这种情况下,可以适当提高机房环境温度的要求,从而可以提高空调送、回风温度,通过调整空调设备运行工况的方式提高制冷系数,降低空调设备运行能耗。
