高密度布线方案简化了数据中心设计

时间:2018-08-13 16:08 来源:菲尼特编辑部 作者:小菲 点击:

  随着降低运营成本、提高系统性能的呼声一再升高,各个企业级数据中心正经历着一场巨大变革。这将直接影响战略业务发展,并对其顺应市场快速变化影响深远。我们知道,以下诸多因素趋动了当今的数据中心增长和系统剧变:业务或系统的整合、必要的灾备、应用与信息承载量激增以及数据中心成本和复杂性的加大。以虚拟服务器、存储区域网络、10G以太网和InfiniBand为核心的新技术解决方案在整个数据中心已经广泛运用,其目的就是满足数据中心不断增长的业务需求,并最大限度地降低运营成本,提高系统整体性能。

  毋庸置疑,信息技术已经越来越成为一种战略性的商业资产。因此对于整个业务的健康发展而言,迫切需要保证信息高效的存储、保护、处理、传输以及可靠修复等等这些都显得尤为重要。没有比这个更重要的了。数据中心如此的复杂性增大了开销和风险,这使得新技术的部署在满足业务增长需求的同时必然要考虑与原技术平台无缝整合、最低化风险、最简化管理和维护。如今的信息网络基础设施远不是对客户简单地一次性交付,而必须具备高可靠性、高可升级扩展性、高性能和高可用性。

  以配电、制冷和结构化布线为代表的大量新技术在数据中心物理层领域应用于实际,实现了前面提到的可升级性、扩展性、可靠性、运营成本降低、系统性能提升。具体而言,这些典型技术包括:高压配电系统、提高空气循环的增强型机柜设计、高带宽光纤技术。需要特别指出的是,数据中心基础网络的管理者正在以全局观点来构建可升级扩展的基础布线系统,从而更好地满足现在和未来的需要。

高密度布线方案

  崭新的光纤布线解决方案打破了过去仅仅基于特定网络应用的桎梏,部署全新的光纤网络能够简化网络变更,适应未来拓扑的灵活变化,实现网络、设备、应用的有机融合。这些解决方案已经构建了高可靠性、可以灵活向如光纤通道、以太网、InfiniBand等多应用传输技术转移和易于扩展至更高端口数量的高升级性的网络。也构建了采用激光优化高带宽50um多模光纤和高密度MTP连接器的光纤系统网络基础,在不久将来,能够平滑演进至更高速率的100G以太网。

  传统的诸如双工跳线和双工光纤连接器件组成的光纤布线方案,仅胜任于基于特定应用的网络环境,其端口数很少。随着端口数规模的增长和系统设备更新的加速,网络的可管理性和可靠性急剧下降。此外,新的布线可能会将废弃的线缆丢掷一旁,造成机柜及路由内产生大量空闲线缆(美国《国家电气规范》要求废弃的线缆务必清除)。长些以往将导致数据中心的接连出现一系列的可靠性问题,当机柜中、敷设路由和所有的空间逐渐被大量线缆所塞满,空气循环被阻塞,热量无法排出,热点成片危险临近。对废弃的线缆的管理,无疑增加了日常运营成本。网络的复杂性也随着通道识别难度的增加和面板上端口利用率的下降而与日俱增。

  基于MTP高密度模块化的数据中心结构化布线系统,最重要的一点就是能够迅速响应网络任意的移动、增加、改变。在数据中心的主配线区采用集中式配线和星型网络布线方式,易于面板上数据设备的配线变更,实现主干配线区域内物理层与应用层的完美融合。实践证明,采用带状光缆技术的高密度光纤布线系统,与传统布线方式相比,能够减少敷设路由中的大块拥塞的线缆,节省一半以上的布线空间。另外,工厂预制的高密度MTP主干光缆组件简化了网络部署,节省了传统光纤方案80%的安装时间。采用高带宽激光优化50um多模光纤(OM3)的光纤网络,为处理更高速率应用提供了广阔空间,诸如光纤通道从8G升级到128G、以太网从1G升级到100G,极大扩展了布线基础设施的使用周期。

  部署基于MTP光纤网络所带来的另一益处在于能够灵活传送串行信号和并行信号。并行光纤技术如InfiniBand和目前出现的40/100G以太网都是基于MTP主干光缆系统而实现的。将MTP转换为独立的双芯连接器如通用模块和分支跳线等组件可直接接入MTP主干,用来实现串行通信。通用模块典型应用于低数量端口的分支布线环境,例如服务器机柜中。而对于高密度的布线环境和高数量端口的应用场合来说,例如SAN交换机,分去跳线为转换能力提供了不同凡响的提升(详见图一)。这种在解决方案中内置的模块化设计,具备顺应布线基础设施频繁改动配置的极大灵活性,满足甚至超越了当前和未来网络的需求。一旦数据中心网络中的任意设备需要变迁、增加或更改,扇出跳线和通用模块可快速响应,进行灵活地互换,甚至可以根据需要,便捷地从主干网络中全部移除。

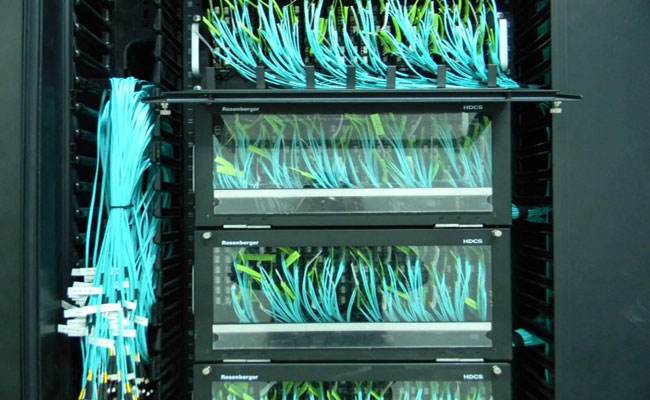

  这种分支模块典型应用于机架安装式的光纤配线架中。MTP主干光缆可以从模块的背板接入,传统的双工跳线从模块的前面板接入,并通过路由与系统设备端口互连。分支跳线可通过MTP适配面板接入MTP主干光缆硬件。MTP适配面板同样可以安装于机架式的光纤配线架。

  另外一种可以选择的增值解决方案就是将光纤配线及面板装置与机架配套安装,将光纤解决方案集成于带有垂直理线功能的机柜侧柱(这一方案因其不占用机柜内任何宝贵的水平空间而称为Zero-U系统)。实际上,完整的基于MTP的高密度布线集成解决方案在数据中心的完美实施,极大增强了数据中心综合布线基础架构的整体部署和运营性能。机柜内整齐部署高密度MTP主干光缆,气流达到最大化循环。艺术化的集成设计,凸显了卓越的扭力释放功能。内置于MTP主干光缆的分支插头与内置于机柜侧柱上垂直/水平理线支架的浑然天成,使数据中心完美实现主干布线的部署与管理。理线支架保证了机柜中的光缆在弯曲半径内的路由整洁性。

  这一机柜主干光缆的集成管理方案,最大限度的简化布线系统的升级和维护。 分支插头与机柜侧柱相集成,能够最大化机架内可用的单元空间,这样能够在数据中心里放置更多设备。将其便利地卡接在机框和侧板之间机柜侧面的单元支架上。这些完善的设计加工方案确保分支模块与机架内低数量端口系统设备完美融合,呈现整洁、合理的跳线路由。

  在部署那些诸如需要SAN交换机导向器的极高端口数量的布线方案中,高密度MTP机柜布线集成系统所带来的价值更加显而易见。装备SAN交换机的机柜,端口数量可高达700多个端口,这意味着在一个19英寸机柜内,需要超过1500条的光纤路由。高密度MTP主干布线采用策略性与机柜垂直理线架集成的解决方案,极大提高了气流循环效率。该Zero-U解决方案的设计充分考虑所需气流无阻碍地穿越所有线缆和连接点,这对于"机柜侧面散热"的设备特别重要。如图表三所示,MTP主干布线安装在装配于机柜垂直理线架的高密度MTP适配面板的背板之上。这些MTP适配面板上带有明显辨识的标签与SAN交换机接口严格对应,简化了布线系统的安装,优化管理了数据中心要求严格的编制系统。

  12芯MTP-LC分支跳线的MTP端接入适配面板的前板,穿过交换机插板后将双工LC端接入交换机网络端口(详见图四)。尽管分支跳线的细小线径易于路由,并且预留尺寸,而无需特别考虑弯曲因素,但这种工厂预制的扇出跳线以严格的公差控制被加工成精准长度,从而最小化其余长部分。利用分支跳线可以针对数据中心高数量端口的系统设备提供定制化的设计,从而易于安装,顺应随时的配置变动。分支跳线的每一个LC双工光纤连接器同样也是由工厂统一预制的,分支线径仅1.6mm,并且伴随交换机端口的位置交错排开,完全避免了线缆拥塞。这种工厂定制的分支跳线与机柜垂直理线架的珠联璧合,在机柜内和SAN交换机底板部分消除了最多77%的大块拥塞的线缆。随着这种预制布线方案的部署应用,不但大幅简化了施工安装过程,而且通过设备端口与网络架构的完美映射,设计SAN和准备相关文档的时间也大幅减少。

  过去由传统的低密度双工跳线和光纤光缆装配硬件组成为特点,现如今采用高密度基于MTP的机柜垂直理线架集成方案,这种演进在相当程度上为数据中心的物理层提供高可管理性、灵活性和可升级扩展性。

  高密度布线方案的特征与价值:

  Zero-U系统为数据中心系统设备最大化机架上的可用空间。

  创新的设备端口与基础架构映射理念,大幅缩减从主配线区域到SAN交换机之间基础网络的设计与施工时间。

  灵活定制高密度MTP主干光缆系统的装配硬件,能够简化数据中心基础架构部署,加快未来基础设施的移动、增加、改变的速度,促进机柜内气流有效循环。

  主干MTP光缆装配硬件与机柜的完美集成,为数据中心主干布线的组织与部署提供了优化的简洁方式。

  与传统跳线布线方案的鲜明对照:机柜垂直理线架与SAN交换机底板部分能够缩减超过77%的大块拥塞线缆。

  高度模块化的系统设计易于灵活配置,满足数据中心网络未来需求。
