优秀数据中心的布线系统安装和施工

时间:2018-08-15 14:21 来源:菲尼特编辑部 作者:小菲 点击:

  数据中心的布线系统有高密度的特点。数据中心的综合布线通常采用星型拓扑结构,高速信号由主干引入并分配进入各个相对小和短的水平段中。

  水平布线从水平布线区域的配线架面板开始延伸,在机架中的设备处终结。主干布线则由水平布线区域延伸到入线间。有一种主干布线扩展类型称为集中式主干,可用于长距离高速连接。

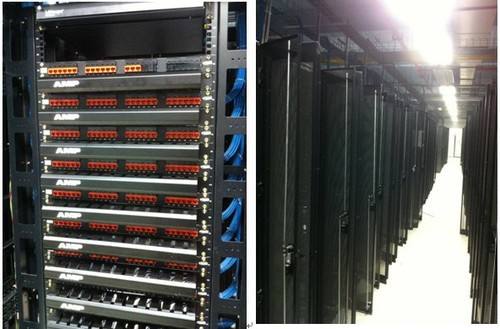

数据中心布线系统

  布线距离与性能

  TIA-568B标准基于连接器损耗性能规定了布线系统的最大工作距离。在高密度布线与高数据速率的情况下,建议布线系统在标准所规定的指标上留有更多的余量,以保证性能。TIA-568B定义了水平线缆的最大长度是90米(295英尺),另外预留10米(33英尺)给设备连接或快捷跳线,整个水平信道的长度为100米(328英尺)。超五类(5e)UTP对于100Mb/s传输来说是一个可靠的选择,而六类UTP则推荐用于1Gb/s的传输。美国康普SYSTIMAX GigaSPEED X10D解决方案满足6A类(也称为EA类)标准的要求,可在100米范围内提供10Gb/s的传输速率。

  布线不是采用一条连续的线缆,而是有4个连接(主配线区域MDA至水平配线区域HDA、水平配线区域HAD至分区配线区域 ZDA、分区配线区域ZDA至设备配线区域EDA、设备跳线),每个连接都是信号可能发生衰减的点。这也就是为什么线缆、连接器、配线架面板等被看作是一个系统,所有的组件都被设计在一起协调工作。

  对于高传输速率要求的数据中心,如SAN存储网络和NAS网络存储,现在就采用激光优化的50μm直径的多模光纤作为水平布线,要比将来升级为光纤布线更为节省成本。

  水平线缆可以采用平衡双绞线或是50μm光纤。如果您的系统现在就需要10Gb/s,美国康普SYSTIMAX LazrSPEED激光优化多模光纤是最好的选择。如果是可能需要铜端口的10Gb/s,美国康普SYSTIMAX GigaSPEED X10D非屏蔽万兆铜缆解决方案可以很好地满足当前需求并可实现平滑升级。

  通信线槽

  通信线缆和电力线缆既可以安装在地板下,也可以安装在机柜或机架上方。通常,通信线缆一般置于热通道之下的线槽,并在系统允许的范围内尽可能地靠近地板。当一些安装商将走线槽直接安装在机架顶部时,通信线缆也可以置于高压空间。考虑到需求的增长,线槽按照40%的填充率用于满足当前需求,其他的用于扩展,在线槽中放置线缆比替换满负荷的线槽要容易得多。

  接地

  数据中心中的设备高度集中,并且对静电非常敏感,这就使得接地结构变得非常重要。建筑的接地系统必须直接焊接在接地母线上,数据中心中的所有电子设备、机架、线槽、防静电地板均通过接地系统接地。TIA-942中说明了机房接地方法,可在防静电地板的支脚间安置铜制网格地线。其他方法包括使用6AWG(美制导线厚度单位,6AWG约4.11mm)绝缘金属线制成网格。有一点需要注意:机架通常是油漆过的,接地必须直接接触到金属。

  电源线的位置与密度

  电源线沿着机架/机柜的前部走线,通信线缆则从后方走线,实现适当的分离。然而,当强弱电线缆共用同一桥架时,会存在电磁干扰,600mm是比较安全的距离。如果UTP线缆是通过天花板走线,其与荧光灯的距离要保持在50mm(2英寸)以上。如果UTP线缆走线与电源线走线存在交叉,应采用90度交叉。
