办公楼弱电布线方案之详解弱电布线施工

时间:2018-08-25 13:36 来源:菲尼特编辑部 作者:小菲 点击:

  如今多数人办公都离不开网络,办公室综合布线也就显得尤为重要,其设计的合理性直接影响到整个系统的标准实施。想要保证办公室的综合布线系统具有长久性和实用性,那么其设计必须要具备超前性,事先应规划好信息点的数量、位置、强弱电线路的走向、后期是否方便维护等因素。

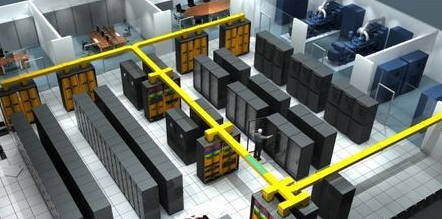

弱电布线施工

  办公楼布线施工,分为四个部分:

  一、确定点位

  1、点位确定的依据:根据办公空间布线设计图纸,结合办公工位示意图,用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。

  2、暗盒高度的确定:除特殊要求外,暗盒的高度与原强电插座一致,背景音乐调音开关的高度应与原强电开关的高度一致。若有多个暗盒在一起,暗盒之间的距离至少为10mm。

  3、布线箱位置的确定:

  1内嵌式:在所采用弱电布线箱尺寸上宽、高各增加10mm,在深度方向上减少10mm。

  2外置式:按所用产品的型号尺寸标注固定孔位置。

  3内置式:确定管线进入所用产品的高度。

  二、开槽

  1、确定开槽路线,根据以下原则:

  1路线最短原则;

  2不破坏原有强电原则;

  3不破坏防水原则。

  2、确定开槽宽度:根据信号线的多少确定PVC管的多少,进而确定槽的宽度。

  3、确定开槽深度:若选用16mm的PVC管,则开槽深度为20mm;若选用20mm的PVC管,则开槽深度为25mm。

  4、线槽外观要求:横平竖直,大小均匀。

  5、线槽的测量:暗盒和配线箱槽独立计算,所有线槽按开槽起点到线槽终点测量,若线槽宽度超过80mm按双线槽长度计算。

  三、布线

  1、确定线缆通畅:

  1)网线、电话线的测试:分别做水晶头,用网络测试仪测试通断;

  2)有线电视线、音视频线、音响线的测试:分别用万用表测试通断;

  3)其他线缆:用相应专业仪表测试通断。

  2、确定各点位用线长度:

  1测量出配线箱槽到各点位端的长度;

  2加上各点位及配线箱槽处的冗余线长度:各点位出口处线的长度为200mm-300mm,配线箱内:线的长度为500mm,背景音乐出口处:线长1.5米至2米。

  3、确定标签:将各类线缆按一定长度剪断后在线的两端分别贴上标签,并注明:弱电种类-房间-序号。

  4、确定管内线数:管内线的横截面积不得超过管的横截面积的80%。

  四、封槽

  1、固定暗盒:除厨房、卫生间暗盒要凸出墙面20mm外,其他暗盒与墙面要求齐平。几个暗盒在一起时要求在同一水平线上。
