前言：

　　综合布线系统看似很简单，实则很难，如何规划整个弱电系统的布线部分?是一个非常大的难点，今天就谈谈综合布线系统各个子系统的结构配置

　　正文：

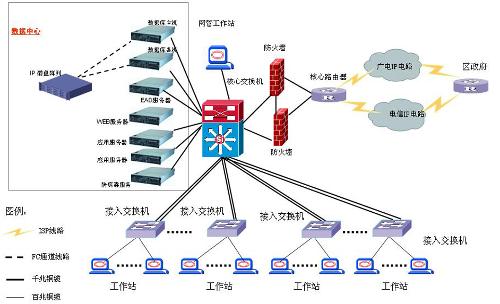

　　工作区子系统

　　工作区子系统由连接水平电缆的信息插座延伸到工作站终端设备及其间的连接电缆和适配器组成。

　　工作区子系统由各个办公区域构成，依据对信息点位要求的不同在房间内相应的墙面及地面上安装6类信息插座。信息插座接口形式符合TIA /EIA 568-B标准。墙面插座以嵌入式明敷的方式安装在各功能房指定的位置的墙上。

　　一个独立的需要设置终端设备的区域是组成一个工作区的基本单元。这一区域的话音或数据终端的数量，可按具体要求设置，连接终端设备或适配器的信息插座不属于工作区的范畴。信息端口必须能支持话音或数据等终端设备的设置和安装，从端口到终端设备的连接线缆包括带有多芯插头的连接线缆和连接器(适配器)。适配器的应用应符合布线的传输要求并与系统兼容。

　　工作区子系统及涉及器件

　　工作区布线仅指工作区的跳线、与机器连通的网卡、还有一些可能遇到的平衡设备，如RJ45-TO-RS232等。由于其器件的不稳定性，在综合布线标准中一般不列入讨论范围。

　　用于计算机点的跳线有两种，一种为成品跳线，采用特殊工艺一次加工完成，跳线的每一芯由若干根细如毛发的铜丝组成，质地极其柔软，不会折损，长期使用不会影响数据的可靠传输。建议采用此种跳线。另一种为使用专门的工具自制的跳线，采用此种跳线成本略低，但为保证系统的绝对可靠，不推荐使用此种跳线，尤其针对于六类系统。

　　针对本工程用户需求，将语音和数据的信息点做综合布线统一考虑，选择单孔及双孔信息面板和六类信息模块。

　　大楼工作区子系统由各个工作区构成，信息出口采用TIA/EIA568标准插座，该信息插座由符合国际ISDN标准的八芯模块化插头组成，它可以接收从建筑自控系统的弱电信号到高速数据网和数字、话音信号等一切复杂信息的传送，设计用于传输带宽可达1Gbps的高速信息传输。

　　采用直角类型的产品，可装配在多种标准的面板及模块化家具适配器上;

　　每口都可用嵌入式彩色图标进行标记，通过不同颜色的标记，区分计算机、互联网、通信、光纤、数字视频网信息模块;

　　为防止插口暴露在灰尘中，产品还包含一个防尘门;

　　RJ45插口，触脚采用高质量级别铜，镀镍及镀金，兼容RJ—11接口，用于接插计算机网络线或电话线;

　　安装简单，模块可前后通过面板，以便端接工作在面板安装前后都可进行并可从面板正面卸出;

　　模块为通用型，兼容T568A和T568B两种接线方式;

　　所有模块热塑料材料符合UL要求，高强度，阻燃，UV耐腐蚀。

　　水平线缆与信息出口的连接

　　水平UTP线缆共有8芯，按功能分成4对：其中第2、3对(IO引脚第1、2、3、6芯)为数据线;第1对(IO引脚第4、5芯)为模拟语音线;第4对(IO引脚第7、8芯)为电源线。568A形式水平线缆与信息出口连线分配。

　　水平布线子系统

　　由工作区的信息插座起，经水平线缆至电信间的内侧配线架，主要包括：信息插座、转接点、水平电缆等设备。水平线缆长度不大于90米，一般均采用4对100欧姆双绞线，信息插座为8芯[RJ45]的标准插口，大容量的数据也可选用62.5/125um多模光纤及ST 、SC或LC等光纤标准接口。

　　水平线缆的选取及路由设计

　　考虑到目前局域网传输速率的要求，并适应未来计算机网络技术的迅速发展，本设计中水平部分全部采用六类非屏蔽系统，并可随时做到互换，布线网络做到真正意义上的6类系统。

　　通常水平电缆自插座(距地面通常为30CM)走墙内预埋管，至吊顶出房间汇至走廊水平线槽，最后至楼层配线间。

　　走廊的吊顶上应安装有金属线槽，进入房间时，从线槽引出金属管，以埋入方式沿墙壁而下(或上)到各个信息点。

　　管理间子系统

　　它是干线子系统和水平子系统的桥梁，同时又可为同层组网提供条件。其中包括双绞线跳线架、跳线，光纤跳线架和光纤跳线。当终端设备位置或局域网的结构变化时，有时只要改变跳线方式即可解决，而不需要重新布线。因此起到管理各层的水平布线连接相应网络设备的作用。

　　该设计根据本案信息点的设置情况，考虑到用较少的投资资金达到较好的投资效果，节省网络设备投资，方便管理。

　　电信间是为相关楼层的水平布线提供服务的，以配线架为主要设备，配线设备可直接安装于墙面上，或安装于19寸机柜上。一般每层设一个电信间也可多层合用一个电信间，也有一层设两个电信间，必须根据信息点的分布情况综合考虑。电信间在楼层的中间部位更能体现布线的合理性。

　　配线间设置

　　本案分别设计分配线间18个，分别位于某办公楼二、三、五、六、七、八、九、十一层东、西两侧弱电竖井内和地下一层西侧、四层东侧弱电竖井内。在分配线间内设置19英寸标准机柜安装光纤配线架和铜缆配线架和其他设备；接水平布线子系统的配线架均采用RJ-45快接式配线架。管理子系统配线架为方便日后维护、管理，水平线缆端接至语音数据配线架及相应模块上。

　　由于配线架使用管理子系统，因此它是整个布线系统的核心。它的布局、选型及环境条件的考虑是否恰当，都直接影响到将来信息系统的正常运行及维护、使用的灵活性。

　　位置及线缆路由

　　配线架应尽量靠近弱电竖井，以方便布线并节省投资。本系统中由于弱电竖井面积较大，可以容纳管理间设备，因此将管理间设在弱电竖井内。

　　各配线间线缆一般可从主干线槽进入相应机柜，在完成分组、上架、理线、绑扎后进行最后的线缆卡接，具体情况应根据现场施工要求灵活处理，但总体须保证线缆的安全和理线的整齐美观。

　　为了保持配线间的布局美观，引进的配线间垂直主干线槽应紧贴墙面，切忌矗立于房屋中间。要求施工时，处理好线槽入口处的切角，既不能成直角，也不可探出墙面。

　　配线架打接表格

　　配线架打接表格提供了各个配线间之配线架的线缆打接顺序，是工程施工安装和竣工维护必备文档，非常重要!一方面能指导正常的施工，协调任务分配，另一方面起到最终核对器件搭配是否合理的重要依据和日后管理维护的参考。

　　采用PDS色标标记

　　布线系统涉及大量的线路的连接，这样大量的连线给管理带来了一定的困难。综合布线系统色标标记方案系统而科学地规定了怎样根据参数和识别步骤，查清交连场的线路和设备端接点。作为一种重要的技术文档，色标标记方案是以后的布线管理重要的技术依据。

　　采用线缆管理器

　　为了避免水平线缆因重力造成日后接触不良的可能，在本方案中使用一种安装在配线面板后部的金属托架，线缆从地面上升至配线面板后时，先固定在线缆管理器上，然后将线压入配线面板上的模块上，使模块上不会受到线缆重力的拉拽，使连接的长期可靠性得到进一步的提高，同时也使面板后部的线缆十分整齐，便于今后扩充时填入线缆。

　　管理子系统及相关器件

　　为保证良好的互换性，语音、数据配线架选择支持从前面端接到终端的PDF6E-24模块配线架;它以精巧的模块化设计,确保其性能可靠、兼容性及快捷简易的按装，更便于灵活跳接和管理。

　　主干语音配线架选择支持在线测试的RJ45型配线架;机架式光纤配线架全面提高了管理的便利性。管理子系统汇集了来自水平布线子系统和垂直主干子系统光纤及电缆。

　　由于布线系统的管理子系统全部采用先进的机柜型结构，因此布线系统将在各配线机房安装若干个19英寸工业标准机柜，其数量由该机房所管理的线缆数量及网络设备的数量决定。从招标图纸上看，各配线间均设有活动地板，线缆可以从地板下进入机柜，这样既方便了走线，也有利于室内的造型安排。

　　各楼层配线间内的话音主干采用了19英寸机柜配线架。这是由于在对以往的布线工程完毕后用户的跟踪了解时，经常发现用户在电话跳线完毕后，还经常有小的改变(如分机号码改变使会改变插接的位置，MODEM接入系统等等)为了方便使用，此次在楼层配线间内采用了19英寸机柜配线架。

　　在机柜内，所有的信息点均通过一定的编号规则(该规则将根据布线标准、用户想法，并参考本公司的经验构成)和颜色规则，以方便用户的使用。

　　19英寸工业标准机柜上安装非屏蔽配线盘，端接水平与主干非屏蔽双绞线;安装屏蔽配线盘，端接水平屏蔽双绞线;安装光纤配线盘，端接主干光缆;并留有足够的空间，以安装计算机网络设备。

　　配线架附近(楼层配线间)的环境要求

　　照度：室内照明不低于150Lx应符合有关消防规范、配置有关消防系统。

　　电源：无源布线系统，本身不需要电源。但为了保证在安装、测试及今后维护时可能使用电源，建议安装若干电源插座，每一个电源插座的容量不小于300W(如有其他设备另加);应提供UPS电源配电盘以保证网络设备运行及维护的供电并根据该楼层上网络设备对电源的实际需求，配备能够满足使用需要的电源系统(包括UPS系统);

　　温度：配线架旁网络设备所在地的环境工作温度应保持在18-27℃之间; 干线区子系统示意图

　　湿度：配线架旁的湿度应保持在30%-50%之间;

　　洁净度：确保配线架上各种插座工作性能良好，要求配线间内具有良好的通风，并做到室内无尘。

　　接地要求：提供合适的接地端，机架/机柜应用直径4mm*4mm的铜线连接至接地端; 单独接地电阻不大于4欧姆;联合接地电阻不大于1欧姆。

　　垂直主干子系统

　　垂直主干子系统为设备配线架与各层电信间配线架之间的连接线缆和相关支撑硬件，由建筑物内所有垂直主干所组成。通常布线系统采用的主干线缆为100欧姆的非屏蔽双绞线 (UTP)、62.5/125um多模光纤或8.7-10/125um单模光纤。对于带宽大于100MHZ的应用，电缆UTP的长度应限制在90米以内，而多模光纤为2000米，单模光纤则长达为3~50千米。

　　主干线缆的选取

　　本工程布线数据主干主要选用单模室内光缆，对应在楼层配线间、主配线间中使用48芯光纤配线架端接，光纤连接选用单模连接器，装光纤耦合器条，以上配置支持万兆应用并向下兼容。

　　本工程布线语音主干主要选用3类大对数线缆，该线缆对语音应用有着良好支持，并可保证主干容量为总语音信息点数量10%的冗余线对要求，满足系统对余量的要求。

　　本工程整个建筑物内的主干线缆在每层有贯通的桥架相连，经各个弱电竖井至各楼层配线间FD、再经竖井内垂直预设桥架、最后汇至主配线间MDF，楼内主干在竖井桥架里走线并良好绑扎。

　　主干线缆的路由设计

　　本工程整个建筑物间的主干线缆在每层有贯通的桥架相连，经各个弱电竖井至各楼层配线间FD、再经竖井内垂直预设桥架、最后汇至主配线间BD，楼内主干在竖井桥架里走线并良好绑扎。

　　设计中考虑竖井垂直主干金属线槽的容量，并在施工中在金属线槽内每隔两米横向焊一根粗钢筋，以安装和固定垂直子系统的电缆。竖井中的线槽应和楼层配线机柜之间有金属线槽连通。

　　竖井中应立有金属线槽，且每隔两米焊一根粗钢筋，以安装和固定垂直子系统的电缆。竖井中的线槽应和各层配线室之间有金属线槽连通。

　　垂直主干安装方式

　　主要有以下两种方法

　　电缆井方法：在每层楼板上开出一些方孔使电缆可以穿过这些电缆井从这层楼伸到那层楼，电缆捆扎在线槽内横担上，线槽固定在墙面上，可以让粗细不同的各种电缆以任何组合方式通过。这种方法灵活，占用面积小，穿越楼板之处可用防火材料封堵，虽安装费用高，并破坏楼板的结构完整性的特点，但是如果设计周密，施工严格，仍是工程首选，故针对本工程，采用电缆井方法安装垂直主干方式并布线。

　　电缆孔方法：通常将4英寸的刚性金属管在浇注时嵌入混凝土地板，比地板表面高出1至4英寸，电缆捆在钢绳上，钢缆又固定到墙上已铆好的金属条上，当接线间上下对齐时，采用电缆孔方法。这种方法防火，提供机械保护，美观，但灵活性差，不利于垂直主干的扩展升级。可以用于相对独立的小区域线缆主干，如本工程中楼板需穿孔的位置。

　　垂直干缆用量表

　　垂直主干线缆的计算方法

　　垂直线缆长度(单位：米)=(距MDF层数X层高+电缆井至MDF距离+端接容限)×(每层需要根数)

　　垂直干缆子系统及涉及器件

　　各楼层配线间与主配线间之间的计算机网络系统采用光纤及6类UTP链接。 每个FD由光纤构成的数据主干可以提供多个全双工传输通道，具有极大的传输带宽和无与伦比的传输质量，既提供了充分的容错冗余，又保证了主干网上的数据传输的质量和速率，而且为将来其他独立于计算机网络的其他高速传输应用提供了可靠的物理传输链路。

　　由于采用光纤构成数据主干，将可以利用光电隔离原理，形成对各楼层实现电磁隔离，即所谓的“电磁孤岛”。这将大大提高系统的电磁干扰抑制能力。

　　电话语音主干全部使用三类非屏蔽大对数双绞线电缆。

　　设备间子系统

　　设备间子系统是由设备间中的电缆、连接跳线架及相关支撑硬件、防雷电保护装置等构成。它可以说是整个配线系统的中心单元，因此它的布放、选型以及环境条件的考虑恰当与否，直接影响到将来信息系统的正常运行及维护和使用的灵活性。

　　设备间子系统是收集来自每个电信间的主干线缆，并终接于总配线架上，通过跳线与网络设备或通信设备相连的管理场所，包括主配线架、跳线等。

　　设备间配置：计算机主机房安装19英寸标准机柜，数据主干采用机架式光纤连接中心;电话通信机房安装19英寸标准机柜，通信主干采用RJ45型19英寸标准配线架。

　　防静电要求

　　机房工程中活动地板的设计、施工较为关键，在铺设地板前必须进行地面预处理，净化刷漆三遍。作防尘、防水处理，涂防潮、防霉地板漆，同时使用保温棉做保温、隔热处理，地板板面标高250~300mm，具有足够空间形成地板下净压风库并结合供配电系统的设计及施工，注意异形地板(如风口地板、走线地板、电源插座安装地板等)的安装。地板板面上设置终端及其它设备使用的机房防水专用插座，用时开启，不用时闭合，即能保证使用方便，又能保证安全，克服了以往接线要翻地板的缺点。保证地板工程的防静电效果、接地效果。

　　装饰要求

　　墙体

　　土建墙体厚度要符合热负荷要求，使室内热负荷减少到最低限度。所采用的材料应该不易燃烧，而且隔热、隔音、吸音性好。

　　墙体表面涂附的材料。要求不易产生尘埃、不产生静电、无毒的材料。

　　墙体表面屏蔽处理采用铝合金扣板。

　　吊顶

　　机房的吊顶主要有下列作用：

　　吊顶以上到顶棚(或上一层楼板)的空间作为机房内综合布线系统路由线槽，及空调水管路空间。

　　安装固定照明灯具及走线。安装固定火灾自动探测器。

　　吊顶方案有二：其一，采用条形微孔铝板，适于层高较大的空间;其二，采用金属格栅，吊顶内管道及顶板喷黑，适于弱电综合布线上进线入机柜。

　　系统配置

　　本方案中，设备间设置在1层网络中心控制室内，在设备间内线缆进行跳接，线缆控制总中心内的线缆分别接入各层设备管理间。

　　建筑群子系统

　　建筑群子系统是由两个或两个以上建筑物的话音、数据等组成两个建筑群综合布线系统，其连接各建筑物之间的线缆和配线设备组成了一个建筑群子系统,单幢大楼一般无此子系统。

　　本方案中，暂不涉及建筑群子系统。

　　地线系统

　　为确保通信质量、设备与人身安全，需设置地线系统。各设备箱中安装接地排，作为设备接地点。

　　系统配置

　　本方案中，地线系统接入到大楼地线系统内。
