引文

　　本文简单介绍下光模块和光纤连接器知识

　　一、模块分类

　　1、按照速率分类：以太网应用的100base(百兆)，1000base(千兆)，10GE;SDH应用的155M，622M，2.5G，10G

　　2、按照封装分类：1x9，SFF，SFP，GBIC，XENPAK，XFP 1x9封装---焊接型光模块，一般速度不高于千兆，多采用SC接口 SFF封装---焊接小封装光模块，一般速度不高于千兆，多采用LC接口 GBIC封装---热插拔千兆接口光模块，采用SC接口 SFP封装---热插拔小封装模块，目前最高速率可达4G，多采用LC接口 XENPAK封装---应用在万兆以太网，采用SC接口 XFP封装---10G光模块，可用在万兆以太网，多采用LC接口 延伸阅读：详解SFP、SFP+、XFP光模块的区别

　　3、按照激光类型分类：LED，VCSEL，FPLD，DFBLD

　　4、按照发射波长分类：850nm，1310nm，1550nm等

　　5、按照插拔方式分类：非热插拔1x9，SFF，可热插拔GBIC，SFP，XENPAK，XFP

　　二、光纤连接器分类

　　1、光纤连接器是在一段光纤的两头都安装上连接头，用作光配线。

　　2、按照光纤类型分类：单模光纤连接器，一般为G.642纤，内径9um，外径125um;多模光纤连接器，一种是G.651纤，内径50um，外径125um，另一种是内径62.5um，外径125um。

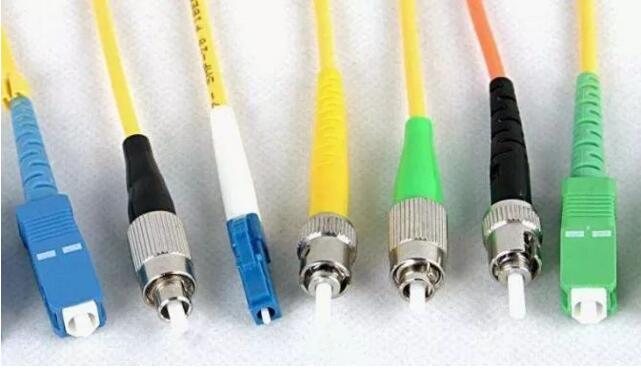

　　3、按照光纤连接器的连接头分类：FC，SC，ST，LC，MU，MTRJ等。 FC型(ferrule connector)---外部加强件采用金属套，紧固方式为螺丝扣。俗称圆头。 SC型---外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩形，插针由精密陶瓷制成，耦合套筒为金属开缝套管结构，紧固方式采用插拔式，不需要旋转。俗称方头。 LC型---套管外径为1.25mm，通常采用FC-SC,ST套管外径2.5mm的一半，提高连接器的应用密度。

　　4、光纤连接器的性能主要有光学性能，互换性能，机械性能，环境性能和寿命。其中最重要的是插入损耗和回波损耗这两个指标。

　　延伸阅读：详解SFP、SFP+、XFP光模块的区别

　　三、光模块主要参数

　　1、光模块传输速率：百兆，千兆，10GE等。

　　2、光模块发射光功率和接收灵敏度：发射光功率指发射端的光强，接收灵敏度指可以探测到的光强度，这两个影响传输距离的重要参数。光模块可传输的距离主要受到损耗和色散两方面受限。

　　3、10GE光模块遵循802.3ae的标准，传输的距离和选用光纤类型，光模块光性能相关。 延伸阅读：详解SFP、SFP+、XFP光模块的区别

　　4、饱和光功率值指光模块接收端最大可以探测到的光功率，一般为-3dBm。当接收光功率大于饱和光功率的时候会导致误码产生。
