网络综合布线中千兆网和六类布线的介绍

时间:2018-11-17 14:24 来源:菲尼特编辑部 作者:小菲 点击:

  网络综合布线系统有很多值得学习的地方,这里我们主要介绍千兆网和六类布线的相关问题,包括介绍用千兆网如何进行合理的布线等方面,相信随着信息化的不断发展,人们的需求也会更高,各种布线技术都会发挥的它们的特长。

  众所周知,以太网技术与网络综合布线系统技术紧密相联系,那么千兆位以太网技术是如何发展以支持新一代电缆,特别是协议中的六类线缆的呢?

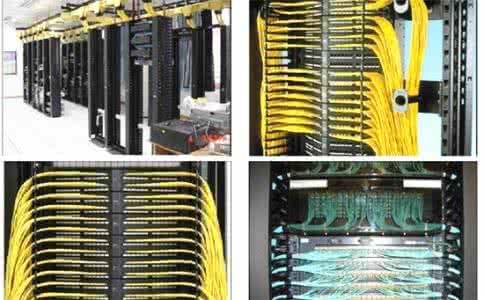

千兆网和六类布线



  千兆网需要六类布线吗

  目前网络综合布线系统行业中对是否需要六类布线的争论很多,记得当1992年三类布线盛行、而五类网络综合布线系统仅刚提出时,廉价的10Mbps是为运行以太网(10Base-T)和25MbpsATM局域网而在三类布线的基础上研制的。当以太网的比特率增加到100Mbps,ATM局域网增长为155.5Mbps时,为了在三类布线的基础上支持这些局域网技术,电子设备不得不提高其复杂性与成本。100Base-T4、100Base-T2和155.5MbpsCAP64ATM局域网要求使用复杂的DSP技术以克服三类布线的局限性。随着五类网络综合布线系统被众多最终用户采用,廉价的100Mbps(100Base-TX)以太网和155.5MbpsNRZATM局域网也得到发展并在五类布线的基础上得到了更好的性能。

  实际情况表明:使用三类布线运行100BASE-T4时每个用户连接的全部费用(例如从路由器到网卡,包括电缆在内)为246美元,而在五类布线的基础上实现100Base-TX仅需费用198美元,相比之下,平均每个用户连接费用节省24%。

  毫无疑问,同样的发展将再次发生在1000Base-T局域网技术上,由于1000Base-TX设计采用两对线发送、两对接收的工作方式,因此不需要全双工模式下的回波抵消。为了缩短进入市场的时间,将选择100Base-TX使用的MLT-3编码方式,MLT-3的带宽效率为每赫兹4比特,因此频宽为125MHz。这很好地把六类布线限制在NEXT和PSNEXT范围内,因此串扰抵消就是不必要的。就目前的半导体技术水平来看,不使用回波及串扰抵消器件将至少减少1000Base-TX设计的50%的整体复杂性(与目前的1000Base-T设计相比)。

  引申开来,如果数据比率从每对500Mbps提高到600Mbps,那么这种设计就可以用于1.2Gbps系统。因此,六类布线不仅可以降低支持千兆以太网的电子设备的费用,同时也为今后可能超过1Gbps的局域网技术提供了基本设施保障。

  布线基础设施的投资将被认为是一种长期投资,布线设施本身也应作为一种资产。根据国际布线标准ISO11801,一个布线系统的期望寿命至少为10年。在这段时间内,PC技术将取得巨大的发展。就目前而言,桌面系统虽然还没有用到1Gbps的需求,但这主要是由于当前PC内部总线结构限制造成的,因为总线决定处理器和内存以及其他外围设备(例如网卡)之间的数据交换速率。著名的摩尔定律预言,芯片上的晶体管数目每18个月就增加一倍。这一经常被用来描述PC处理器性能的增长速度,也就是说,每过18个月PC的性能就要提高一倍。依此类推,在布线系统的生命周期内,1000Base-TX技术应用到桌面系统是非常可能的。

  千兆网如何布线

  完善的网络综合布线系统设计是保障系统成功的基础,设计人员在充分了解最终用户对用户计算机网络及业务应用的需求的基础上,对网络综合布线系统的总体框架作出规划,从而设计出反映用户的实际需求的网络综合布线系统图。在建筑设计时必须考虑到网络综合布线系统的管槽走向及空间、弱电井和弱电间位置,弱电系统设计应为计算机主机房、电话交换机房留出足够的位置和空间,各业务部门的信息点数量及位置的分布也应尽早与最终用户讨论确定。

  另外,网络综合布线系统设计要根据计算机网络传输速率、带宽及应用软件的要求,根据国际及欧美综合布线系统标准对网络综合布线系统产品(线缆、接插件)等级、规格提出规定,同时也要考虑用户环境对网络综合布线系统安全性、保密性的要求,考虑是否采用阻燃、无毒和屏蔽产品。目前,大部分网络综合布线系统项目多采用欧美知名布线品牌公司的产品。网络综合布线系统产品的选择主要应考虑采用的布线产品是否满足国际及欧美综合布线系统标准,满足计算机网络及业务应用对网络综合布线系统的要求。用户及设计方可根据实际需要对产品及供应商进行考察和检验。

  网络综合布线系统的实施是实现系统设计要求的关键,同时,在整个用户的建筑工程和弱电系统实施过程中,网络综合布线系统的施工进场最早,结束最晚,与建筑、强电和其他弱电系统协调和配合的方面最多,因此,网络综合布线系统的施工队伍必须具有相应的施工资质,施工人员应具备良好的素质。同时,项目管理人员必须对网络综合布线系统的施工的各个方面进行计划、监督和指导,以确保网络综合布线系统按时、按设计要求高质量地完成。

  在项目管理中,应对以下工程中经常遇到的情况加以注意:首先,网络综合布线系统设计图纸、建筑安装图纸及精装修图纸是否一致,如果设计图纸更新不能及时发放到各系统,一定会发生各系统配合问题,导致工程返工,引起增加成本、耽误工期。其次,设计更改是否影响工程进度和成本预算,任何项目中,遇到更改在所难免,但提出更改一定要慎重,且必须按照正规的处理程序。与此同时,各系统的进度配合、现场协调及产品的到货、保管和系统现场保护问题也不可忽视。
