光纤传输速率及传输距离介绍

时间:2019-01-19 14:14 来源:菲尼特编辑部 作者:小菲 点击:

  光纤传输简介

  光纤传输,即以光导纤维为介质进行的数据、信号传输。光导纤维,不仅可用来传输模拟信号和数字信号,而且可以满足视频传输的需求。光纤传输一般使用光缆进行,单根光导纤维的数据传输速率能达几Gbps,在不使用中继器的情况下,传输距离能达几十公里。

  光纤传输优点

  (1)频带宽、通信容量大、传输距离远;

  (2)损耗小,中继距离长;

  (3)重量轻,体积小;

  (4)抗电磁干扰,传输质量佳;

  (5)无电火花,泄漏小,保密性好;

  (6)节约金属材料,有利用资源合理使用(石英SiO2);

  (7)具有抗腐蚀能力和抗辐射能力强的特点。

  能适应高盐雾、潮湿的海洋环境,在舰船中主要应用于在船舶视频监控,网络接入及水下水声信号传输等方面。

  光纤传输(通信)是利用光波作载波,以光纤作为传输媒质将信息从一处传至另一处的通信方式,被称之为“有线”光通信。严格来说是工作在电磁频谱的近红外频段(通常是770-1675nm范围),正好处于石英玻璃光纤的低损耗区域。

  光纤传输的原理

  光独立传播定律认为,从不同光源发出的光线,以不同的方向通过介质某点时,各光线彼此互不影响,好象其他光线不存在似的。

  光的直线传播和折射、反射定律认为,光在各向同性的均匀介质(折射率n不变)中,光线按直线传播。光在传播中遇到两种不同介质的光滑界面时,光发生反射和折射现象。光在均匀介质中的传播速度为:V=c/n,式中c是光在真空中的传播速度;n是介质的折射率。

  反射定律为反射线位于入射线和法线所决定的平面内,反射线和入射线处于法线的两侧,反射角等于入射角。

  折射定律为折射线位于入射线和法线所决定的平面内,折射线和入射线位于法线的两侧。

  光在传播过程中,若从一种介质传播到另一种介质的交界面时,因两种介质的折射率不等,将会在交界面上发生反射和折射现象。一般将折射率较大的介质称为光密媒质,折射率小的称为光疏媒质。

  为了保证光信号在光纤中能进行远距离传输,一定要使光信号在光纤中反复进行全反射,才能保证衰减最小,色散最小,到达远端。实现全反射的两个条件为:一定要使光纤纤芯的折射率n1大于光纤包层的折射率N2;光入光纤的光线向纤芯一包层界面入射时,入射角应大十临界角。

  光纤传输材料

  综合布线系统中使用的光纤为玻璃多模850nm波长的LED,传输率为100Mbps,有效范围约20Km.其纤芯和包层由两种光学性能不同的介质构成。内部的介质对光的折射率比环绕它的介质的折射率高。由物理学可知,在两种介质的界面上,当光从折射率高的一侧射入折射率低的一侧时,只要入射角度大于一个临界值,就会发生反射现象,能量将不受损失。这时包在外围的覆盖层就象不透明的物质一样,防止了光线在穿插过程中从表面逸出。

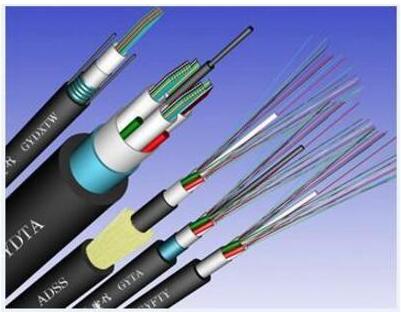

  生产的光纤,无论是玻璃介质还是塑料介质,都可传输全部可见光和部分红外光谱。用光纤做的光缆有多种结构形式。短距离用的光缆主要有两种:

  一种层结构光缆是在中心加钢丝或尼龙丝,外束有若干根光纤,外面在加一层塑料护套;

  另一种是高密度光缆,它有多层丝带叠合而成,每一层丝带上平行敷设了一排光纤。

  光纤传输速率及传输距离介绍

  1:传输速率1Gb/s,850nm

  a、普通50μm多模光纤传输距离550m

  b、普通62.5μm多模光纤传输距离275m

  c、新型50μm多模光纤传输距离1100m

  2:传输速率10Gb/s,850nm

  a、普通50μm多模光纤传输距离250m

  b、普通62.5μm多模光纤传输距离100m

  c、新型50μm多模光纤传输距离550m

  3:传输速率2.5Gb/s,1550nm

  a、g.652单模光纤传输距离100km

  b、g.655单模光纤传输距离390km(ofstruewave)

  4:传输速率10Gb/s,1550nm

  a、g.652单模光纤传输距离60km

  b、g.655单模光纤传输距离240km(ofstruewave)

  5:传输速率在40Gb/s,1550nm

  a、g.652单模光纤传输距离4km

  b、g.655单模光纤传输距离16km(ofstruewave)
