在这个信息产业化的时代，无论是新兴技术的应用还是智慧城市的建设都离不开基础网络。基础网络的建设以场地，有源的终端和互联设备，以及构建网络的基础互连通道--布线系统为主。布线系统需要在现场进行施工安装，易受环境，产品质量，安装工艺等因素影响，是决定网络传输质量的最重要环节。布线系统的可靠性不仅取决于工程中的质量监督，更要严把最后一关，现场验收测试。现在为您介绍光纤链路测试。

　　10G 光纤链路测试

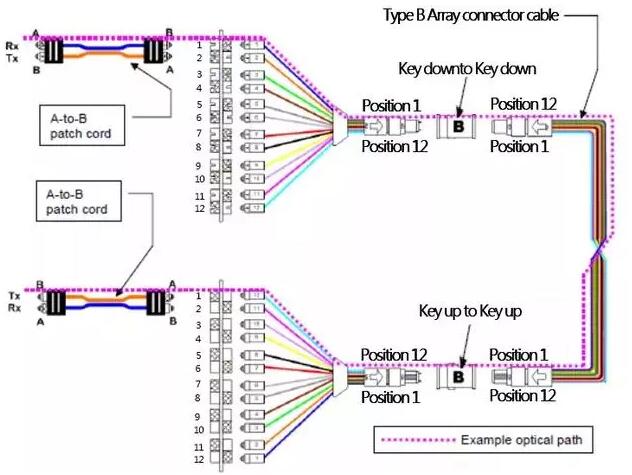

　　MPO连接器可以支持至少12芯光纤，MPO连接器主要使用于预连接光缆。因为MPO光纤存在12芯通道，针对双工传输，主要有A,B,C三种种极性的连接方式(MPO光纤链路极性。三种方式都是为了发射端连接到接收端。为了整条链路的兼容性和一致性，10G光纤通道里，MPO主干链路的极性主要采用的B类方式，两端通过MPO转LC的模块盒转成LC接口，然后通过LC跳线连接设备，此种情况主要应用在数据中心高密度布线系统。

　　被测链路：

　　1条MPO-MPO光纤跳线，两端为MPO-LC模块的主干链路。

　　步骤：

　　1)设基准：

　　2根FC-LC测试跳线连接光源和光功率计。

　　2)断开跳线和适配器的连接

　　3)接入被测光纤(两端为MPO-LC模块盒，中间是MPO-MPO预连接光缆)，将LC测试跳线分别接入两端模块1口。

　　4)记录保存当前被测光纤通道的损耗值，然后将光源端LC跳线更换到模块2-12口记录并保存，直到完成12个通道的损耗测试。

　　400G/100G MPO 光纤链路测试

　　一条标准的MPO/MTP链路是由两端两根MPO跳线，两个MPO适配器和MPO的预连接主干光缆组成。在TIA-568-C.0-2009B.4里，针对并行多通道传输，给出了A和B两种方式。

　　为了保障链路的兼容性和单一性，施工和维护比较方便，特别是经常插拔和更换的MPO跳线，在40G/100G布线系统中，更常使用方式B。40G和100G的通道数量不同，但是其传输链路模型是相同的，都是使用MPO/MTP接口进行端到端的传输。因此，我们以40G单通道传输为例，测试时需注意预连接光缆和跳线的端口端口类型----有引导针(公头)和无引导针(母头)。

　　下面以最常见的两端都无引导针(母头)的MPO光纤链路模型进行测试。

　　被测MPO链路(母-母)：

　　工具：MPO光源和MPO光功率计(MPO 专用测试光源和光功率计，仪器的MPO端口内含有12个光源出口和光功率计入口)。

　　步骤：

　　1)设基准：

　　用MPO-MPO(公-公)跳线短接MPO光源和MPO光功率计，在仪器上先选择跳线对应的极性，然后按下参考值(设置基准)设定按钮，此时光功率计记录下收到的初始光功率值。

　　2)加入MPO-MPO(公-公)

　　保持光源端的跳线连接不变，仅拔下光功率计的跳线插头，然后在光功率计上加一根质量合格、极性正确的MPO-MPO(公-公)测试跳线(应事先测试合格)。

　　3)测试

　　将仪器置于测试主界面，将光源和光功率计上的测试跳线分别插入被测链路的两端，按下测试键，数秒钟后仪器给出合格/失败结果(或给出类似提示/图示)，按下存贮键，命名并保存测试结果。继续测试下一根MPO光纤。

　　由于光纤链路在满足人们对高带宽的需求方便具有巨大优势，光纤的使用范围越来越广，无论是布线施工人员，还是网络维护人员，都有必要掌握光纤链路测试的技能。
