弱电工程深化设计是非常重要的内容，做好深化设计方便施工，并且制定有效的施工方案。

　　弱电系统工程深化设计的依据

　　1、确定的智能化总体设计文件，招投标后签订的工程承包合同，标书、投标文件及承诺书。

　　2、建设方提出的经监理同意的有关技术要求。

　　3、相关专业如建筑、结构、空调通风、给排水、强电等提出的配合资料。

　　4、相关的国家及地方标准、规范。主要的国标有：

　　《GB/T 50314-2006智能建筑设计标准》

　　《GB 50339-2003智能建筑工程质量验收规范》

　　《GB 50303-2002建筑电气工程施工质量验收规范》

　　《GB 50116-98 火灾自动报警系统设计规范》

　　弱电系统工程深化设计的主要技术文件组成：

　　图纸目录、设计说明、主要设备表、计算书(供内部使用及存档)，其中目录按子系统分列，先列新图后列重复使用图。

　　设计说明中应包括工程设计概况、主要指标、施工要求、设备订货要求、防雷接地措施、所选标准图集的编号、页次。

　　图例符号(一般只标出非标的、补充的图例符号)。

　　弱电系统工程深化设计图纸(依设计顺序)

　　1、各系统平面图

　　原则上平面图应按子系统分别出图。应在经过整理后的建筑平面图上绘制，保留门窗、墙体、轴线、尺寸、房间名称;将所有墙体、柱体填充删除、建筑线细化(线宽0.18-0.2)。另设定电气图层(线宽一般0.5;干线1.0)

　　弱电平面应包括箱体位置、线缆走向、终端器件位置等。标注箱体编号、型号、规格;回路编号、电缆的型号规格及敷设方式;终端的编号等。据需要添加设计说明。图纸应采用标准的图幅及比例(1:100,1:150，总平面1：300)。

　　对于较小的子系统，可合并绘制平面图。

　　2、机房平面布置图(1:50,1:75)

　　机房平面布置图包括UPS、操作台、机柜、精密空调的平面位置，主要管槽的进出位置及走向。弱电系统防雷接地保护做法要求。

　　3、弱电竖井平、立、剖面图

　　按比例确定管槽及层箱相互空间位置，确定弱电电源插座位置、机柜位置(弱电间一般不小于5平方米)

　　4、系统图

　　包括软件结构方框图、监控方框图、按建筑立面层数绘制的竖向系统图等，一般按子系统分别绘制，全面具体地反映各系统的结构、组成及设备器件的位置和数量。系统图一般应附有主要设备材料表(名称、型号、规格、数量、单位、备注)，并附以主要的控制要求，安装要求。

　　5、弱电总平面图

　　弱电总平面图包括所有机房位置;建筑红线内埋地、架空线缆的路由、型号、规格、人/手孔及敷设方式等;穿过道路时的保护铁管长度、管径等。一般会附加周界报警、巡更点、小区道路音响等内容。

　　6、弱电接线图

　　弱电接线图即端子接线图。弱电层箱、DDC箱等箱盖内应贴弱电接线图。此图是接线施工、维修、调试的依据。

　　7、安装大样图。

　　8、天线方位、朝向及基座图。

　　9、防雷接地及等电位做法图。

　　计算书

　　在总体设计计算书基础上进行，包括主干线槽占槽率、线缆使用总量、终端点位等计算。

　　不同的工程设计的弱电系统不同，下面重点介绍一些重要行业的弱电设计。

　　一、酒店

　　1、综合布线系统

　　2、计算机网络及无线WIFI覆盖系统

　　3、程控交换机系统

　　4、卫星电视及有线电视系统

　　5、VOD视频点播系统

　　6、公共广播及背景音乐系统

　　7、信息发布系统

　　8、无线对讲系统

　　9、多媒体会议系统

　　10、KTV点歌系统

　　11、视频监控及视频分析系统

　　12、紧急报警系统

　　13、电子巡更系统

　　14、客房电子门锁系统

　　15、门禁一卡通系统

　　16、电梯控制系统

　　17、电梯五方对讲系统

　　18、停车场管理系统

　　19、车辆引导及反向寻车系统

　　20、客房控制系统

　　21、酒店管系统及预约定房系统

　　22、餐饮管理系统

　　23、智能照明系统

　　24、楼宇自控系统

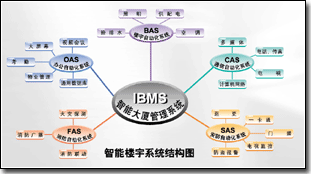

　　25、IBMS系统集成

　　26、机房建设工程

　　二、医疗

　　1、综合布线系统

　　2、计算机网络及无线WIFI覆盖系统

　　3、程控交换机系统

　　4、卫星电视及有线电视系统

　　5、VOD视频点播系统

　　6、公共广播及背景音乐系统

　　7、信息发布系统

　　8、无线对讲系统

　　9、多媒体会议系统

　　10、子母时钟系统

　　11、视频监控系统

　　12、入侵报警系统

　　13、电子巡更系统

　　14、电梯五方对讲系统

　　15、门禁系统

　　16、一卡通消费系统

　　17、停车场管理系统

　　18、车辆引导及反向寻车系统

　　19、智能照明系统

　　20、能源计量系统

　　21、楼宇自控系统

　　22、IBMS系统集成

　　23、机房建设工程

　　24、排队叫号系统

　　25、手术示教系统

　　26、医院对讲系统

　　27、无线临床系统

　　28、婴儿防盗系统

　　29、输液无线呼叫

　　30、ICU控视系统

　　31、自动取药系统

　　32、远程医疗系统

　　33、HIS/RIS/LIS/CIS/PACS系统

　　34、容灾备份系统

　　三、商业综合体

　　1、综合布线系统

　　2、计算机网络及无线WIFI覆盖系统

　　3、程控交换机系统

　　4、有线电视系统

　　5、公共广播及背景音乐系统

　　6、信息发布系统

　　7、无线对讲系统

　　8、多媒体会议系统

　　9、POS收银系统

　　10、视频监控及视频分析系统

　　11、紧急报警系统

　　12、访客系统

　　13、电子巡更系统

　　14、门禁一卡通系统

　　15、电梯控制系统

　　16、电梯五方对讲系统

　　17、停车场管理系统

　　18、车辆引导及反向寻车系统

　　19、能量讲费系统

　　20、远程抄表系统

　　21、智能照明系统

　　22、楼宇自控系统

　　23、IBMS系统集成

　　24、机房建设工程

　　四、校园

　　1、综合布线系统

　　2、计算机网络及无线WIFI覆盖系统

　　3、程控交换机系统

　　4、有线电视系统

　　5、公共广播系统

　　6、信息发布系统

　　7、机房建设工程

　　8、多媒体会议系统

　　9、视频监控及视频分析系统

　　10、门禁系统

　　11、消费系统

　　12、校园一卡通系统

　　13、报警系统

　　14、停车场管理系统

　　15、电子班牌系统

　　16、自动录播系统

　　17、身份认证与屏蔽系统

　　18、多媒体教学系统

　　19、智慧校园和智慧课堂系统

　　20、三网三云系统

　　五、小区、会所、售楼部

　　1、综合布线系统

　　2、计算机网络及无线WIFI覆盖系统

　　3、程控交换机系统

　　4、有线电视系统

　　5、公共广播及背景音乐系统

　　6、信息发布系统

　　7、机房建设工程

　　8、远程抄表系统

　　9、视频监控及视频分析系统

　　10、门禁一卡通系统

　　11、楼宇对讲系统

　　12、停车场管理及车位引导系统

　　13、电子巡更系统

　　14、报警系统

　　15、多媒体会议系统

　　16、KTV点歌系统

　　17、电子沙盘

　　18、虚拟迎宾

　　19、全息投影
