光缆线路工程验收标准规范

时间:2020-04-29 16:51 来源:Pheenet菲尼特 作者:小菲 点击:

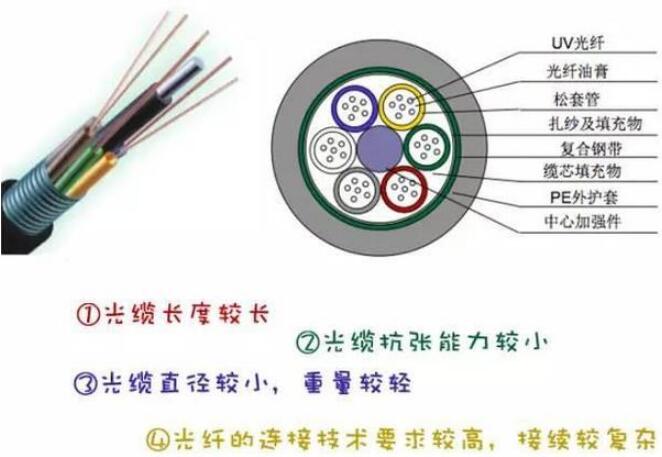

  光缆是整个弱电综合布线的重要组成,也是传输信号的主干线路,没有光缆,就无法传输强大数据业务,光缆在弱电重要性可想而知。今天说下光缆线路工程的验收标准,在施工中一定要注意,按照光缆验收标准来施工,便于后期检查验收,达到交会付要求,具体验收细节如下。

光缆线路

  1、 机房端

  1、 入局光缆在进出孔、ODF架端要挂牌编号,标牌与竣工资料相符;

  2、 进/出局光缆和用户光缆应全部检查光缆的预留长度、盘放安置、保护措施及成端质量。

  3、 进/出局光缆内的金属构件在终端处要接地;

  4、 入局光缆进出孔要用防火泥堵塞;

  5、 光缆在槽道中布放应顺直,无明显扭绞、交叉,不得溢出槽道,拐弯适度,无死弯,光缆进出槽道部位应绑扎并有挂牌;

  2、 交接箱

  1、 交接箱装配应零配件齐全,接头排应无损坏,端子牢固,编扎好的成端光缆应在箱内固定,并进行对号测试和绝缘测试,漆面应完好。

  2、 交接箱必须单设接地,接地线应符合设计要求,其接地电阻应不大于10欧姆。进入交接箱的光缆必须接地并挂标识牌。

  3、 交接箱箱号、光缆编号的漆写(印)应符合设计要求,交接箱箱盖的内侧有光缆线路路由示意图。交接箱内跳纤布放合理、整齐,无接头且不影响模块支架开启;

  4、 墙式交接箱的安装位置,应选择坚实、牢固、安全的墙面,交接箱底部距地平线、箱体距墙角应符合设计要求(包括室内交接箱);架空交接箱的安装,应根据设计要求采用H型杆,并加装工作平台;落地式交接箱的安装位置的选择箱体就位的坚固件必须牢固、安全、可靠,安装高度、防潮措施应符合设计要求。

  5、 成端是否规范(要有余留,保证可随时调换,特别是主干光缆部分)

  6、 交接箱下方光缆进出口、光缆引管上端必须进行防鼠、蚁处理。

  3、 线路

  架空杆路:

  1、 架空光缆抽查的长度应不小于光缆全长的10%,沿线检查杆路与其他设施间距(含垂直、水平)、光缆及接头安装质量、预留光缆盘放、与其他线路交越、靠近供电线保护措施。

  2、 电杆应按设计规定的杆距立杆。一般情况下,市区光缆线路的杆距为35~40m,郊区明线线路的杆距为45~50m。因地形特殊情况距离不要超过65米。

  3、 竖立电杆应达到下列标准:直线线路的电杆位置应在线路路由的中心线上,电杆中心线与路由中心线的左右偏差应不大于50㎜,电杆本身应上下垂直。角杆应在线路转角点内移,水泥电杆的内移值为100~150㎜,木杆的内移值为200~400㎜,因地形限制或装撑木的角杆可不内移。终端杆竖立后应向拉线侧倾斜100~200㎜。

  4、 拉线装置应符合设计要求,拉线应采用镀锌钢绞线,拉线扎固方式以设计的材料为准进行实施。

  5、 靠近高压电力设施及热闹市区的拉线,应根据设计规定加装绝缘子。绝缘子朝上的拉线上部长度应适量,但绝缘子距地面的垂直距离应在2m以上,拉线绝缘子的扎固规格应符合设计要求。人行道上的拉线宜以竹筒或木桩保护。

  6、 拉线上把与水泥电杆应用抱箍法结合起来;与木杆可用捆缚法。

  7、 号杆应按设计规定进行安装。号杆的字或牌的高度,最末一个字或杆号牌下边缘应距地面2.5m,杆号应面向街道。在同一个机房的配区风,应采用同一种方法书写。

  8、 杆路与其他设施的最小水平净距应符合规定标准。即与消防栓净距1m,与地下管线为0.5~1m,与人行道边石距离0.5m,市区树木距离1.25m,房屋建筑距离2m,郊区树木距离2m,

  9、 杆路与其他设施的最小垂直净距应符合规定标准。即在市内街道,最低缆线到地面的垂直净距为5.5m;在胡同(里弄)垂直净距为5m;公路上的垂直净距应高于5.5m;一般土路为4.5m;房屋建筑为0.6m;过河流时,最低缆线距离最高水位时最高桅杆顶为1m;

  10、 杆路与电力设施的最小垂直净距应符合规定标准。与1kv以下电力线,最高线缆到供电线条的最小垂直净距为1.25m,1~10kv以下电力线最小垂直净距为4m,35kv以上必须在5m以上;与供电线接户线(带绝缘层)的净距为0.6m,与霓虹灯及铁架、电力变压器距离为1.6m。

  11、 线路与电力线交越无法达到上述要求时,应使用专用的电力绝缘套管做好保护。

  12、 挂钩的间距应为500㎜,允许偏差±30㎜,电杆两侧的第一只挂钩应各距电杆250㎜,允许偏差±20㎜。

  13、 架空敷设后的光缆应平直,无扭转,无机械损伤。光缆每隔5杆档作一处杆弯预留,预留在电杆两侧的挂钩间下垂250~300㎜,并套塑料管保护。

  14、 线路转弯、过路时必须挂标识牌,内容必须符合运营商甲方的要求。

  管道:

  1、 敷设管道光缆的孔位应符合设计要求。

  2、 管道光缆抽查数为人井总数的10%,检查光缆及接装潢的安装质量、保护措施、预留光缆的盘放以及管口堵塞、光缆及子管标志。

  3、 直埋式光缆应全部沿线检查其路由及标石位置、规格、数量、埋深、面向以及加固保护措施。

  4、 在孔径大于等于90㎜的水泥管道或塑料管理内,应一次敷足三根或三根以上的子管。

  5、 子管不得跨井敷设,在管道内不得有接头,子管管孔应按设计要求封堵。

  6、 敷设管道光缆的曲率半径必须大于光缆直径的20倍。

  7、 以人工方法牵引光缆时,应在井下逐段接力牵引。绕"8"字敷设时其内径应不小于2m。

  8、 敷设后的光缆应靠人井壁,以扎带绑扎搁架上,保持平直,无交叉、扭转,无明显刮痕和损伤。

  9、 敷设后的光缆接头留长应按设计要求预留,在出管孔150㎜以内不应作弯曲处理。

  10、 敷设后的光缆在每一个人井内应及时挂标识牌,内容按甲方规定的标准进行填写。

  11、 光缆通过白蚁危害地段时,应根据设计要求采取防护措施。

  12、 子管施工工艺是否符合规范或设计要求;主要内容有:(1)塑料子管规格型号;(2)占用管孔位置;(3)子管在人(手)井中留长及标志;(4)子管敷设质量;(5)子管堵头及子管口盖的安装;

  13、 光缆的接续与封装:

  1、 接续套管的型号规格、程式应符合设计要求。

  2、 光缆加强芯的连接应根据接头盒的结构夹紧、夹牢,并能承受与光缆同样的拉力。

  3、 光纤接续损耗应符合设计要求。

  4、 接头盒的安装:1)吊挂式架空光缆接头两端的光缆应做伸缩弯,两端的预留光缆应盘放有邻杆上,2)管道光缆接头必须安装在人井正上方的光缆接头盒托架上,接头光缆应紧贴人井壁或人井搁架,盘成"O"型圈,并用扎线固定。注意"O"型圈的曲率半径不得小于光缆直径的20倍。

  5、 光缆接头盒必须绑扎牢固,分支出来的每一根光缆,必须挂有甲方的标识牌,内容必须符合要求。

  4、 测试

  1、 中继段光纤线路时应对每根光纤都进行测试,验收时测试数量应不少于光纤芯数的25%。

  2、 中继段光纤背向散射信号曲线竣工时应对每根光纤都进行检查,验收时抽测数量应不少于光纤芯数的25%。

  3、 多模光纤的带宽及单模光纤的色散竣工及验收测试按工程要求确定。

  4、 接头损耗的核实,应根据测试结果考虑光纤衰减。

  5、 测试指标:一般单个接头点损耗值应不大于0.08dB、中继段平均损耗值应在:0.15~0.25 dB/Km范围内。

  1) 架空部分标准:1、核对杆路走向、电杆拉线(撑杆)埋设位置、杆高杆距、拉线程式、光缆接头位置、余留光缆位置、杆路总长度等与竣工图纸一致。2、光缆与吊线无交叉,钢绞线的垂度小于30厘米,挂钩间距均匀且为50厘米(正负2厘米)。3、光缆横过电杆点要余留滴水弯,滴水弯底部距离钢绞线15-20厘米;横过特殊杆时,光缆应加套软管保护。4、光缆接头处每侧预留15米(正负2米),接头及余缆要捆扎好,固定于电杆上并挂牌标记,接头盒应将热缩管向下垂直固定在电杆上,遇电杆为横跨电杆,接头盒应摆放在靠路的另一侧。5、光缆每500米或有需要的地方(横跨马路前一条电杆、引上井/杆、接入机房外等)要有盘留,盘留不小于20米;盘留光缆应使用7*2.2钢绞线进行辅助固定,辅助线与电杆成45度。6、光缆横跨马路架空净高不低于6米,横跨国道净高不低于7米,并在马路中间吊线上悬挂注意安全的标识或警示牌;7、近路电杆、拉线影响线路及交通安全,要做反光标识处理,有条件的要砌电杆护墩保护。8、光缆挂牌要求:引上杆、接头处、转弯角、横跨马路电杆、盘留处必须挂牌;单条钢绞线单缆每5条杆挂一个牌;多条缆共用一条钢绞线要求每条杆都必须需挂牌。挂牌位置应在距离电杆水平距离30-50厘米处挂牌。9、光缆引上引下应绑扎牢固,采用子管进行保护,子管顶部距离钢绞线50厘米,引上处应采用钢管进行保护,钢管露出地面3米(正负20厘米),钢管与地下PVC管连接处应用水泥进行包封。10、光电缆同杆路敷设应上下分离,距离不小于30厘米,且光缆吊线应位于电缆吊线之上。11、架空光缆的固定、余线的绑扎、挂牌均采用套索铁线,不能用其他材料代替;光缆弯曲半径大于光缆直径的20倍。12、新立电杆应喷有电信LOGO和电杆编号,区分7、8、9米杆定喷号位置。13、架空光缆与电力线交叉处应采用硅芯绝缘管对光缆进行保护;架空光缆与电力线平行(少于规范要求距离)的地方,必须采用硅芯绝缘管对光缆进行保护。(二)管道部分标准:

  1、核对管道路由走向及长度与竣工图纸一致;管孔原则上按设计位置占用,管孔占用位置与竣工图纸一致。2、光缆在管井内靠井壁固定在托架上,无托架则需使用膨胀钩,要求膨胀钩的钩朝下,光缆固定在膨胀钩的外侧。3、光缆在管井内需用红色套索铁线挂光缆缆牌标记,单盖人井挂1个牌,双盖人井两边各挂1个。4、光缆接头处每侧预留10米(正负2米),余缆要捆扎整齐并捆扎于托架上(无托架,使用膨胀钩成三角固定),接头应固定在光缆维护部门核准的接头架上。5、光缆每500米或有需要的地方(跨桥梁/沟渠处等)要有盘留,盘留长度为15-20米。6、光缆在管井内不能与其它缆线缠绕交错。7、地下室余缆盘绕整齐,盘绕直径0.8米(正负0.2米)并竖直在线梯上方,牢固地放置。8、子管敷设要求采用三色或者四色满容量敷设,多根子管按颜色顺序排列全路径一致,子管出管孔(PVC大管孔)口余留15-20厘米,空余子管需用子管塞进行封堵。9、井内光缆的固定、余线的绑扎、挂牌均采用套索铁线,不能用其他材料代替;光缆弯曲半径大于光缆直径的20倍。10、验收时发现有人井、井圈损坏,井盖丢失等附属设施不足等问题,要在验收报告中体现出来。

  (三)光缆成端部分标准1、核对光缆成端按设计安装整齐牢固,现场与竣工图纸一致。2、光缆配线架(ODF)应接地良好,必须安装牢固、整齐,光缆开剥段到熔接盘必须软管保护,光缆纤芯熔接盘摆放稳固,纤芯熔接点在热缩管内中心位置,纤芯盘纤整齐无损伤。3、光缆交接箱:光缆施工完毕,必须对光缆交接箱的光缆进出口用胶泥等物品进行堵塞,光缆在光交箱内必须用钢箍固定;从光缆开剥端至终端盒部分的光纤用塑料软管过渡连接,走线要合理美观。4、光终端盒(OTB)必须安装在室内固定的物体上,光缆在OTB内必须用钢箍固定;从光缆开剥端至终端盒部分的光纤用塑料软管过渡连接,不能任意移动,要有防雷措施。5、ODF架尾纤余长盘绕整齐,并按ODF架实际情况做适当保护。6、加强芯接地正确,加强芯需接独立保护地。7、新建光缆工程中引入机房机架的光缆原则上采取加强芯为非金属介质的室内光缆。8、光缆应在入口处、走线架转角处、ODF架上方与走线架之间明显的位置挂牌。9、光缆在室内与天花板交汇引落时,应用塑料管包封。

  五、光缆布线直埋铺设有什么要求

  1) 光缆布放前,应对施工及相关人员就施工应注意的事项进行适当的培训,如放线方法要领和安全等内容,并确保施工人员服从指挥。

  2) 核定光缆路由的具体走向,铺设方式,环境条件及接头的具体地点是否符合施工图设计。

  3) 核定地面距离和中继段长度。

  4) 核定光缆穿 越障碍物需要采取防护措施地段的具体位置和处理措施。

  5) 核定光缆沟坎,护坎,护坡,堵塞等光缆保护的地点,地段和数量。

  6) 光缆与其他设施,树木,建筑物及地下管线等最小距离要符合验收技术标准。

  7) 光缆的路由走向,铺设位置及接续点应保证安全可靠,便于施工,维护。

  8) 开挖缆沟前,施工单位应依据批准的施工图设计沿路由撒放灰线直线段灰线撒放应顺直,不应有蛇形弯或脱节现象。

  9) 直埋光缆尝试要按标准要求进行挖掘。

  10) 不能挖沟的地方可以架空或钻孔预埋管道铺设。

  11)由于爬坡直埋光缆较重,且布放地形复杂,因此施工比较困难,所需人工较多,应配备足够人员

  12) 沟底应平缓坚固,需要时可预填一部分沙子,水泥或支撑物。

  13)光缆布放时,工程技术人员应配备必要的通信设备,如对讲机喇叭等。

  14)光缆的弯曲半径应小于光缆外径的15倍,施工过程中不应小于20倍。

  15)铺设时可用人工或机械牵引,但要注意导向和润滑。

  16)机械牵引时,进度调节范围应在3~15m/min,调节方式应 无级调速,并具有自动停机性能。牵引时应根据牵引长度,地形条件,牵引张力等因素选用集中牵引,中间辅助牵引,分散牵引等方式。

  17)光缆布放完毕,光缆端头应做密专卖店防潮处理,不得浸水。

  18)铺设完成后,应尽快回土覆盖并夯实。

  总结下,光缆施工完后一定及时做光缆挂牌,以便后面便识,并且做好光缆保护,防止被人为破坏。光缆是信号传输重要载体,是非常重要,保护好光缆完整性,就是保护好整个网络正常运行。
