综合布线的设计是许多从事弱电行业的人都觉得烧脑以及麻烦的事，更别提行政大楼综合布线的设计了。今天小编就来跟大家好好说说行政大楼综合布线如何设计。

　　一、综合布线系统

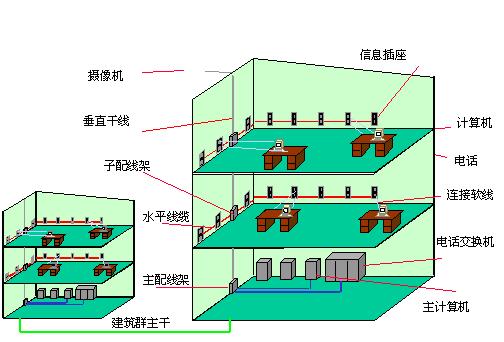

　　系统采用六类布线系统，由工作区子系统、水平布线子系统、垂直布线子系统、管理间子系统、设备间子系统组成。

　　外网、内网及电话外进线引至弱电机房，弱电机房作为服务中心的总管理机房。由本机房引出外网、内网光纤及语音大对数线缆至各层各区域管理间，再由各区域管理间引六类非屏蔽网线至各个信息插座。

　　1)工作区子系统

　　前端信息点分为外网数据点、内网数据点、备用数据点、语音点4种信息点，所有信息点均采用6类非屏蔽模块。服务窗口及服务窗口内办公每个工位设置1组信息点(每组信息点包括1个外网点、1个内网点、1个备用点、1个电话点)。在各服务大厅内设置信息查询、信息发布、排队叫号、排队叫号显示屏等信息点。

　　2)水平及垂直布线子系统

　　所有语音和数据水平线缆均采用6类4对非屏蔽双绞线，卡接在19"的24口配线架上，外网、内网及备用垂直干线均采用24芯万兆多模光纤，熔接在19"的光纤配线架上，语音电话垂直主干采用25对大对数电缆，卡接在19"的110配线架上。

　　3)管理间子系统

　　在各个相对独立的服务区域内设置区域管理间，各管理间外网数据及电话和内网数据水平线缆卡接在不同的24口配线架上，外网、内网及备用垂直主干光纤熔接在19\U+201D的光纤配线架上，语音电话垂直主干采用50对大对数电缆，卡接在19"的110配线架上，设备间内采用19"机柜安装配线设备。

　　4)设备间子系统

　　弱电机房作为总设备间，设备间内垂直干线光纤熔接在19"的光纤配线架上。语音电话垂直主干卡接在19"的110配线架上，配线架均安装于19"标准机柜内。

　　5)所有水平线缆采用六类UTP线缆沿弱电桥架敷设，出桥架后穿入JDG25管沿墙面/柱子/地面敷设至各信息点处。

　　6)主干线缆沿水平及垂直弱电桥架敷设至各区域楼层管理间内的综合布线机柜内。

　　7)服务大厅由架空地板处的线缆沿地面线槽敷设，地面线槽规格仅为示意，可由中标单位结合现场装修进行深化调整。

　　8)除特殊标注外，信息点距地0.3米安装，服务大厅信息点结合家具安装。各数据信息点附近设单相电源插座，由电气专业提供。

　　二、信息发布系统

　　系统采用TCP/IP网络架构，基于政务网进行设计，由管理工作站、液晶显示一体机、触摸查询一体机、LED全彩屏等组成。信息发布管理平台暂设置在弱电机房。

　　在一层大堂设置一块点间距为P6面积约30平方米的室内全彩大屏，具体尺寸结合装修设计确定;LED大屏幕由电气专业提供380V电源，按1KW/m%%172预留供电容量。

　　在各电梯前厅设置42寸液晶显示一体机，在公证处服务大厅、公共资源交易门厅、婚姻登记门厅等候区设置42寸显示一体机，在各个服务大厅及大堂预留触摸查询一体机的信息点，可根据需要增加设备。

　　液晶显示一体机的具体规格和安装方式(吊装、壁装、嵌入式安装等)需结合装修确定。

　　液晶显示一体机通过UTP线缆连接至政务网接入交换机。

　　各显示单元的电源由强电专业提供。

　　三、多媒体会议系统

　　本次设计主要对评标室、询标室、开标室、联席会议室，三层会议室(颁证室)、大会议室进行设计，设计内容包含会议发言系统、音频扩声系统、投影显示系统、集中控制系统等，满足多媒体会议使用需求。

　　开标室内设置4只音箱覆盖全场，配置1套数字会议系统及数字音频处理设备，以满足会议扩声的需要。设置1台大于5000流明高亮度投影机和1块120寸的电动升降投影幕，用于视频显示，并设置2台50寸液晶电视用于辅助显示。

　　评标室内设置4只音箱覆盖全场，配置1套数字会议系统及数字音频处理设备，以满足会议扩声的需要。设置1台大于5000流明高亮度投影机和1块120寸的电动升降投影幕，用于视频显示，并设置2台50寸液晶电视用于辅助显示。

　　联席会议室内设置2只音箱覆盖全场，配置1套数字会议系统及数字音频处理设备，以满足会议扩声的需要。设置1台大于5000流明高亮度投影机和1块120寸的电动升降投影幕，用于视频显示。

　　三层会议室(颁证室)内设置2只音箱覆盖全场，配置1套数字会议系统及数字音频处理设备，以满足会议扩声的需要。设置1台大于5000流明高亮度投影机和1块120寸的电动升降投影幕，用于视频显示。

　　三层大会议室内设置设置1套数字会议系统满足各类讨论型会议的需求，在主席台两侧分别设置1组线阵列主音箱、拉声像音箱和超低音音箱覆盖整个会场，在主席台设置2台舞台返听音箱，系统配置调音台、反馈抑制器、均衡器、数字音频处理设备，满足会议扩声的需要。设置1台大于8000流明高亮度长焦投影机和1块250寸电动升降投影幕用于视频显示。设置3台一体化摄像机，可在会议报告、发言时配合会议主机实现自动跟踪发言人进行拍摄，并把采集到的图像通过投影显示系统展示出来。设置1套中控主机、无线触摸控制屏及配套控制软件对会议室内的音、视频设备进行集中控制管理。

　　四、排队叫号系统

　　在各层服务大厅设置排队叫号管理系统，系统由发号主机、虚拟叫号器、LED窗口显示屏等设备组成。

　　本次设计在各服务大厅设置发号主机，在各对外服务窗口设置虚拟叫号器(受理窗口电脑安装)、LED窗口显示屏。

　　发号机及前端LED窗口显示屏接入政务网，通过政务网进行数据传输。

　　发号机自带叫号广播喇叭，实现叫号广播。每个工位窗口上方设置一套窗口显示屏，显示屏需结合装修安装。发号主机及窗口显示屏由强电专业现场提供供电电源。

　　五、公共广播系统

　　系统由广播主机、功率放大器、呼叫站、音源及前端喇叭等设备组成。

　　广播中心设置一层监控室内，配置广播控制中心主机、呼叫站、功率放大器以及分区控制主机等设备，对本工程的广播系统进行集中管理。

　　公共广播系统喇叭全部采用消防喇叭，分区按消防分区。

　　当发生火灾时，消防联动信号切断公共广播系统，强制投入消防广播。

　　六、视频安防监控系统

　　系统采用数字监控系统，基于智能化设备网进行数据传输。

　　监控中心设置在监控室，内设操作台及电视墙，实现对前端监控摄像机的集中监控和管理。系统平台及存储设备设置于相邻的弱电机房。电视墙由3*12共36块液晶监视器组成。存储设备按满足所有摄像机按1080P分辨率24小时不间断、不失真地录像，并存储30天时间进行设计。

　　所有摄像机均采用1080P高清红外网络摄像机。摄像机主要监控以下区域：所有对外出入口、各层电梯前厅、楼梯口、公共走廊、电梯轿厢、服务大厅的各对外服务窗口、公共资源交易中心开评标室、各重要机房等区域。同时在开评标室设置了拾音器，满足录音要求。

　　为服务中心设置1套智能化设备网作为视频监控、入侵报警、门禁系统等智能化系统的数据传输网络。采用核心层和接入层三层网络架构，核心交换机设置在弱电机房内，接入交换机设置在各层弱电间内。核心交换机与接入交换机之间均采用6芯多模光纤进行连接，实现千兆骨干、百兆到桌面的传输速率。

　　系统采用UPS不间断电源集中供电方式，在弱电机房内设置1台30KVAUPS，为视频安防监控系统、入侵报警系统、门禁管理系统以及设备网的前端设备供电，平台及存储设备由弱电机房内的40KVAUPS供电。UPS后备时间均为1小时。

　　所有摄像机采用六类UTP线缆，接至接入POE交换机，云台摄像机单独供电。

　　主干电源线采用线缆WDZ-BYJF-3*4.0单独穿JDG25钢管敷设至各楼层安防电源箱。

　　七、入侵报警系统

　　系统由管理工作站、报警主机、布/撤防键盘、总线模块、各种报警探测器组成。系统通过软件与视频安防监控系统实现联动。入侵报警系统预留通讯接口，报警信号可以实时上传至上一级接处警中心。

　　报警管理中心设置在控制室，报警主机与各探测器之间采用总线连接，系统共设置两条报警总线。在一层进入大楼的各出入口、财务室等处设置双鉴探测器，在服务台、值班室等位置设置手动报警按钮。

　　报警总线采用RVS4*1.0线缆，沿弱电桥架敷设，出桥架后穿JDG20钢管敷设。

　　双鉴探测器电源由楼层安防箱提供，采用RVV2*1.0线缆沿弱电桥架敷设，出桥架后与报警总线共穿JDG20管敷设。

　　八、电子巡更系统

　　系统采用离线式巡更方式，管理工作站设置在一层控制室。

　　巡更点主要设置在各出入口、主要通道、走廊等处，巡更点的位置可根据管理需要按照后期巡更路线进行调整。

　　九、门禁管理系统

　　系统采用TCP/IP网络架构，管理平台暂设置在一层弱电机房内。管理工作站设置在一层监控室，可实现门禁的发卡授权。

　　系统主要由管理工作站及发卡授权设备、网络型门禁控制器、读卡器、出门按钮、电控锁等设备组成。

　　门禁点主要设置在重要机房、财务室、凭证库、评标区域等处。

　　门禁系统与消防系统实现联动，门禁系统每层的供电回路开关均带DC24V分励脱扣+辅助触点，由消防专业提供24V强切信号，当发生火灾时，联动打开相应楼层的门。

　　网络型门禁控制器设置在各层弱电间内，门禁控制器引至读卡器的线缆采用RVV6*1.0，引至出门按钮的线缆采用RVV2*1.0,引至电锁的线缆采用RVV4*1.0，沿弱电桥架敷设，出桥架后单独穿JDG20管敷设。

　　十、建筑设备管理系统

　　系统由管理工作站、现场控制器(DDC)、各类传感器及执行机构组成。

　　工作站设置在监控室内，通过TCP/IP网络与DDC相连，实现对服务中心内的新风换气机的控制和管理，预留与地下冷冻机房设备的控制接口。

　　系统对新风阀、排风阀进行开关控制，在空气过滤器两端设置压差开关，当过滤器阻塞时系统报警;系统对送排风机进行启停控制、监测风机手自动状态、事故报警;并通过设置风机压差开关对风机运行状态进行监测。

　　在服务大厅设置空气质量传感器，根据室内空气品质启停新风换气机。

　　总线采用UTP6类网线，线缆沿弱电桥架敷设，出弱电桥架后穿JDG20钢管敷设。

　　DDC控制器电源采用现场取电方式。

　　十一、机房工程

　　本次对监控室和弱电机房进行机房布局、防静电地板铺设、精密空调、UPS电源及防雷、接地、静电防护等内容。

　　地面铺设600*600抗静电活动地板，铺设高度距地不低于300mm，地面涮防尘漆做防尘处理，机房内均做80mm高亚光不锈钢踢脚线。

　　设置1台制冷量不小于40KW的精密空调，以满足机房设备对温湿度的要求。

　　设置1台容量为40KVA的UPS电源，为弱电机房机柜内的设备供电，设置1台容量为30KVA的UPS电源，为视频安防监控系统、报警系统、门禁管理系统等前端设备供电，UPS电源后备时间1小时，UPS输入端均设置隔离变压器。

　　机房防雷采用三级防雷形式，在低压配电室内设置一级电涌保护器，机房进线柜内设置二级电涌保护器，一级二级电涌保护器由电气专业设计，在UPS电源输出配电箱内安装第三级电涌保护器。室外引入的信号线在接入系统前必须做防雷处理。

　　在防静电地板下铺设静电泄露地网，通过整个地板的等电位联结，进行静电防护。

　　各机房采用联合等电位接地，接地电阻不大于1欧姆。机房内采用M型等电位联结方式，机房内在活动地板下采用100*0.3的铜箔纵横组成1.2米的矩形等电位联结网格，网格四周用30*3的紫铜带组成环状等电位联结带，并通过等电位联结导体将等电位联结带就近与局部等电位联结箱(LEB)进行联结。机房内信息设备的各种金属箱体、壳体、机架、电源线路、PE线、SPD接地线等，均以最短的距离与等电位联结网络相连。

　　机房内照明、消防报警系统、消防灭火系统、送排风系统由其他相关专业负责设计。

　　机房内机柜、UPS、电池、空调等设备根据设备重量安装承重钢制支架。

　　以上就是行政大楼综合布线如何设计的全部内容了，以上智能化系统只是从简单的需要来设计的，弱电系统也是常用的，希望能给予各位一定的帮助。
