一个典型的数据中心供电系统，由中压配电、变压器、低压配电、不间断电源、末端配电以及发电机等设备组成。其中，UPS的主要作用，是在市电电源中断、发电机启动之前，确保所带的负载持续供电，因此，UPS系统包含了储能设备，如蓄电池或飞轮；此外，传统UPS还具有隔离市电侧浪涌、电压骤升骤降等作用。
UPS系统是数据中心供电连续性的重要保障，UPS系统的可靠性直接影响数据中心的可靠性，同时，在绝大多数数据中心，UPS系统的损耗可占IT设备能耗的10%以上。因此，提高UPS系统的可靠性，同时降低其损耗，就成为数据中心UPS系统架构演变的主旋律。
1. 传统UPS供电系统
目前，数据中心内应用最广的不间断电源还是传统UPS，它主要由整流AC-DC、逆变DC-AC和静态旁路3部分电路组成，DC母线上挂接蓄电池，输入AC正常时，经整流和逆变两次转换后为负载供电，同时为蓄电池浮充，输入AC中断时，蓄电池由浮充转放电，经逆变器为负载供电，对负载来说，感受不到输入端电源的中断。
UPS设备的分类
从结构上看，UPS设备可以分为后备式、在线互动式、双转换在线式、Delta 转换在线式等类型，其中前两种主要用于小容量负载（≤5kVA），Delta转换在线式技术受专利保护，因此，大型数据中心主要采用双转换在线式UPS设备。
传统的双转换在线式UPS设备采用可控硅整流，主要的问题是谐波电流畸变率（THDi）高(10-30%)，转换效率低(85-92%)。
随着电力电子器件的发展，呈现出IGBT取代可控硅整流的趋势，IGBT整流的优势是取消变压器，因而降低了成本，同时有比较好的输入特性，在较宽的负载范围内，可以将THDi控制在5-10%之间，最大的好处是效率的提升，通常在87-95%之间。目前，IGBT整流型UPS的可靠性比可控硅整流型略低。
UPS冗余设计
由于UPS设备结构复杂，因此自身容易发生故障，设备冗余可以提高可用性，UPS系统便有了N、N+X、2N、”市电+U电“等架构。
N系统满足基本需求，没有冗余的UPS设备。它的优点是系统简单，硬件配置成本低廉；由于UPS工作在设计满负荷条件下，因此效率较高。其缺点是可用性低，当UPS发生故障，负载将转换到旁路供电，无保护电源；在UPS、电池等设备维护期间，负载处于无保护电源状态；存在多个单故障点。
2N冗余系统的缺点也非常明显，设备配置多、成本高，通常情况下效率比N+X系统更低。
2. 高压直流（HVDC）不间断电源系统
尽管所有国家的市电都是交流，但是IT设备内部都采用直流供电，这就为直流供电提供了可能。事实上，通信行业采用直流48V供电已经有几十年的历史，电力行业也长期采用直流220V作为断路器等设备的操作和控制电源（直流屏）。
传统UPS设备存在效率低、可靠性差、灵活性和扩展性差、故障后不易修复等问题，所以业内一直在寻找替换UPS的方案。

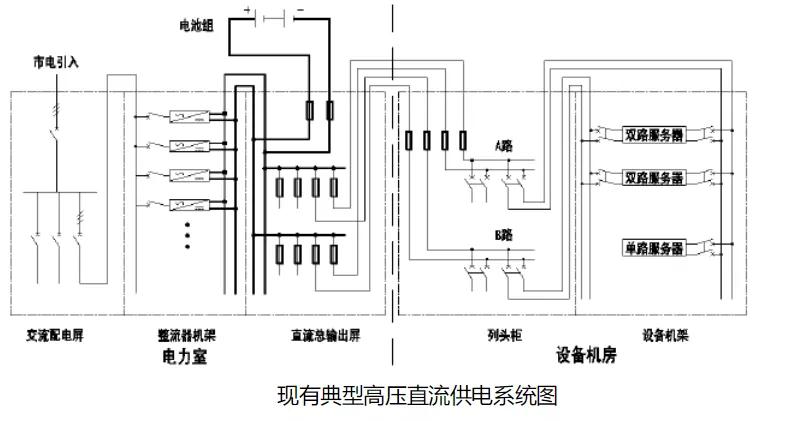

现有主流的高压直流供电系统图，与通信行业48V直流系统架构基本一致。与传统双转换在线式UPS系统的主要区别，是取消了逆变环节，蓄电池挂接在直流母线，与整流器并联，同时为IT设备供电。由于直流电源拓扑简单，因此故障率较UPS有所降低，因采用模块化设计，可在线维护。
3. 分布式不间断电源系统
UPS或HVDC通常采用集中式供电方案，集中式系统的优点是可以实现资源共享，降低成本，其缺点是系统故障范围大，影响面广。
UPS也有小型机分布式供电方案，但是多套分布式小型机系统与1套集中式大型UPS系统相比，小型机的数量多，故障点多，成本高，因此大中型数据中心不会采用分布式UPS系统。
尽管有如上问题，但是对于分布式不间断电源系统的探索，从来没有停止过。谷歌和Facebook都在探索分布式不间断电源系统在IDC数据机房中的应用。
