IBMS系统集成哪些弱电系统,以及需要对接哪些接

时间:2020-01-18 13:49 来源:菲尼特编辑部 作者:Pheenet菲尼特 点击:
       智能建筑的核心是系统集成,包含了对楼宇设备自动化系统(BAS)、办公自动化系统(OAS)和通讯自动化系统(CAS)的整合,以一体化集成的方式实现对信息、资源和管理服务的共享。
正文:
一、系统概述

  智能建筑的核心是系统集成,包含了对楼宇设备自动化系统(BAS)、办公自动化系统(OAS)和通讯自动化系统(CAS)的整合,以一体化集成的方式实现对信息、资源和管理服务的共享。

  系统集成的主要任务是 BMS 监控管理中心的硬件连接和软件设计。分系统监控计算机除了完成本系统的监控和管理功能外,各自通过以太网或其他接口与 BMS 中心相连接,交换和共享信息。系统设计以满足大楼的要求、减低安装开支及困难、提高经济效益为原则,并尽量维持住户的安全。为了配合以上的原则,系统设置一台 BMS 服务器,一台 BMS 监控管理工作站,实现整个系统的协调运行和综合管理,并建立弱电系统数据库,同建筑物智能化系统的其它子系统进行信息交换和共享。BMS 系统客户可通过标准浏览器 Internet Explorer 监视观察、控制整个系统运行情况。整个软件图形界面友好,全中文方式。

  智能化集成管理系统包括网络集成、功能集成、软件集成和操作界面集成等四个主要方面。

  在本系统中将对以下系统进行集成:

  • 广播和背景音乐系统

  • 信息导引和发布系统

  • 视频监控系统

  • 防盗报警系统

  • 门禁和一卡通消费系统

  • 停车场管理系统

  • 电子巡更系统

  • 楼宇自控系统

  • 客房控制系统

  • 电力监控系统

  • 智能照明系统

  • 电气火灾监控系统

  • 其他子系统(UPS监测、机房环境监控等)

  二、系统结构设计

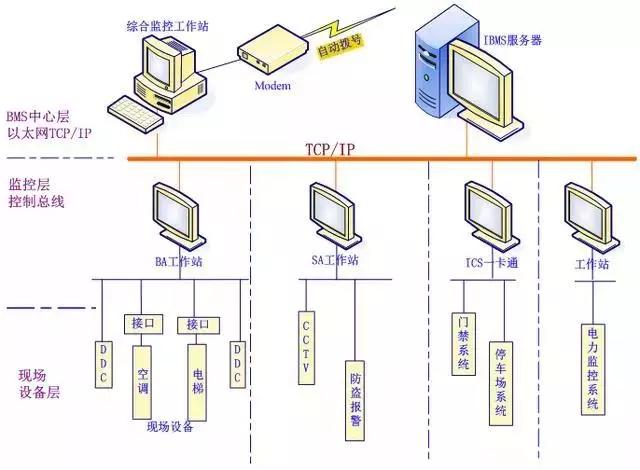

  本项目我们将采用的系统基于中心层、监控层及设备层三层体系结构,中心层以园区智能专网作为承载网络,系统结构图如下:

  1、设备层:该层由智能化集成管理系统中所包括的控制子系统或设备的驱动程序以及相关的综合布线、通讯、计算机网络系统所组成,该层主要完成对子系统现场控制设备的实时信息进行收集和处理,将各子系统的不同通信协议及数据信息格式转换成上层(核心决策层)认可的协议和格式,同时将核心层处理后的信息转换成相应子系统认可的协议和格式,完成对各子系统的控制和管理。该层实际上起到了一个通信网关的作用,也可以称为通信网关(Communication gateway)。

  2、控制层:该层是整个系统的关键部分,是整个系统的“神经中枢”,它完成的主要工作有:

  (1)完成对由底层输入的各子系统的信息按内在的逻辑关系进行加工处理,将处理后的结果送到相应的数据库,通知上层以直观的方式显示。同时接受上层(GUI)授权操作人员发出的请求信息或系统的控制信息对这些信息进行相应处理,并将结果通知驱动器层,由驱动器层通知相应子系统完成相应的动作。

  (2)接受上层(GUI)授权操作人员发出的信息综合管理的请求信息,按要求完成这些请求的信息进行综合处理,将结果返回GUI层,供其显示、输出。

  (3)完成各子系统的联动功能处理,某一事件的发生不仅要引起该事件所属子系统的反应,而且会引起与之有关联的其它子系统采取相应的动作。这种联动关系由核心层来决策。

  (4)对下层和上层提供标准的API接口,对数据库系统提供标准的ODBC接口,以完成与系统各部分的内部通信。

  3、应用层(中心层):该层是人机对话的窗口,一方面是将核心层处理过的信息用明了形象、直观的方式在计算机屏幕上显示出来,为用户提供实时监视和控制整个建筑的所有现场信息。另一方面,通过该层界面,用户可根据预先的设计完成对子系统的功能配置和设定,完成联动的设置和对系统的综合管理。

  用户界面层可支持WEB技术,可通过浏览器在INTERNET/INTRANET环境中浏览所有信息,并通过授权可完成对系统的远程控制和管理。

  系统在软件的人机工学方面体现易用、美观的特点,实现集成系统与各子系统的工作界面、设备状态图形、控制界面等的风格统一性,图文标识的一致性,具体为以下几个方面:

  • 各系统采用统一的中英文标识(遵照最新的国家规范)。

  • 各系统采用统一的电子地图、设备组态和图形界面(具体到每一个按钮、报警标识、提示文字等)。

  • 各系统采用统一的数据命名格式。
