光纤收发器常见六大故障,三分钟全部搞定

时间:2020-04-30 17:27 来源:菲尼特编辑部 作者:Pheenet菲尼特 点击:

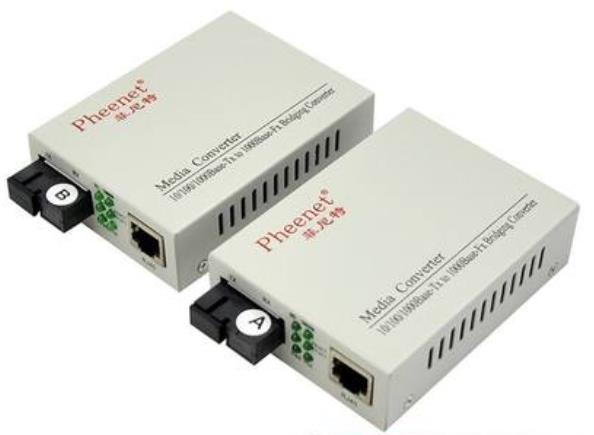

       光纤收发器,是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元,在很多地方也被称之为光电转换器(Fiber Converter)。
       光纤收发器一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中,且通常定位于宽带城域网的接入层应用;如:监控安全工程的高清视频图像传输;同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。
       光纤收发器在使用过程中会遇到各种问题,今天和大家分享一下光纤收发器常见的故障及解决方法。
       1、Link灯不亮
       (1)、检查光纤线路是否断路;
       (2)、检查光纤线路是否损耗过大,超过设备接收范围;
       (3)、检查光纤接口是否连接正确,本地的TX与远方的RX连接,远方的TX与本地的RX连接
       (4)、检查光纤连接器是否完好插入设备接口,跳线类型是否与设备接口匹配,设备类型是否与光纤匹配,设备传输长度是否与距离匹配。
       2、电路Link灯不亮
       (1)、检查网线是否断路;
       (2)、检查连接类型是否匹配:网卡与路由器等设备使用交叉线,交换机,集线器等设备使用直通线;
       (3)、检查设备传输速率是否匹配。
       3、网络丢包严重
       (1)、收发器的电端口与网络设备接口,或两端设备接口的双工模式不匹配;
       (2)、双绞线与RJ-45头有问题,进行检测;
       (3)、光纤连接问题,跳线是否对准设备接口,尾纤与跳线及耦合器类型是否匹配等;
       (4)、光纤线路损耗是否超出设备接受灵敏度。
       4、光纤收发器连接后两端不能通信
       (1)、光纤接反了,TX和RX所接光纤对调;
       (2)、RJ45接口与外接设备连接不正确(注意直通与绞接)光纤接口(陶瓷插芯)不匹配,此故障主要体现在100M带光电互控功能的收发器上,如APC插芯的尾纤接到PC插芯的收发器上将不能正常通信,但接非光电互控收发器没有影响。5、时通时断现象
       (1)、可能为光路衰减太大,此时可用光功率计测量接收端的光功率,如果在接收灵敏度范围附近,1-2dB范围之内可基本判断为光路故障;
       (2)、可能为与收发器连接的交换机故障,此时把交换机换成PC,即两台收发器直接与PC连接,两端对PING,如未出现时通时断现象可基本判断为交换机故障;
       (3)、可能为收发器故障,此时可把收发器两端接PC(不要通过交换机),两端对PING没问题后,从一端向另一端传送一个较大文件(100M)以上,观察它的速度,如速度很慢(200M以下的文件传送15分钟以上),可基本判断为收发器故障
       6、死机重启后恢复正常
       此现象一般由交换机引起,交换机会对所有接收到的数据进行CRC错误检测和长度校验,检查出有错误的包将丢弃,正确的包将转发出去。
       但这个过程中有些有错误的包在CRC错误检测和长度校验中都检测不出来,这样的包在转发过程中将不会被发送出去,也不会被丢弃,它们将会堆积在动态缓存(buffer)中,永远无法发送出去,等到buffer中堆积满了,就会造成交换机死机的现象。因为此时重起收发器或重启交换机都可以使通信恢复正常。
