MPO光纤布线需要掌握的技巧 光纤箱与光纤配线架

时间:2017-09-29 13:51 来源:菲尼特编辑部 作者:小菲 点击:

  现在的数据中心布线需要仔细再仔细,尤其是其中涉及到MPO光纤布线的问题,现在数据中心MPO预端接主干光缆MPO光纤跳线、高密度光纤配线架等的销售量非常可观,但是面对这些大项目,MPO主干光缆加跳线动不动就上千条,那么MPO光纤布线都有哪些问题需要注意呢?下面我们就来详细了解一下。

  我们依据菲尼特真实案例来进行讲解,有客户急召说有11根光纤线不通,因无法判断原因出在哪里,为了公司的品牌,体现出公司的服务,所以公司立马派了技术经理与笔者去甲方现场排除问题。经过一天的故障排除,现场检测及维修情况如下:

MPO光纤布线

  四号、五号机房:

  1、D3机柜,与光模块连接的MPO光纤端头被拉坏。

  2、E9机柜,MPO接头对接没有插紧到位,重新插紧后灯全亮,链路畅通。

  3、A10机柜,ODF机柜里MPO接头顺序接错,其中一端没有对接光纤,链路断开,重新排序对接准确后,链路畅通。

  4、E10机柜,MPO接头对接没有插紧到位,重新插紧后灯全亮,链路畅通。

  5、B5机柜,MPO接头对接没有插紧到位,重新插紧后灯全亮,链路畅通。

  6、G8机柜,MPO光纤进入配线架时,一根MPO光纤被隔断,导致光路断开。

  7、E4机柜,MPO接头端头被弄脏,导致链路损耗加大,端面清洁后再次连接,链路畅通。

  8、F1机柜,MPO接头对接没有插紧到位,重新插紧后灯全亮,链路畅通。

  9、E4机柜,MPO接头端头被弄脏,导致链路损耗加大,端面清洁后再次连接,链路畅通。其余没有故障链路。

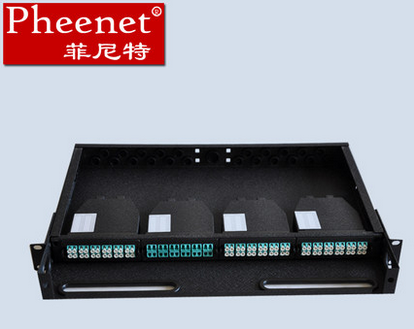

菲尼特MPO光纤布线

  从这些情况,基本判断出故障的原因无非三种:

  MPO接头没有对接好,卡到位。

  MPO接头端面被脏污,导致光不能完整通过,光损耗偏大。

  施工者未注意室内光缆的特性,部分光缆在布线过程中被折断或割断。

  所以鉴于以上情况,建议在MPO高密度光纤布线产品在施工过程中需注意:

  MPO光纤接头在对接的时候,一定要注意听到“咔嗒”声,其代表MPO对接到位,如没有,请重新再插入对接。

  MPO的光纤接头端面的清洁程度对光纤链路的损耗起决定性作用,所以不要让任何东西触碰到MPO光纤接头端面。如意外碰到,请用专用的MPO清洁器清洁端面后再对接。

  再者只有MPO光纤接头需对接时才能拔下防尘帽,否则不要提前拔下,以免现场环境对MPO端面造成脏污。

  MPO的光纤采用的是室内常规护套,施工时需注意,不能强行拖拽光缆,以免造成光缆断裂或损伤。

  以上就是菲尼特为大家提供的MPO光纤布线需要掌握的技巧,菲尼特专注于光通讯产品的研发与销售,12年的时间执着与我国光通讯事业发展,尤其是光纤产品最为出名,均符合ICE,ROSH,YD/T国际国内标准,如果你有光纤产品的需求,不妨考虑一下达标光纤品牌菲尼特。
