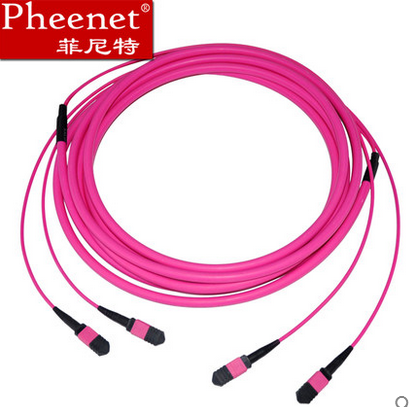

mpo光纤跳线线序类型与光缆色谱排列顺序相信很多人对于这一块不是特别了解,其实MPO光纤跳线的线序类型或者说极性,在标准文件ANSI/TIA-568-C.3关于MPO预端接光缆、MPO配线盒、MPO耦合器的各种线序排列的形式,以及10/40/100G以太网多模光纤传输系统接口形式都有相关说明。
在订单明细中Mothod A与Type A,Mothod B与Type B,Mothod C与Type C是同一个意思,用中文来讲,Type A即是平行做法,Type B是交叉做法,Type C是线对交叉。然而,众多不专业的光纤跳线厂家或只生产单双芯跳线而不生产MPO光纤跳线的厂家,因为理解不够,往往将MPO线序的平行做法与交叉做法混淆,因为,为避免混淆,还是以图纸为准,减少不必要的损失。
色谱排列次序:
蓝、桔(橙)、绿、棕、灰、白、红、黑、黄、紫、粉红、天蓝(浅绿)
每盘光缆两端分别有端别识别标志;面向光缆看,在松套管序号顺时针排列为A端,反之为B端;A端标志为红色,B端标志为绿色。
24芯缆
多为 蓝、桔、绿、棕、白管,其中白管无光芯,是保护管,其余4管每管6芯,管色为领示色。
1- 6芯 依次为蓝管内的 蓝 桔 绿 棕 灰
7-12芯 依次为桔管内的 蓝 桔 绿 棕 灰
13-18芯 依次为绿管内的 蓝 桔 绿 棕 灰
19-24芯 依次为棕管内的 蓝 桔 绿 棕 灰
48芯缆
多为蓝 桔 绿 棕 白管,其中白管无光芯,是保护管,其余4管每管12芯,管色为领示色。
1-12芯 依次为蓝管内:蓝 桔 绿 棕 灰 白 红 黑 黄 紫 粉 天蓝
13-24芯 依次为桔管内:蓝 桔 绿 棕 灰 白 红 黑 黄 紫 粉 天蓝
25-36芯 依次为绿管内:蓝 桔 绿 棕 灰 白 红 黑 黄 紫 粉 天蓝
37-48芯 依次为棕管内:蓝 桔 绿 棕 灰 白 红 黑 黄 紫 粉 天蓝
以上就是为大家讲解的关于mpo光纤跳线线序类型与光缆色谱排列顺序,菲尼特专注于光通讯产品的研发与销售,12年的时间执着与我国光通讯事业发展,尤其是光纤产品最为出名,均符合ICE,ROSH,YD/T国际国内标准,如果你有光纤产品的需求,不妨考虑一下达标光纤品牌菲尼特。
