光纤做监控必须得注意的几个问题

时间:2017-11-14 14:19 来源:菲尼特编辑部 作者:小菲 点击:

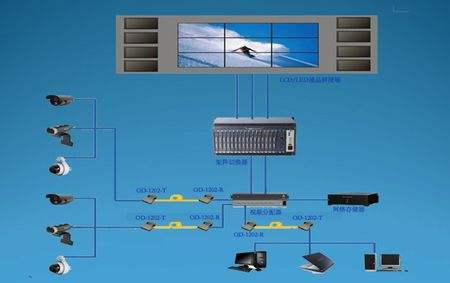

  在当今的高清监控摄像系统应用中,光纤是所有连接方式中能提供最好的带宽性能的一种方式。使用光纤传输系统时,系统的图像质量只受限于摄像机、环境和监视器这三个因素,而光纤传输系统可以将图像画面传送到非常远的地方都不会使信号发生任何形式的畸变,更不会减损图像画面的清晰度或细节。可以说光纤传输系统是整个监控系统的生命线。

  与铜缆相比,光缆十分脆弱,极易损坏,在光纤施工过程中尤其如此。网络的命运不仅仅掌握在那些线缆制造商,或者设备商的手里,更在你的手里。

  光纤熔接,连接,测试,故障检查众多的实例告诉我们,我们每天都在做的一些简单决定确实让我们的光纤网络性能在变坏。让我们一起看看这七宗罪都是哪些。

光纤做监控必须得注意的问题

  第一宗罪:熔接前不清洁光纤

  在光纤熔接前,你在把外皮剥掉后,在切光纤前先做一下清洁是非常重要的。这可以去掉剥光纤过程中残留的碎粒以及其他可能存在的污染物。

  请务必注意先清洁再切割。没有什么比新切割的光纤端面更清洁。绝不要在切割后去做清洁。你做了反倒会弄脏端面。这会带来熔接机在预放电阶段额外的负担,缩短电极寿命,导致带气泡的非线性接头从而降低接头的机械强度,并带来额外的损耗。

  清洁裸光纤时,强烈推荐操作员使用快速挥发的,非可燃的精密清洁液。常用的酒精(IPA)既吸湿又易燃。由于在空气中与水分子键合,IPA很容易受到污染。熔接工程师应该寻找得到认证的其他清洁产品。最好的清洁液是密封的,不可回充的容器包装的,可以预防交叉污染。另外还要是不可燃的,挥发快速的,不含水的。

  第二宗罪:使用不当的切割工具

  光纤端面是否平滑对于熔接或端接后的光纤的性能具有重要影响。在过去,人们通常使用光纤切割刀手动切割光纤,这就要求操作员经过系统的培训,并且具有娴熟的技能。现在,随着科技的发展,现代自动切割工具已经在市场上十分常见,最新的工具设计使用保护的刃,更好的人体工学设计,包括可调整的握手,可以一个动作完成切割。这些工具既可以改善操作员的安全性,又能保护护光纤。总的来说,自动化切割工具是保证切割后的光纤端面合格的重要工具。

  对于这些手持式工具来说,你需要对他们进行清洁,这可以减少光纤在熔接准备中碰断的事情发生。清洁这些工具,尤其是剥外皮的工具。使用快速干燥的溶剂和不起毛的布擦拭这些工具,仔细去掉油渍,尤其是光纤护套和紧套管上的灰尘。

  第三宗罪:光纤熔接前不进行校准

  大家都知道要保持熔接机,切割工具还有V槽清洁,让电极不积钙物质,但是许多有经验的操作员会注意到,有时候无论他们如何努力,总是得不到他们想要的熔接结果。有些时候问题来自玻璃材料不完美,有些时候是电极不干净,如果问题一直不能解决,光纤就要废掉。不过我们要说,这些操作员可能判断错了原因。

  对熔接机进行校准是非常重要的。特别地,电弧的强度或者电流强度需要经常调整一下,确保熔接时大小合适,以保证熔接头的机械强度足够强,光学性能足够好。在气压变化的时候或者高纬度下工作的时候,这一点尤其重要。其实校准的工作很容易做,对大多数熔接机来说,只要简单把光纤放上去,就像要做熔接一样。但是校准的时候不用真熔接,而是要到熔接机的维护菜单,选择电弧校准或者电弧回测的选项,熔接机就会一步步告诉操作员如何进行校准。在校准完成后,熔接机也会提醒校准完成或者是否需要重新测试整个系统。如果此前没有进行过校准,熔接机也许会需要多次重新测试来进行自我调整,电流,大气密度,湿度这些指标熔接机都需要进行自我调整才能确保工作性能。

  第四宗罪:光纤出现微弯

  光纤出现微弯一般是光纤上过度的压力导致的,光纤微弯曲会导致信号质量下降,而且这种问题光凭肉眼很难发现,除非用OTDR去检查。

  是什么造成光纤微弯曲?应该是光纤上过度的压力。最常见的原因是当固定光缆时过紧。其他造成光纤微弯曲的原因可能是光缆在设备面板转轴位置造成的。

  对于光纤熔接来说,一个好的选项是使用透明的套管来包装熔接点。这种松套管会塑形到透明套管形成紧密的封装。然后这些透明套管被放入接线盘中并固定。固定的结会在硬塑料套管外层自由滑动。这可以避免光纤移动时任何挤压,造成今后不必要的许多问题。

  应力带来光纤微弯曲导致信号衰减

  第五宗罪:光纤过度弯曲

  所有的光缆都有自己的最小弯曲半径,因此,我们在进行光缆施工时,要注意不能超过光缆的最低弯曲半径,以避免损坏光缆及护套内的光纤。

  过弯曲发生在光缆的膨胀圈(slackloop)过紧并被安置在过小的基座,手孔上。类似“雪鞋”的产品用于帮助光缆施工者避免架空膨胀圈过紧的问题。过弯曲还经常发生在施工者采用老鼠耳或者扣条来固定架空光缆时。

  过弯曲也会发生在熔接盘中。一个通常的场景就是当小的熔接盘和60mm的熔接套管配合使用时,而不是应该的40mm套管。大的套管会太靠近熔接盘的边缘,不给光纤留出足够的弯曲半径。

  过弯曲会带来什么问题?当你用OTDR进行测试时就能看到问题。过弯曲经常只有在用1550nm或者1625nm波长测试时才能发现。多数单模光纤工作在1310nm下,这个波长对弯曲敏感度低一点。然而,今天更多的光纤系统应用1550nm和1625nm波长。这些波长对光纤中的问题更加敏感。那些在1310nm下用OTDR看不出的问题到了这两个波长下可能就有很大的问题,而解决之道就是避免过弯曲。

  第六宗罪:重复使用旧的擦拭纸/布

  重复使用擦拭纸/布是一种因小失大的行为,这是因为用一块擦拭纸/布清洁了一个连接器时,这块擦拭纸/布就脏了,而且还会沾上手上的油和灰层,如果用它再擦拭其他连接器,就会污染其他连接器。重复使用无绒的擦拭布/纸却是不划算的。实际上,很可能因为重复污染给网络带来梦魇般的结果。当然,如果您真想节省成本,可以买最小号的擦拭纸/布。

  一块好的高模量(highmodulus)擦拭布应该不怕撕,不怕碎,不怕起绒,不会给连接器端面带来污染。但是很多公司买的擦拭布都是低模量的,带粘性的。连接器尖锐的端面很容易撕裂这些擦拭布。重复使用这些擦拭布一定会给连接器端面带来污染。

  擦拭布不算一个很贵的东西,相比施工人员现场重新检查问题的成本来说。

  这里面有三点很重要,第一,不要买大块的,买最小的。第二,不要买大号的袋装擦拭布,买那些可以确保使用时干净的包装的。第三,告诉你的团队,所有擦拭布,用了一次就要扔掉。你觉得浪费,想想你为此要付出的额外成本吧。

  第七宗罪:安装前不检查和清洁连接器端面

  连接器端面也是一个极易受到灰尘、油污污染的地方,因此,我们在安装连接器时,应该检查和清洁光纤连接器端面。一个插芯端面检测仪的成本不到两次现场维修施工所需要的成本,您是愿意花一点小钱事先做清洁检查还是事后或大价钱去维修呢?

  避免七宗罪带来的不必要的成本

  以上提到的这七宗罪都是光纤通信中长期以来的问题,这些问题让光纤网络变慢,还经常带来网络故障,但是,其实只要网络施工人员严格遵守标准步骤,加上一点点小心就能很好地避免这些问题。
