布线技术让数据中心由丑小鸭变天鹅

时间:2017-11-30 14:30 来源:菲尼特编辑部 作者:小菲 点击:

  每次走进数据中心机房,首先映入眼帘的就是一排排的机柜和密密麻麻的线缆,有网线、光纤、电线等,如蜘蛛网一样到处都是。这些线缆分别连接了不同的设备,实现了不同设备之间的流量互通,有些线缆甚至是整个数据中心业务的出入口,非常重要。这样一些粗粗细细的线缆分布于所有设备、机柜之间,如果没有统一的管理,必将凌乱不堪,所以在很早的机房设计标准中就明确阐述了布线的规范,ISO/IEC 24764和TIA-942数据中心电信基础结构标准中对布线有明确规范,两个标准都提供多层星形拓扑数据中心结构化布线基础结构的指导。在标准的指引下,布线已逐渐衍生成为一种专有技术,在数据中心里有广泛应用。正是有了这些成熟的布线技术,才让数据中心由丑小鸭变成了白天鹅。

数据中心布线技术

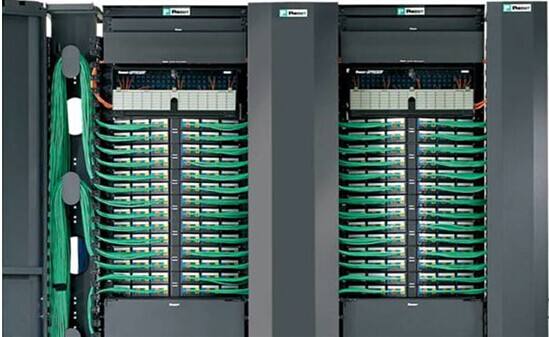

  在数据中心里,若对线缆进行随意的乱连乱放,很快数据中心就会变得非常混乱。若通过整齐划一的布线技术进行布置,布置后的数据中心立即会给人一种丑小鸭变天鹅的视觉感觉,这种布线技术是通过一系列标准的规范、规定,对数据中心线缆进行全方位的包装,力求达到美观。从机柜里的设备到配线架,再到出口,各种各样的线缆,如同按照马路一般,一点点汇聚,逐渐形成宽宽的一组线缆。在数据中心机房的顶部都有专门走线缆的凹槽,每一个机柜都出来数条线缆,然后向线缆凹槽汇聚,形成一条一条由线缆组成的通道。这些线缆往往集中于机房的顶部,距离机柜顶部1米左右高度的位置。站在机房里面,抬头向上看,宛如条条街道,宽窄各不相同,往往距离配线架越近的位置,线缆越稠密线缆越多,距离出口位置,线缆越粗。在布线技术中专门对美观设计有所考虑,如何走线,如何捆绑都有规范,力求美观整齐。在一些小型的数据中心,线缆并不是很多,这时很可能就自己按照自己的想法连接了,布线技术发挥空间有限,不过布线的规则同样适用,按照这样的规范布置至少没有坏处。很多时候,在数据中心建设初期,线缆布置是非常整齐、美观的,但是随着运维时间的加长,经常要进行线缆的变更,慢慢地数据中心就乱了起来。数据中心里的线缆成千上万条,故障是经常发生的事儿,包括设备互联的端口也时有故障的情况,这时就需要调整线缆,如果每次都不注意,慢慢地连接的线就乱起来了。而且数据中心的业务经常要进行变化和调整、扩容等都是非常常见的事情,这时如果随意去变更布线,很快数据中心里就会乱起来,如此下去,再白的天鹅也会变回丑小鸭。

  一定有人有疑问:不就是进行线缆的整理嘛,谈不上是一种技术吧,顶多有个规范就够了,哪里有什么深厚的专业技术知识?实则不然,布线技术不是简单地将线缆整齐地捆绑好,规整整齐就完事儿了,布线不仅仅是为了好看,美观。更重要的是,布线技术可以解决很多数据中心问题。首先,布线技术除了对线缆走线、捆绑做了规定,还要求对相应的线缆进行详细标注,在每条线缆上都绑定上标签,标明这条线缆连接的是哪到哪,什么业务流量的标签。在每次做变更的时候,标签也要及时更新。同时,做好记录,在运维电脑中记录下相应的设备连接关系和线缆,一旦有紧急情况要调整线缆,则要做好标签更换和登记工作。现在已经有一些智能布线配线架,这样通过软件就可以控制线缆调整,节省了很多麻烦,智能布线是未来一种重要的技术发展趋势。其次,布线技术要考虑到线缆之间的干扰问题,屏蔽性再好的线缆也会有辐射,辐射量过大就会对周边线缆形成干扰,所以针对不同的线缆要测量、分析,适当地增加一些屏蔽凹槽隔离,或者增加外层屏蔽橡胶,达到屏蔽隔离的效果。在不少的线缆使用中,有些设备之间距离较远,经常要经过多级跳线架,相互之间连接不好就经常出现链路错包、端口UP/DOWN问题。这样对这些跳线设备进行周期性检查,有问题的线槽及时更换。第三,布线技术还会考虑成本问题。数据中心里需要大量的线缆,而且线缆属于易耗品,经常容易损坏,线缆费用也是数据中心支出的主要一部分。所以布线时,避免路径多绕,走最短路径。当然还要兼顾美观,不能直考虑两个设备之间,还是要整体考虑,如何连接既美观,又不至于过于浪费。最后,布线技术还具有前瞻性,根据数据中心近年来的规划,然后设计布线,做出一定冗余,避免未来扩容,增加设备,还要重新设计布线,有时是数据中心已带业务运行不允许调整,有时是想增加也没有布线空间了,只能看哪里有地方,往哪里连接,这样整个数据中心布线就会越来越乱,最后连自己也不知道每条线缆都是连接何处的。在这种情况下,出现问题怎么排查都是大问题,要一条一条线缆去确认,去排查,大大延长了故障排查的时间。所以在进行数据中心布线时,一定要提前做好规划,为未来可能的线缆变更做预留。

  从外观上讲,布线技术给数据中心带来了美观的环境,使数据中心由丑小鸭变成了白天鹅。从实用性来讲,布线技术大大减轻了数据中心运维的工作量,缩短了故障排查的时间。在进行线缆调整时,可以随时操作,方便快捷,还不会出现错误。正是布线技术在数据中心里发挥的重要作用,使布线技术迅速成为数据中心技术里的不可缺少的一项,布线技术已经成为数据中心工程师必须要掌握的一门技能。
