在布线系统中，传输介质就如同交通网络中的公路或桥梁。所有网络的安全运行、各部分之间信息的相互传递必须建立在布线系统的安全、稳定、可靠的基础上，这是至关重要的。

　　和铜缆一样，光纤作为一种传输介质，其正确的端接，安装施工等关系到网络的运行。光纤这种很特殊的介质，应该如何进行正确安装呢？在安装的过程中需要注意哪些问题呢？同时，作为使用方，在后期维护中存在哪些问题呢？便利的维护对光纤布线系统的前期设计有哪些要求呢？

　　光纤为光导纤维的简称，由直径大约为0.1mm的细玻璃丝构成。它透明、纤细，虽比头发丝还细，却具有把光封闭在其中并沿轴向进行传播的导波结构。目前，光通信使用的光波波长范围是在近红外区内，波长为0.8至1.8um；可分为短波长段(0.85um)和长波长段(1.31um和1.55um)。光纤通信有以下优点：传输频带宽，通信容量大；损耗低；不受电磁干扰；线径细，重量轻；资源丰富。

　　当今，国际上流行的布线标准主要有两个，一个是北美的标准EIA/TIA-568A;一个是国际标准ISO/IECIS 11801。EIA/TIA-568A和ISO/IECIS 11801推荐使用62.5/125um多模光缆、50/125um多模光缆和8.3/125um多模光缆。

　　单模光纤和多模光纤可以从纤芯的尺寸大小来简单地判别。单模光纤的纤芯很小,约4～10um,只传输主模态。这样可完全避免了模态色散，使得传输频带很宽，传输容量很大。这种光纤适用于大容量、长距离的光纤通信。它是未来光纤通信与光波技术发展的必然趋势。

　　多模光纤又分为多模突变型光纤和多模渐变型光纤。前者纤芯直径较大，传输模态较多，因而带宽较窄，传输容量较小；后者纤芯中折射率随着半径的增加而减少，可获得比较小的模态色散，因而频带较宽，传输容量较大，目前一般都应用后者。

　　一、光纤的选择

　　光纤的选用除了根据光纤芯数和光纤种类以外，还要根据光缆的使用环境来选择。比如：

　　1、传输距离在2km以内的，可选择多模光纤，超过2km可用中继或选用单模光纤。

　　2、建筑物内用的光纤在选用时应注意其阻燃、毒和烟的特性。一般在管道中或强制通风处可选用阻燃但有烟的类型；如果是暴露的环境中，则应选用阻燃、无毒和无烟的类型。

　　3、户外用光缆直埋时 ，宜选用铠装光缆。架空时，可选用带两根或多根加强筋的黑色塑料外护套的光纤。

　　二、光纤布线的施工

　　在光纤布线中，信号衰减同样不可避免。其产生的原因有内在和外在两方面：内在衰减与光纤材料有关，而外在衰减就与施工安装有关了，因此应该注意的是：

　　首先应该做到的是应该由受过严格培训的技术人员去进行光纤的端接和维护。

　　必须要有很完备的设计和施工图纸，以便施工和今后检查方便可靠。施工中要时时注意不要使光缆受到重压或被坚硬的物体扎伤；另外，牵引力不应超过最大铺设张力。

　　光纤要转弯时，其转弯半径应大于光纤自身直径的20倍。

　　光纤穿墙或穿楼层时，要加带护口的保护用塑料管，并且要用阻燃的填充物将管子填满。在建筑物内也可以预先敷设一定量的塑料管道。

　　一次布放长度不要太长(一般2KM)，布线时应从中间开始向两边牵引。

　　当光纤应用于主干网络时，每个楼层配线间至少要用6芯光缆，高级应用最好能使用12芯光缆。这是从应用、备份和扩容三个方面去考虑的。

　　较长距离的光纤敷设最重要的是选择一条合适的路径。这里不一定最短的路径就是最好的，还要注意土地的使用权，架设的或地埋的可能性等。

　　在山区、高电压电网区铺设时，要注意光纤中金属物体的可靠接地，一般应每公里有3个接地点，或者就选用非金属光纤。

　　方法主要有永久性连接、应急连接、活动连接。

　　1、永久性光纤连接(热熔)：

　　这种连接是用放电的方法将连根光纤的连接点熔化并连接在一起。一般用在长途接续、永久或半永久固定连接。其主要特点是连接衰减在所有的连接方法中最低，典型值为0.01~0.03dB/点。但连接时，需要专用设备(熔接机)和专业人员进行操作，而且连接点也需要专用容器保护起来。

　　2、应急连接(冷熔)：

　　应急连接主要是用机械和化学的方法,将两根光纤固定并粘接在一起。这种方法的主要特点是连接迅速可靠，连接典型衰减为0.1~0.3dB/点。但连接点长期使用会不稳定，衰减也会大幅度增加，所以只能短时间内应急用。

　　3、活动连接：

　　活动连接是利用各种光纤连接器件(插头和插座)，将站点与站点或站点与光缆连接 起来的一种方法。这种方法灵活、简单、方便、可靠，多用在建筑物内的计算机网络布线中。其典型衰减为1dB/接头。

　　三、光纤检测

　　光纤检测的主要目的是保证系统连接的质量，减少故障因素以及故障时找出光纤的故障点。检测方法很多，主要分为人工简易测量和精密仪器测量。

　　1、人工简易测量：

　　这种方法一般用于快速检测光纤的通断和施工时用来分辨所做的光纤。它是用一个简易光源从光纤的一端打入可见光，从另一端观察哪一根发光来实现。这种方法虽然简便，但它不能定量测量光纤的衰减和光纤的断点。

　　2、精密仪器测量：

　　使用光功率计或光时域反射图示仪(OTDR)对光纤进行定量测量，可测出光纤的衰减和接头的衰减，甚至可测出光纤的断点位置。这种测量可用来定量分析光纤网络出现故障的原因和对光纤网络产品进行评价。

　　一起来探讨光纤布线的安装与维护。现代IT技术正影响着传统金融行业的业务与办公模式，从业务规划、人员编制直至企业架构都随着IT部署的发展而发生着变革。核心系统、外围应用、网络通讯、信息安全与IT基础设施组成的数据中心在为金融行业的业务持续提供稳定而强大支撑的同时，也成为了金融企业的“生命线”。美国“911”事件后，灾难备份成为金融行业应对风险的主题。自2002年起，工、建、交、中等国有商业银行按照数据大集中的思路先后在上海和北京兴建了国家级的南、北方数据中心。农行、银联、招行、期交所、兴业银行等全国性金融机构也陆续建设了各自国家级数据中心。大型数据中心的建设至今方兴未艾。如何构建金融行业大型数据中心的布线系统又方便日后的维护成为布线领域重要的课题。

　　数据中心布线系统规划方法与比较

　　做布线系统的规划，首先要了解数据中心环境下需要布线系统连接的设备情况。虽然金融企业各自业务平台不同，但无论采用封闭系统还是开放系统，其数据中心需连接的IT有源设备主要有核心服务器(主机或高端小型机)、外围应用服务器(低端小型机、PC服务器)、存储、外设(磁带机、磁带库、打印机)、通讯(路由器、交换机)等。

　　这些设备的接口以光纤为主，兼有电口(主要分布于PC服务器)。主机环境里设备接口通道类型相对较多，有半双工传输率17MB/s的ESCON、全双工传输率100MB/s的FICON、MTRJ、SC、LC、ST等；按传输模式又分为单模和多模两种。而小型机环境下设备接口类型相对单纯，主要以LC、SC为主，但设备相对分散。

　　将上述设备连接最简单的方法是直连。即将不同设备上的光纤接口采用两芯光跳线直接连接，并通过两端的接头完成各种接口类型间的互连，如：ESCON duplex- ESCON duplex，SC-LC，LC-LC等。在小规模的光纤布线系统中，直连是最经济有效的规划方式。但对于有成百上千甚至数千条光纤通道需要连接、并且设备分布较离散的大型数据中心，情况就发生了变化。

　　现代信息系统发展越来越快，IT设备的更新、扩充日益频繁。同时，随着中国经济的飞速发展，金融企业业务不断增长，也使得信息系统的规模不断扩大和更新。与此相适应，数据中心布线系统也越来越复杂，变更也越来越频繁。

　　以某一全国性金融结构的国家级数据中心为例，建设初期采用了直连的布线方式，机房内布线系统的投资20多万元，相对其连接的IT设备上亿元的投资几乎可以忽略不计。投产后，各业务系统陆续上线、运行过程中系统补丁也不断完善，布线系统也不可避免地加入到变更行列中。白天系统运行，变更施工只能安排在半夜12点开始。因为采用直连，大部分工作涉及到机房地板下施工。面对桥架里一根压一根纵横交错又较脆弱的两芯光纤，担心影响到正常工作的光纤，因此无论是光纤一端移位，还是替换原有光纤，均直接增加一根新的2芯光纤，原来的那根也不敢抽出来。不久，使用的和弃用的光纤就将桥架填满到盖板盖不上的程度。投产不到三年，只得将原机房布线系统全部改造，利用主干光纤和布线机柜的方式减少地板下作业，布线系统改造投资比当初建设投资多了一个数量级。

　　维护方面，试想成百上千条两芯光纤在活动地板下纵横交错，相互缠绕。使机房管理，设备更新和扩充越来越困难。当数据中心机房里需更换或者增加设备时，活动地板下繁杂的各种光纤使得更换旧光纤和敷设新光纤变得非常困难和复杂。牵一发而动全身，稍有不慎，就会使整个系统出现意想不到的问题。

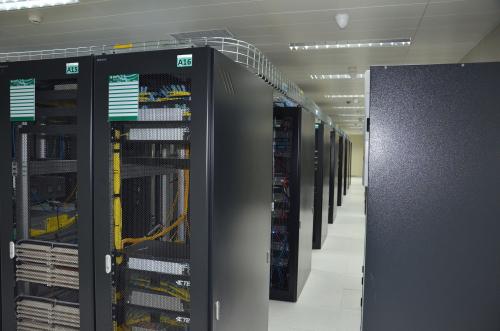

　　因此，更合理的数据中心布线系统规划方法应该是采用结构化的架构，利用主干光纤和布线机柜减少地板下作业。虽然增加了连接点，但系统架构更合理，维护管理更便捷。近年来主要布线厂商均推出了光纤传输系统(FTS)、预端接光缆等解决方案。

　　数据中心布线系统规划设计与维护

　　随着大型金融机构业务的迅速增长，设备的更换和扩充的机会会越来越频繁。所以，应用一种灵活的、结构化的、易于管理的、使更换和扩充设备简单容易的光纤连接系统是非常必要的。
