六类布线系统成主流 如何将性能发挥到极致?

时间:2018-02-26 11:31 来源:菲尼特编辑部 作者:小菲 点击:

  通常,综合布线系统每隔几年会更新一次。从三类到五类系统只用了五年时间,超五类系统替换五类系统,仅用了三年的时间,而现在六类系统已经成熟并得到日益广泛的应用。由于在六类系统上实现千兆以太网已经成为可能,应网络及视频提速需求,七类系统的标准正在制定中。如何才能将铜缆系统的性能发挥到极致?

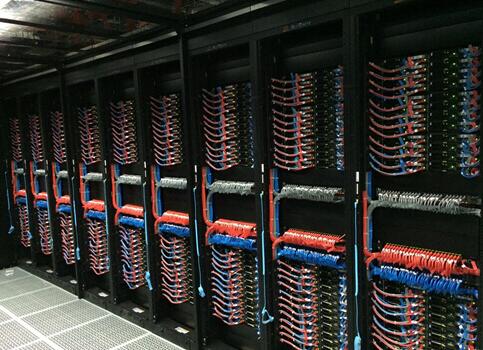

六类布线系统

  一、布线的发展依赖数据网络提速的需求

  局域网络原先有FDDI、ATM、令牌、面现今基本全部让位于以太网,传统以太网是在公共传输媒体上以半双工传输模式工作,网络的站点在同一时要么发送数据,要么接收数据,而不能同时进行发送和接收。导致半双工传输模式工作的原因在于公共传输媒体上站点发送帧的碰撞,这种帧碰撞效应不仅限制了站点的传输带宽,而且还构成了束缚传范围的碰撞域,大大影响了传输媒体的传输距离。

  随着以太网络技术的发展,交换型和全双工以太网的出现,克服了传统以太网的共享公共传输媒体和半双工传输的弱点,实现了站点独占传输媒体并同时收发数据的功能。

  超五类布线能达到传输千沏位以太网的要求,根据1998年IEEE颁布的802.3z标准1000BASEX超五类布线的4对线每一对线都要作收发应用,对交换型和全双工以太网的应用还是有局限性。而六类布线根据2000年IEEE颁布的802.3ab即1000ABSET标准,2对线发,2对线收,对交换型和全双工以太网的应用更加自如了。

  这里有一个布线与网络设备综合造价问题,六类布线产品虽然近期要高于超五类布线产品,而网络设备,接口设备要便宜,综合造价还是值得的。

  二、布线的发展由于多媒体传输的需求进一步提速

  进入21世纪以来,IT业界已经不再寻找替代以太网的技术,转而寻找增强以太网的功能和将要扩展到新领域的途径。现代以太网组网的功能已经大大超越了基本的以太网功能。

  TCP/IP与以太网是开放性的强组合,逐步渗透到建筑智能化领域的各个方面,给予智能建筑强大的生命力。在智能建筑领域,TCP/IP以太网不仅作为信息服务/管理/监控的网络平台,而且越来越成为视频/语音等应用的支撑平台。

  随着安防数字化进程的加速,目前市场上直接采用标准双绞线和专用以太网来构成某些安防子系统的产品已经出现。特别是视频监控系统,由于数字摄像机的成熟应用,基于TCP/IP以太风的视频监控系统越来越获得用户的青睐;门禁、可视对讲等目前已经出现了利用标准双绞线的产品,直接使用以太网构成这些系统从技术上来讲已经不存在问题。基于以太网的多个系统融合的、结构优化的、可靠的、一体化的安防系统已经日趋成熟。

  楼宇自控系统,各DDC之间本身就是网络传输系统,上层管理层也都是走向TCP/IP协议。控制层走向综合布线,使智能建筑中机电设备监控系统,现场控制网络采用工业控制以太网已不再是个别的案例。

  通信内容包含语音通信,数据通信,图像通信,在住宅小区中,利用TCP/IP以太网边接家居智能控制器,不仅技术成熟,产品众多,而且优化了小区智能化系统的结构,有利于维护和管理。

  由于IT急剧发展,综合布线技术和产品不仅支持数据和语音,而且越来越多的产品支持了视频。电视传输系统的数字化,会使铜轴电缆传输线改变为双绞线传输线的根本性变化。建立在TCP/IP基础上的集成系统使利用标准双绞线和光缆可以支持智能建筑中几乎绝大部分信息流,为进一步全面使用以太网奠定了基础。也要求物理层连接的综合布线进一步加速,创造应用条件。

  三、六类布线已逐步成为主流产品

  铜缆超五类布线前些日子还是综合布线的主流产品,原因有以下几个方面:

  1、价格问题

  布线六类为超五类布线的1.2~1.4倍,我们国家是发展中国家,资金还是短缺的。但是六类布线大量推向市场,价格会下降,超五类布线会日趋减少,价格差会逐步缩小。这个情况在三类与五类的演变中已经充分表演。

  2、传输速率的需求

  目前网络到桌面的应用主要还是10M到100M的自适就的以太网。但是从基本建设角度,综合布线需要适度超前,因为是暗配线的居多,不易改变。

  3、标准问题

  认为六类线标准尚未公布于世,一旦真正作为六类线应用时,会达不到标准要求。现在这些问题都已解决,由此六类线的应用会逐年提高。目前六类线已经成为了铜缆布线的主流产品了。

  三、综合布线的发展

  1、带宽

  数据速率从10M经过100M快速以太网和1G千兆位以太网的发展,目前10G万兆位以太网已经开始应用在局域网的主干网上。特别在智能园区,包括大型校园、工业园区、开发区以及特大型的住宅区中,在局域网的主干网上选用万兆位以太网的案例已不是个别的。至于100M和1G以太网现在已经广泛地应用在智能建筑的局域网中。

  2、总线型星型路结构

  以太网人共享型发展到交换型,其拓扑结构从总线型发展到星型。星型结构的可靠性、可实施性,可维护性均优于总线结构,星型结构又推动了综合布线技术术的发展。目前以太网可以构成环路结构,进一步提高了传输的可靠性。

  3、七类布线系统

  早在2000年,ISO/IEC已经将GG45和GP45接插件定为七类布线的首选接插件,其标准为60603-7-7优异的传输性能以及能够提供向下兼容6类、超五类接插件的设计得到了国际权威组织的认可,并且通过了DELTA、3P等第三代权威实验室的认证。

  七类布线的另外一个实际问题就是关于系统的检验。目前为止,Fluke、Angient、Ideal等测试厂商已经推出了七类测试设备。在未来几年中,铜缆和光缆仍然是并存的局面,而不是人们所想象的那样,七类铜缆将被光纤替代。光缆通过10G以太网技术可能会逐步替代核心层和汇聚层,而六类、七类丰线将主导接故层的网络布线。

  4、超五类布线、六类布线的选用取决于千兆位协议的网络转型

  1000BASE-TX上市,如果高应用需求用户在这个时间网络框架转向千兆位以太网,那么六类布线采用1000BASE-TX的部署成本较低。如果网络转型中包括千兆位以太网,但成本较低的1000BASE-TX制定将便于交来部署千兆位以太网。

  5、IEEE802.3af标准

  该标准主要内容为:在RJ-45插头连接的四对双绞线上,两对线分别用于收、发信息;一对用于电源正极,一对用电源负极。此标准为那些不需要自配电源的小型数字化设备连接以太网提供了依据标准,推动了智能建筑数字化进程。此标准公布后,在市场上出现了更加小型灵巧的以太网设备如无线局域网的接入点、网络摄像机、控制用的采集器和执行器等。

  6、IEEE802.3ah标准

  该标准所包括的内容为:以太网无源光网EPON。基于100M/1G光纤以太网、时分复用全双工交换以太网、无源光分配器等技术的EPON,可以在以太网上实现信息、语音、视像以及监控等多种信息的融合,EPON既可以用于接入网,又能用于智能建筑的驻地网,是智能建筑实现多网融合、高度集成、结构优化的一种前瞻性技术。推动布线的生产与应用。
