  一、前言

  日常生活当中不光是雷电能够产生电磁干扰,如高压高频传输线,高功率电机,电脑主机、显示器、强磁场,只要有电流通过的就会产生电磁场,只不过电磁场的强度大小不同而已。我们知道,长时间使用电脑会导致头晕眼花、眼花是长时间观察屏幕造成的视觉疲劳,可以理解,头晕则大多是电磁辐射日积月累造成的生理伤害则出现的身体不适。所以,作为工薪阶层或长时间使用电脑的人要采取一定的保护措施,如使用电脑屏蔽桌可以大大缓解电脑对人体的伤害。

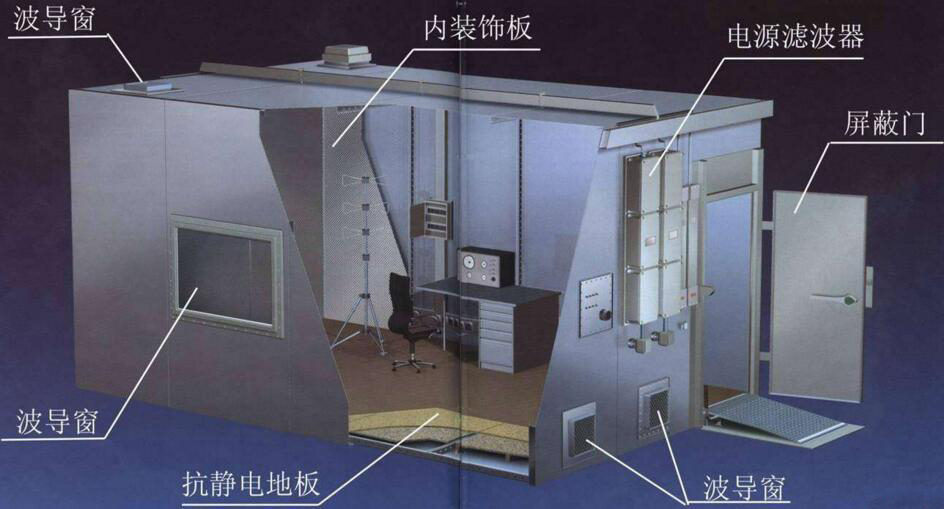

屏蔽机房

  二、常见的屏蔽处理方法有:

  1、孔缝屏蔽方法

  用导电衬垫;卷曲螺旋弹簧;卷曲螺旋屏蔽条;高性能屏蔽条;硅橡胶芯屏蔽衬垫;多重密封条;指形弹片衬垫;金属编织网衬垫;导电橡胶衬电等

  2、窗的屏蔽方法

  A、截止波导或通风板;

  B、镀膜或夹金属网的屏蔽窗:用于显示器监视器等。

  3、操作器件的处理

  A、信号频率较高时,可利用截止波导管的原理;

  B、信号频率较低时,可利用隔离舱将其与其他电路部分割离。

  4、指示灯表盘的处理

  A、金属丝网屏蔽

  B、截止波导管法

  C、采用滤波器

  D、加隔离窗

  5、穿过屏蔽体的导线

  A、屏蔽电缆与机箱构成全密封体;

  B、滤波。

  三、影响屏蔽效果的主要因素

  1、屏蔽室所用材料。

  2屏蔽材料的接缝处理。

  3屏蔽门。

  4通风窗。

  5屏蔽窗。

  6电源线的滤波处理。

  7信号线的屏蔽处理

  四、正确的屏蔽保养方法

  滤波器电源不得接漏电保护器,但可以接负载空开;滤波器出现故障应先断电后放电方可进行检修或更换。

  2产品交付使用后,严禁受到巨大的撞击或在屏蔽体上开孔。

  3严禁在屏蔽波导管孔中穿入金属材质的电缆或管道。

  4注意保持屏蔽门处刀口和槽口处清洁,以保证屏蔽机房良好的使用性能。

  5保养清洁方法:簧片部位用防潮材质薄片材料包上脱脂纱布用无水酒精湿润后插入槽口来回来拉动擦拭。

  6为保证屏蔽门外部传动部件启闭的灵活性,应不定期的进行加油润滑。

  7如发现簧片,应及时松下簧片压条螺钉,取出破损簧片,换上新簧片。

  五、在建设屏蔽机房施工需注意事项

  1在底板和机壳的每一条缝和不连续处要尽可能好的搭接。搭接的程度对壳体的屏蔽效能起决定性作用;在屏蔽、通风和强度要求高而质量不苛刻时,用蜂窝板屏蔽通风口,最好用焊接方式保持线连接,防止泄漏。

  2在可能的情况下,接缝应焊接。在条件受限制的情况下,可用点焊、晓间距的铆接和用螺钉来固定。用螺钉或铆接进行搭接时,应首先在缝的中部搭接好,然后逐渐向两端延伸,以防金属表面的弯曲,在不加导电衬垫时,螺钉间距一般应小于最高工作频率的1%,至少不大于1/20波长;

  3要注意由于电缆穿过机壳使整体屏蔽效能降低的程度。典型的未滤波的导线穿过屏蔽体时,屏蔽效能降低30db以上;电源线进入机壳时,全部应通过滤波器盒。滤波器的输入端最好能穿出到屏蔽机壳外;若滤波器结构不宜穿出机壳,则应在电源线进入机壳处专为滤波器设置一隔舱;信号线、控制线进入/穿出机壳时,要通过适当的滤波器。具有滤波插针的多芯连接器适用于这种场合;

  4穿过屏蔽体的金属控制轴,应该用金属触片、接地螺母或射频衬垫接地。也可不用接地的金属轴而用其它轴贯通,一般采用波导截止频率比工作频率高的圆管来做控制轴;必须注意在截止波导孔内贯通金属轴或导线时会严重降低屏蔽效能;

  5在接缝不平整的地方,或在可移动的面板等处,必须使用高导电率和弹性好的导电衬垫或指形弹簧材料;保证紧固方法有足够的压力,以便在有变形受力、冲击、震动时保持表面接触;

  6保证同衬垫材料配合的金属表面没有任何非导电保护层;

  7可通过截止波导或通风板对窗进行屏蔽,也可以用镀膜或夹金属网的屏蔽窗用于显示器监视器等;尽可能在指示器、显示器后面加屏蔽,并对所有引线用穿心电容滤波;在不能从后面屏蔽指示器/显示器和对引线滤波时,要用与机壳连续连接的金属网或导电玻璃屏蔽指示器/显示器的前面。对夹金属丝的屏蔽玻璃,在保持合理透光度条件下,对30~1000m的屏蔽效能可达50~110db。在透明塑料或玻璃上镀透明导电膜,其屏蔽效果一般不大于20db;

  8在操作器件(如旋钮按键拨动开关等)的处理方面,当信号频率较高时,可利用截止波导管的原理;当信号频率较低时,可利用隔离舱将其与其他电路部分割离;

  9指示灯表盘处理可以采用:金属网屏蔽、截止波导管法、滤波器、加隔离窗;

  10屏蔽机房内一般考虑混合接地,一般把设备地线分成类:电源地和信号地。设备中各部分的电源地线都接到电源总线上,所有信号地都接到信号总线上。两根总线最后汇总到公共的参考地。

  六、屏蔽功能分类

  屏蔽机房按屏蔽功能的不同,可以分为以下四类!

  1、静电屏蔽

  用完整的金属屏蔽体将带正电导体包围起来,在屏蔽体的内侧将感应出与带电导体等量的负电荷,外侧出现与带电导体等量的正电荷,如果将金属屏蔽体接地,则外侧的正电荷将流入大地,外侧将不会有电场存在,即带正电导体的电场被屏蔽在金属屏蔽体内。

  2、交变电场屏蔽

  为降低交变电场对敏感电路的耦合干扰电压,可以在干扰源和敏感电路之间设置导电性好的金属屏蔽体,并将金属屏蔽体接地。交变电场对敏感电路的耦合干扰电压大小取决于交变电场电压、耦合电容和金属屏蔽体接地电阻之积。只要设法使金属屏蔽体良好接地,就能使交变电场对敏感电路的耦合干扰电压变得很小。电场屏蔽以反射为主,因此屏蔽体的厚度不必过大,而以结构强度为主要考虑因素。

  3、交变磁场屏蔽

  交变磁场屏蔽有高频和低频之分。低频磁场屏蔽是利用高磁导率的材料构成低磁阻通路,使大部分磁场被集中在屏蔽体内。屏蔽体的磁导率越高,厚度越大,磁阻越小,磁场屏蔽的效果越好。当然要与设备的重量相协调。高频磁场的屏蔽是利用高电导率的材料产生的涡流的反向磁场来抵消干扰磁场而实现的。

  4、交变电磁场

  一般采用电导率高的材料作屏蔽体,并将屏蔽体接地。它是利用屏蔽体在高频磁场的作用下产生反方向的涡流磁场与原磁场抵消而削弱高频磁场的干扰,又因屏蔽体接地而实现电场屏蔽。屏蔽体的厚度不必过大,而以趋肤深度和结构强度为主要考虑因素。
