1、综合布线设计的一般步骤：

　　(1) 分析用户需求

　　(2) 获取建筑物平面图

　　(3) 系统结构设计

　　(4) 布线路由设计

　　(5) 可行性论证

　　(6) 绘制综合布线施工图

　　(7) 编制综合布线用料清单

　　2、单模和多模光缆

　　单模光纤

　　(1) 核心直径小，光以一种模式或无散射传输

　　(2) 高带宽，使用激光光源，长距离传输(可达50公里)

　　(3) 在1310nm和1550nm波长下测量

　　多模光纤

　　(1) 核心直径大，广义多路径或多模式传输

　　(2) 低带宽，通常使用LED光源，短距离链路，通常在一个建筑物内

　　(3) 在850nm或1300nm波长下测量

　　3、综合布线系统的测试类型及内容

　　验证测试、检定测试和认证测试

　　(1) 验证测试又称随工测试，是边施工边测试，主要检测线缆的质量和安装工艺，及时发现并纠正问题，避免返工。验证测试不需要使用复杂的测试仪器，只需要使用能测试接线通断和线缆长度的测试仪。发现信息链路不同、短路、反接、线对交叉、链路超长等问题占整个工程质量问题的80%。

　　(2) 又称为竣工测试、验收测试，按照某个测试标准。是所有测试工作中最重要的环节，是在工程验收时对综合布线系统的安装、电气特性、传输性能、设计、选材和施工质量的全面检查。

　　4、接线图

　　(1) 端端连通性

　　(2) 开路

　　(3) 短路

　　(4) 错对

　　(5) 反接

　　(6) 串扰

　　(7) 其他

　　5、传输时延

　　信号在发送端发出后到达接收端需要的时间

　　6、光纤测试

　　(1) 传输特性测试，包括衰减特性和带宽特性的测试

　　(2) 光学特性的测试，包括折射率分布测试和数值孔径测试

　　(3) 几何尺寸的测试，包括纤芯直径，同心度和长度测试

　　7、引起光缆传输通道故障的原因

　　(1) 光纤熔接不良(有空气)

　　(2) 光纤断裂或受到挤压

　　(3) 接头处接触不良

　　(4) 接头处遮光不良

　　(5) 光缆过长

　　(6) 核心直径不匹配

　　(7) 填充物直径不匹配

　　(8) 弯曲过度

　　(9) 光缆连接器端接面不洁

　　8、综合布线工程设计

　　根据用户的不同需求分为以下的设计等级

　　(1) 基本型

　　(2) 增强型

　　(3) 综合型

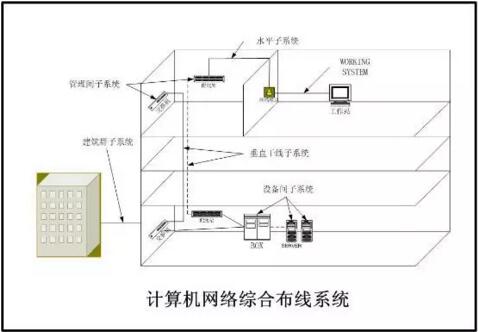

　　9、计算机网络综合布线系统图

　　10、工作区设计要点

　　(1) 工作区内线槽的敷设要合理、美观

　　(2) 信息插座设计在距离地面30cm以上

　　(3) 信息插座与计算机设备的距离保持在5m范围内

　　(4) 网卡接口类型要与线缆接口类型保持一致

　　(5) 所有工作区所需的信息模块、信息座、面板的数量要准确

　　(6) 计算RJ45水晶头所需的数量(RJ45总量 = 4 * 信息点总量 * (1 + 15%))

　　11、综合布线系统设计一般原则

　　(1) 实用性

　　(2) 先进性

　　(3) 可靠性

　　(4) 安全性

　　(5) 开放性

　　(6) 可扩展性

　　12、水平布线子系统

　　水平布线子系统有每一个工作区的信息插座开始(和信息插座)。经由水平布线一直到楼层配线间的配线架，包括所有信息插座、线缆、连接点(选用)及配线架(和配线架跳线)

　　(1) 水平布线应采用星型拓扑结构，每个工作区的信息插座都要和管理区相连

　　(2) 布线距离;使用5类双绞线对布线时布线距离最大90cm

　　(3) 水平子系统的线缆类型基本型和增强型设计采用4对5类或超5类双绞线。综合型设计可使用多模或单模光缆。

　　(4) 当工作区为开放式大密度办公环境时，宜采用区域式布线方法，从楼层配线设备(FD)上将多对数线缆不至办公区域，根据实际情况采用合适的布线方法，也可通过集合点(CP)将线引致信息点(TO)

　　(5) 1条4对双绞线电缆应全部固定终结在1个信息插座上，不允许将1条4对双绞线电缆终结在2个或更多的信息插座上。

　　(6) 水平线缆应布设在线槽中，线缆布设数量应考虑只占用线槽截面积的70%，以方便以后的线路扩充的需求。

　　(7) 线缆布设过程中应在线缆两端贴上标签，以标明线缆的起源和目的地。

　　在实际工程应用中，线缆的布设应考虑预留

　　(1) 每个楼层用线数量的估算公式如下：C = [0.55(L + S) + 6] * n。其中L为最远的信息插座离楼层管理间的距离;S为最近的信息插座离楼层管理间的距离;n为每层楼的信息插座的数量;6为端对容差(主要考虑到施工时线缆的损耗、线缆布设长度误差因素)。整层楼的用线量：S = MC求和，M为楼层数，C为每个楼层的用线数量。

　　(2) 布线方式

　　<1>吊顶内敷设方式

　　<2>地面管槽方式

　　<3>走廊桥架方式

　　<4>墙面线槽方式

　　13、主干线子系统

　　建筑物主干线子系统由每一个楼层配线间中管理区域配线架的楼层干线电缆端接的第一个端子开始。一直到建筑物设备间中总配线架的连接外线圈第一个端子(包含了总配线架的所有跳线管理)结束。建筑物主干布线子系统包括：

　　(1) 建筑物主干线。

　　(2) 建筑物配线架中的跳线和接插软线。

　　(3) 建筑物上主干线的连接硬件(在建筑物配线架和各楼层配线架上)。

　　14、设备间

　　设备间是建筑物综合布线系统的线路汇聚中心，配备有相应的管理。

　　(1) 设备间设计要求

　　设备间的设计主要考虑设备间的位置以及设备间的环境要求。

　　设备间的位置及面积

　　(2) 一般，设备间应尽量健在建筑物平面及其综合布线干线综合体的中间位置。在高层建筑物内，设备间可以在2、3层。设备间最小使用面积不得少于20平方米。没栋建筑物内应至少设置1个设备间。如果电话交换机与计算机网络设备分别安装在不同的场地或根据安全需要，也可设置2个以上的设备间。

　　15、建筑群子系统

　　建筑群子系统的设计主要考虑布线路由选择、线缆选择、线缆布线方式等内容。

　　(1) 考虑环境美化要求 建筑群干线电缆尽量采用地下管道或电缆沟敷设方式

　　(2) 考虑建筑群未来发展需要

　　(3) 线缆路由选择线缆路由应尽量选择距离短、线路平直的路由

　　(4) 电缆引入要求

　　建筑群子系统的线缆布设方式有：架空布线法和地下管道布线法。

　　16、施工准备

　　(1)熟悉工程设计和施工图纸

　　(2)编制施工方案

　　(3)施工场地的准备

　　(4)施工工具的准备

　　(5)环境检查

　　(6)器材检验

　　17、通信电缆施工

　　由于通信电缆的特殊结构，电缆在布放过程中，承受的压力不要超过电缆允许张力的80%。

　　18、施工质量监督

　　综合布线工程施工的质量监督由工程监理、项目经理共同负责，要求现场施工人员按照施工规范进行施工，在施工过程中要不定期的检测已经安装完的链路，发现问题及时解决。

　　19、施工收尾

　　(1)验收内容

　　(2)竣工技术文档

　　(3)竣工验收

　　20、综合布线工程验收的依据和原则

　　检查验收工作的时机

　　在综合布线工程施工过程中，应将检查工作贯穿始终，从而保证能及时发现不合格的项目，尽快查明原因，分清责任，提出解除办法，避免造成严重的损失。

　　21、综合布线验收

　　综合布线工程验收分4各阶段：

　　(1) 开工前验收

　　(2) 施工验收

　　(3) 初步验收

　　(4) 竣工验收

　　22、验收的项目和内容

　　一般综合布线系统工程采取三级验收方式：

　　(1) 自检自验：由施工单位自检、自验，发现问题及时改进与完善。

　　(2) 现场验收：由施工单位和建设单位联合验收，并作为工程结算的根据。

　　(3) 鉴定验收：上述两项验收后，乙方提出正式报告作为正式竣工报告，由甲乙双方共同呈报上级主管部门或委托专业验收机构进行鉴定。

　　23、文档验收

　　为了方便工程验收和管理使用，施工单位应编制工程竣工技术文件，按协议或合同的要求交付所需要的文档。工程竣工技术文件主要包括以下几个反面：

　　(1) 竣工图纸

　　(2) 工程核算书

　　(3) 期间明细表

　　(4) 测试记录

　　(5) 隐藏工程

　　(6) 设计更改情况

　　(7) 施工说明

　　(8) 软件文档

　　(9) 会议、洽谈记录

　　24、用户需求分析

　　(1) 项目概述

　　(2) 依据建筑物平面图，进行如下工作

　　<1>确定信息点的具体位置

　　<2>确定楼层最长距离

　　<3>确定线缆走线路由

　　<4>确定线缆走线方式

　　<5>确定水平线槽，桥架的尺寸

　　(3) 通过平面设计应明确以下问题

　　<1>电话进线位置，标高，进线方向、进线管道数目及管径。

　　<2>电话机房和计算机房的位置，机房引出线槽的位置

　　<3>电话进线室至程控交换机房的路由，此阿勇托线盘的尺寸、规格、数量。

　　<4>每层信息点的分布、数量、插座样式、安装标高、位置

　　<5>水平线缆路由，水平线槽及引下管材料，口径，安装方式

　　<6>弱电竖井的数量、位置、大小

　　<7>管理间的设备布置方式

　　<8>竖井桥架规格、尺寸、安装位置

　　<9>统计写字楼的信息点数量

　　25、综合布线设计的一般步骤

　　(1) 分析用户需求

　　(2) 获取建筑物平面图

　　(3) 系统结构设计

　　(4) 布线路由设计

　　(5) 可行性论证

　　(6) 绘制综合布线施工图

　　(7) 编制综合布线用料清单
