综合布线中的配线架与理线架

时间:2019-02-18 14:36 来源:Pheenet菲尼特 作者:小菲 点击:

  综合布线包过工作区,配线子系统,干线子系统,管理子系统等七部分,可想而知,其线路之多,种类之复杂。配线架用于综合布线,将网线用打线器按颜色打入配线架,理线架可用来使你在机柜中的布线更美观,信息插座固定在墙上,里面有模块,也要将网线按颜色打入模块中,然后放入信息插座中,上网时只要将网线一头插入微机网卡,一头信息插座中即可。

  配线架、理线架是用来规范网络布线的一种设备,一般在网络安装(如局域网等)中用到,和交换机配合使用,安装在机柜内。

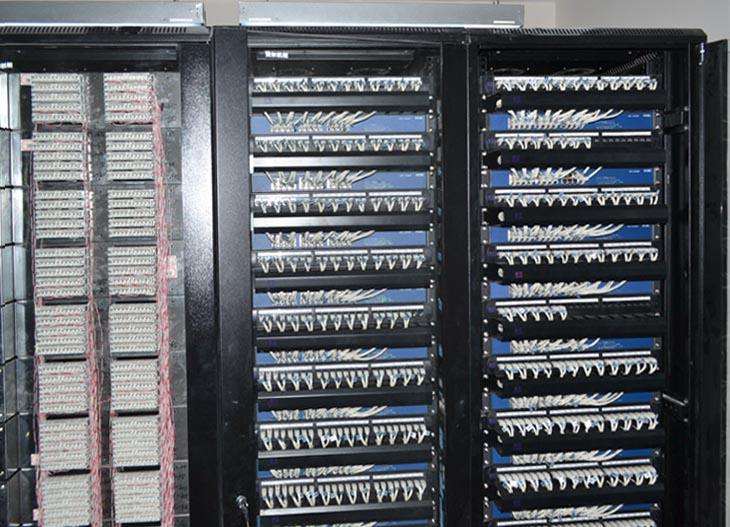

综合布线配线架

  配线架——网络神经的中枢

  通讯室和设备室的作用就像是布线系统的神经中枢,从工作区接过来的水平线缆在这里的配线架上用互配或交叉的方式连接到设备端口。线缆的互配或交叉连接的是通过模块化连接线或跳线来实现的。

  配线架由其操作介面可划分为模块化配线架(PatchPanel)和IDC式配线架,模块化配线架采用模块化跳线(RJ-45跳线)进行线路连接,IDC式配线架可采用模块化的IDC跳插线(俗称“鸭嘴跳线”如BIX-BIX、BIX-RJ45跳插线),以及交叉连接跳线(JumperWire,CrossconnectWire)进行线路连接。模块化跳线和IDC跳插线可方便地插拔,而交叉连接跳线则需要专用的压线工具(如BIX压线刀)将跳线压如IDC连接器的卡线夹中。

  配线架由其安装方式又可分为墙装式或架装式,一般模块化配线架是设计成架装安装,通过墙装支架等附件也可墙装;一般的IDC式配线架通常设计用于墙上安装,通过一些架装附件或专门的设计也可用于架装。

  设备间语音配线架规模的计算

  语音干线多采用大对数电缆,语音干线的所有线对都要端接于配线架上。所以设备间中语音系统的110配线架的规模应按照式(1)计算。

  公式1:V=2×(Sv/F+1)

  式中:V——设备间中语音配线架的规模;

  Sv——语音干线的线缆对数之和;

  F——所采用的110配线架的规格。如果采用50对110配线架,取F=100;其余依此类推。

  按照该式计算的结果,一半用于与垂直干线的连接,一半用于与建筑群干线的连接。

  式(1)的计算只考虑了设备间中的白场,如果设备间中还有其它交连场,需要按照相应交连场的计算方法计算出其规模并与式(1)的计算结果相加。

  理线架

  理线架用在机柜中,处在配线架与交换机之间,网线从中走过理线架可安装于机架的前端提供配线或设备用跳线的水平方向线缆管理;

  理线架简化了交叉连接系统的规划与安装,简单说,就是理清网线的,别搞的太乱.跟网络没什么直接的关系,只为以后好管理.信息插座(在你这个项目中就是RJ-45的信息模块)跟电话的插座差不多,多几根线.计算机网卡->网络跳线(两头都是水晶头的网线)->信息插座->网线->(网线打到)配线架(装在机柜中)->网络跳线->交换机(装在机柜中).

  综合布线中的配线架和理线架起着至关重要的作用,只有把工程中的线路整理清晰明了了,才能有条不紊的开展其它工作。

本文标签: 综合布线配线架
