如何确定光纤使用的芯数

时间:2019-02-23 14:03 来源:Pheenet菲尼特 作者:小菲 点击:

  光纤是光导纤维的简写,是一种由玻璃或塑料制成的纤维,可作为光传导工具。传输原理是‘光的全反射’。光纤芯的数目,跟光纤连接的设备接口和设备的通信号方式有关。一般来说,光缆中光芯的数量,为设备接口总数乘以2后,再加上10%~20%的备用数量,而如果设备的通信方式有串行通信和设备多路复用,就能减少光缆芯数。

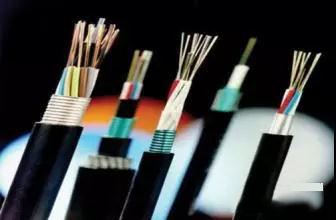

光纤芯数

  光纤芯数的确定

  按照IBDN标准,一般推荐每个建筑物内通讯间为12芯,建筑间用24芯。

  可以这样去考虑:

  先清楚知道该层布线点的数量,算出交换机的台数,交换机之间连接是堆叠还是不堆叠,

  如果堆叠,核心交换机为双机热备冗余的话,6芯就够用了(2台核心各用2芯,2芯冗余)。

  如果不堆叠,一台交换机要4芯,多少台交换机乘以4加上4芯的冗余,就可以了。

  经验做法:每个楼层配线间(水平配线机柜),设一根光纤。

  一般为六芯:两芯使用、两芯备用、两芯冗余;也有使用八芯光纤的。

  名词备注:

  冗余:只要比用的多,多出的就叫冗余;

  主备:一个用的,另外一个完全一样的做备用;

  热备份:同时都在工作状态中

  冷备份:备份设备处于待机状态

  1、一般情况下有几个终端就需要几芯,但实际方案设计和施工时会考虑冗余,所以多会每个终端用两芯,入要考虑成本也可以采用整个线路冗余1-2芯,比如说你有三个光纤接入交换机,就需要有三芯(实际要用四芯的光缆),因为除了一芯光纤之外,基本没有单数芯数的光缆,如:三芯、五芯等,当然也不是绝对一光芯只能接一个终端设备,也可以在一根光芯上串联多台终端,但这需要多次熔接,光衰较大,不能实现远距离传输。

  2、单模与多模的问题:多模其实就是一根光芯可以同时传输多路数据,而单模同时只能传输一路数据,所以单模传输的质量和距离都要比多模好,所以单模多用于较长距离的室外传输。

  3、首先看有几个系统是用光纤的。比如说,某个光节点,应用系统有网络、监控。其中,网络只需要一条路由,需占用两芯光纤;监控有4路图像,需安装一台4路视频光端机,需占用一芯光纤。则从机房至该光节点则共需要3芯光纤,光缆设计从机房至该光节点为6芯光缆,其中3芯为冗余。从成本考虑,建单模光缆。实际就是应该拉一条6芯单模光缆至该光节点。
