如何实现数据中心的“绿色”布线系统

时间:2017-08-04 15:34 来源:菲尼特编辑部 作者:小菲 点击:

  数据中心布线系统有很多值得学习的地方,这里菲尼特主要介绍如何实现“绿色”的布线系统,包括介绍专利设计连接器、新一代反向跳线系统、高密度快接跳线等方面。

  美国劳伦斯·伯克利国家实验室的一项研究显示,绿色数据中心已经成为全球数据中心建设的新趋势。2005年在美国,针对服务器及相关设备冷却的花费总支出为27亿美元;在全球,这个数字为72亿美元。优化服务器的使用(例如虚拟化、刀片服务器)以及优化冷却战略都成为数据中心的重要战略。

  这股绿色节能之风也对数据中心布线系统产生了重大影响。数据中心设计者与操作者更加关注端口的能耗与冷却要求,通常根据端口或背板速度以及累计能耗和散热来选择基础系统及支持媒介类型。而数据中心布线系统的高密度端口设计不仅节省了空间,而且符合绿色节能的需求。

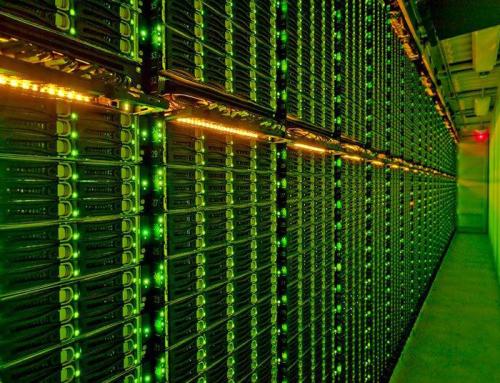

数据中心布线

  专利设计连接器

  针对企业级数据中心高于普通商业建筑的特殊或更严格的需求,菲尼特布线将电路板连接技术用在结构化布线应用中,设计和开发了专利技术的高密度铜缆MRJ21双绞线布线系统、高密度的光纤MPO数据中心布线系统、数据中心线缆管理Hi-D解决方案。

  高密度的MPO光纤解决方案将12根光纤端接到一个MPO连接器,它的大小比一个单口SC连接器还小,模块化的插盒将MPO光纤连接器的12根光纤转换成MT-RJ、MT-RJ SECURE、LC、ST或SC型的连接插头,不但节省机柜、管道的空间,也提升了整个数据中心布线的密度和布线效率,为绿色数据中心提供支持。预端接的主干电缆、模块化的耦合器插盒以及集中的连接电缆可实现简单的即插即用的安装方式。高密度连接器在很小的空间内提供更多的端口,实现高可靠性的数据传输。同时,安普布线还为数据中心布线系统提供高密度的线缆管理系统,系统同时具有方便散热、美观整洁等特点。

  新一代反向跳线系统

  去年底,康普推出了满足数据中心高密度需求的SYSTIMAX VisiPatch 360系统,它采用新一代跳线系统,人性化的设计整合了跳线与集成线缆管理,并节省了时间、空间和金钱。

  该系统是基于数据中心技术支持10G的部件与信道,使用独特的反向跳线技术,使跳线不出现在配线架正面。通过减少与RJ45系统相联的杂乱无章的跳线,该设计改善了跳线管理,也更便于读取标签信息,方便迁移、添加和改动连接。

  VisiPatch 360数据中心布线系统还大大提高了端口密度和可使用密度,减少拥挤状况,这在数据中心设计中是非常重要的一个方面。由于传统RJ45系统内的电缆和跳线十分拥挤,可使用密度低于端口密度,VisiPatch 360系统独特的反向跳线技术,使满配的跳线可以在任两排连接块之间灵活插拔,省却了传统RJ45系统不可缺少的跳线管理单元,使密度更高。康普公司SYSTIMAX中国区技术总监许向红表示,在传统的RJ45系统中,在拥挤的跳线与线缆中由于找不到对应的跳线端口或者难于插拔,使得可用密度通常低于实际端口密度。而在VisiPatch 360系统中情况就完全不同了,它的独特设计改善了跳线与线缆的拥挤状况,从而大大提升使用密度。

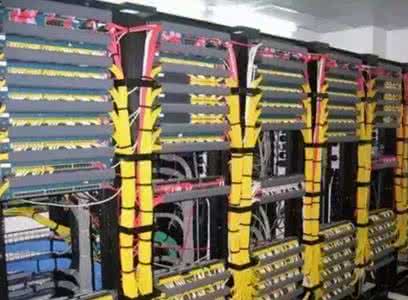

数据中心综合布线系统

  高密度快接跳线

  创新的定位锁设计以及纤细的护套适用于刀片服务器,是数据中心、服务器“农场”等高密度跳接环境的新选择。美国西蒙公司今年率先推出了全新的BladePatch快接跳线,并已正式用于支持10G传输的“增强6类”规格的产品。它完全不同于市场上其他跳线,不仅向后兼容所有的低性能级别连接硬件,还具有特殊的设计。
