弱电布线施工的细则和要点

时间:2017-08-09 16:09 来源:菲尼特编辑部 作者:小菲 点击:

  弱电布线的施工规范是布线施工的指导准则,同时也是施工单位、客户验收的依据和标准。那么在进行综合布线施工时,作为施工方,我们应该按照什么样的布线准则来操作呢?弱电布线施工的时候,我们应该要注意些什么问题呢?下面菲尼特就带大家了解一下:布线的施工细则与施工的几个要点。

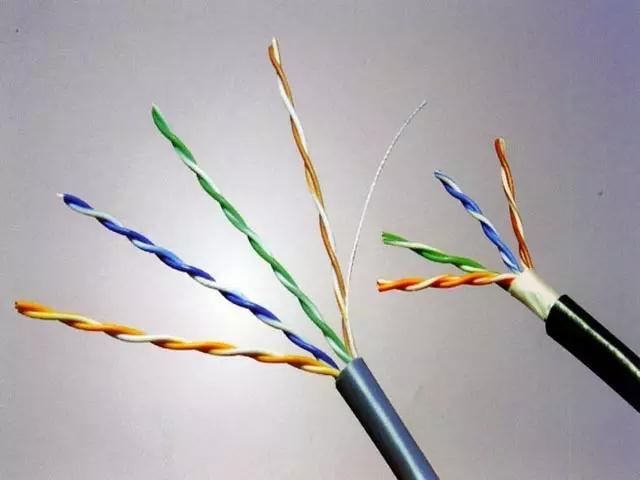

弱电布线施工

  弱电布线施工细则:

  一、确定点位

  1 、点位确定的依据:根据家庭布线设计图纸,结合墙上的点位示意图 ,用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。

  2 、暗盒高度的确定:除特殊要求外,暗盒的高度与原强电插座一致, 背景音乐调音开关的高度应与原强电开关的高度一致。若有多个暗盒在一起,暗盒之间的距离至少为 10mm 。

  二、 开槽

  1 、确定开槽路线:根据以下原则:a、路线最短原则;b、不破坏原有强电原则;c、不破坏防水原则。

  2 、确定开槽宽度:根据信号线的多少确定 PVC 管的多少,进而确定 槽的宽度。

  3 、确定开槽深度:若选用 16mm 的 PVC 管,则开槽深度为 20mm;若选用 20mm 的 PVC 管,则开槽深度为 25mm 。

  4 、线槽外观要求:横平竖直,大小均匀。

  5 、线槽的测量:暗盒、槽独立计算,所有线槽按开槽起点到线槽终点 测量,线槽宽度如果放两根以上的管,应按两倍以上来计算长度。

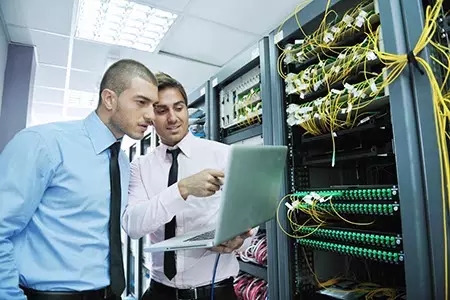

弱电布线

  三、 综合布线

  1 、确定线缆通畅:a、网线、电话线的测试:分别做水晶头,用网络测试仪测试通断;b、有线电视线、音视频线、音响线的测试:分别用万用表测试通断c、其他线缆:用相应专业仪表测试通断。

  2 、确定各点位用线长度:a、 测量出配线箱槽到各点位端的长度b、加上各点位及配线箱槽处的冗余线长度:各点位出口处线的长度为200mm - 300mm 。

  3 、确定标签:将各类线缆按一定长度剪断后在线的两端分别贴上标签,并注明:弱电种类-房间-序号

  4 、确定管内线数:管内线的横截面积不得超过管横截面积的80%。

  四、 封槽

  1 、固定暗盒:除厨房、卫生间暗盒要凸出墙面 20mm 外,其他暗盒 与墙面要求齐 平。几个暗盒在一起时要求在同一水平线上。

  2 、固定 PVC 管:a、地面 PVC 管要求每间隔 一米 必须固定b、槽 PVC 管要求每间隔 两米 必须固定c、墙槽 PVC 管要求每间隔 一米 必须固定。

  3 、封槽:封槽后的墙面、地面不得高于所在平面。

  4 、清扫施工现场:封槽结束后,清运垃圾,打扫施工现场。

  此外,为避免各种线路的弯曲回路,保证所有线路均为 “ 活线 ” ,布线施工工艺为地面直接布管方式(无特殊情况不得走踢脚线或者天花板内,否则线路无法做成“ 活线 ”)。

  弱电布线施工需要注意的几个要点:

  1 、应根据用电设备位置,确定管线走向、标高及开关、插座的位置:

  a、电源插座间距不大于 3m ,距门道不超过 1.5m ,距地面 30cm 。(国 际标准)

  b、所有插座距地高度 30cm

  c、开关安装距地 1.2~ 1.4m ,距门框 0.15~ 0.2m 。

  2 、电源线配线时,所用导线截面积应满足用电设备的最大输出功率。

  3 、暗盒接线头留长 30 厘米,所有线路应贴上标签,并表明类型、规 格、日期和工程负责人。

  4 、穿线管与暗盒连接处,暗盒不许切割,须打开原有管孔,将穿线管 穿出。穿线管在暗盒中保留5毫米。

  5 、暗线敷设必须配管。

  6 、同一回路电线应穿入同一根管内,但管内总根数不应超过 4 根。

  7 、电源线与通讯线不得穿入同一根管内。

  8 、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应 小于 500mm 。

  9 、穿入配管导线的接头应设在接线盒内,接头搭接应牢固,绝缘带包 缠应均匀紧密。

  10 、连接开关、螺口灯具导线时,相线应先接开关,开关引出的相线 应接在灯中心的端子上,零线应接在螺纹的端子上。

  11 、厨房、卫生间应安装防溅插座,开关宜安装在门外开启侧的墙体上。

  12 、线管均采取地面直接布管方式,如有特殊情况需要绕墙或走顶的话 ,必须事先在协议上注明不规范施工或填写《客户认可单》方可施工。

  综上所述,我们已经了解到了进行弱电布线施工时需要学习的四个准则以及施工时要注意的12个要点。那么在以后的弱电布线施工项目中,菲尼特建议大家将理论的知识融入到实践中去,提高弱电布线施工的工艺同时提供工作效率。
