综合布线系统设计的注意事项有哪些?

时间:2020-10-27 17:33 来源:Pheenet菲尼特 作者:小菲 点击:

  1、布线系统物理链路设计

  (1)确定主机房或者主配线间位置

  一般在设计院或咨询公司及用户已经指定了布线机房位置,布线机房大部分都和网络机房共用,也有部分单独设置,或者数据机房和语音机房也可能是分开的。在这种情况下,需要查看机房内是否可以满足布线系统的要求。如果用户还没有明确机房位置,需要工程师根据实际现场情况和机房的基本要求确定机房位置,并与用户沟通,获得用户认可。

  (2)确定弱电竖井与分配线间位置

  一般在设计院或咨询公司及用户已经指定了弱电竖井与分配线间物理位置。在这种情况下,需要查看各分配线间是否可以满足布线设计标准的要求,比如GB50311《综合布线系统工程设计规范》。如果用户还没有明确分配线间位置,那就需要根据现场的实际情况和机房的基本要求确定机房位置,并与用户沟通协调,取得用户的认可。竖井与分配线间的位置和数量将直接影响工程造价,如发现原有设计不合理(这种情况时常出现),也可以直接与用户、咨询公司或设计院沟通,请求作设计变更,当然需要做好设计变更文档的工作,以便归档在将来的竣工文档中。

  (3)点位统计表

  只有确定好点位表后,才可制作出材料清单表,因此点位表是材料清单表的先决条件。一般的综合布线项目工程,往往点位图在做清单配置时,设计院或咨询公司已经給出平面图,其中会有比较详细的点位图,接着详细统计数据点、语音点、光纤到桌面点的数量和分布情况,然后再制作成详细点位统计表,当然有的综合布线项目可能包括点位图在内什么图纸也没有,那就需要按照GB50312《综合布线系统工程设计规范》中规定的设计点位数量来制作点位表,一般来所该统计表都是excel电子表格软件来完成的,具体点位表可能依实际工程的不同,也会有所不同,比如可能会增加无线AP点、保密点、IP语音点(实际也是数据点)等等。

  (4)各种施工深化图纸设计

  各种施工深化图纸是布线施工的前提,你只有完成了这些图纸,布线项目也会得以实施。在工程实施中,路由是相当重要的一环,它好像人的骨干筋络系统一样遍布整个布线系统之中,它主要包括水平线缆路由、垂直主干线缆路由、主配线间位置、分配线位置、机房位置、机柜位置、大楼接入线路位置等。

  为了顺利做出物理路由图(或者称管线路由图),这样就必须确定以下情况:物理路由上可能使用镀锌线槽、镀锌管等。当然肯定会遇到障碍物,比如:砖墙、混凝土墙、楼板结构、割断等,而且也需要辨认出是否为承重墙、非承重墙等,要分别对待。

  其中敷设方式:沿墙暗敷设、沿墙明敷设、吊顶内、地面敷设等,还有包括线路路径、材料种类、材料数量、敷设方式、施工工时等。并且路由设计一定要考虑其他专业线路路由,比如楼控、安防和消防等。

  接着还得做出机房平面布置图,以显示机房中各布线机柜及其他网络设备机柜和综合布线线槽的位置布局等信息;

  楼层配线间的平面布置图,用来查看布线机柜和主干、水平线槽的位置布局;机柜设备布局图,是为了显示各布线设备在机柜中的位置布局,当然这些图有可能在施工时还会发生变化,并在的竣工图纸中都需在原来的图纸基础上,根据修改的内容,做成最终版本的图纸。

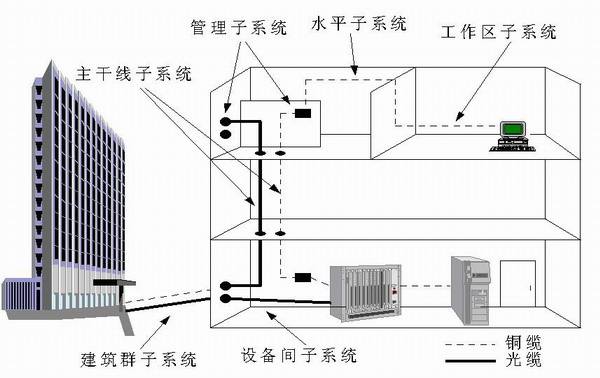

菲尼特综合布线系统设计

  2、布线系统逻辑链路设计

  (1)铜缆类别选择

  包括屏蔽与非屏蔽、超5类与6类和6A、各种阻燃等级应用等,最后具体选哪一种类型,需根据招标文件、技术交流会、答疑会等正确文件的信息内容来选择。

  (2)主干类别选择

  包括光缆/铜缆。在实际设计中,语音主干一般采用3类大对数电缆(25对、50对、100对等)。数据主干可采用4对双绞线、5类25对大对数,但光缆被绝大多数工程所采用。根据类型可采用单模与多模光缆。根据用户数量和带宽要求确定光缆芯数,最后具体选哪一种类型,需根据招标文件、技术交流会、答疑会等正确文件的信息内容来选择。

  (3)各子系统布线材料设计选型

  布线子系统一般包括以下子系统:工作区子系统、水平子系统、管理子系统、垂直子系统、设备间子系统、建筑群子系统等,各子系统的材料选择,还是需依据招标文件、技术交流会、答疑会等正确文件的信息内容来选择。

  (4)布线系统原理图设计

  布线系统原理图(一般简称为系统图)反映整个布线系统的基本情况。如光缆的数量、类别、路由、每根光缆的芯数;大对数电缆的数量、类别、路由;每楼层水平双绞线电缆的数量、类别、信息端口数;各配线架在建筑中的楼层位置、连接硬件的数量、类别。一般比较大的项目,设计院或咨询公司都会给出系统原理图,然而不是所有的项目都会有系统图,这样就需要根据选定的各种材料和逻辑链路关系以及招标文件、技术交流会、答疑会做出系统图。

  因此,熟读招标文件、技术交流会和答疑会达成的文件,是非常有必要的,因为用户、设计院或咨询公司的设计意图都会在其中表现,只有牢牢把握上述文件内容,才会做出正确的好设计。

  3、统计与报价

  (1)布线材料分配表

  将各个布线子系统的材料型号和数量详细列表。这时你可以运用根据你的布线设计基础知识来用EXCEL表格作出布线材料分配表,规范的设计表格可以便于调整,不易出错,这对于一个有经验的设计人员是必需的。材料分配表体现了你的全部设计思想,同时也体现了确定材料数量的设计依据,现在业界也会有采用一些自动计算的布线材料分配表的工具,当然基本上也是依据excel中数据库来设计的,其实也不能说是完全自动的,确切的应该说是半自动的,因为基本的信息内容还是需要用人工来输入的,不过它还是极大的提高设计人员的效率和准确率。

  (2)布线材料统计表

  通过在布线材料分配表中得出的各个布线子系统的材料型号和数量,归类列出最终的布线材料统计表。用EXCEL表格做出规范的布线材料统计表,材料统计表体现了全部材料用量。

  (3)工程报价

  以上做的一切工作,其实都是为了工程报价表,根据材料统计表,制定工程报价。当然所有工程报价要和客户的投资预算相符合。工程报价方式在布线系统行业中主要由以下三种方式组成:

  a:国家行业管理部门概、预算方式

  包括工信部和建设部,一般含直接费和间接费两大部分。可参照行业部门出版的定额标准。以这种报价方式,最终计算的报价,应该来说是相对最符合各种布线施工情况的,但是要完全把所有布线施工内容计算报价清楚也是最复杂的。

  b:材料费用、人工费用及其它费用按照比例报价

  例如材料费用按照进货成本加价,然后人工费用按照材料费用的百分比加价。这种方式对于选用国产布线品牌可能人工费用取价较低,可能造成项目亏损,所以要适当调高收费比例,基本上以这种的报价方式,可能在布线业界比较多一点,相对来说各种费用也比较好算,不需要像定额计算那样复杂。下表中各种费率,还需依据不同工程项目,不同情况来做出相应的调整。

  c:材料费用和人工费用分开报价

  人工费用按照点数核算,按照单点造价乘以点数。以这种方式报价的,多出现在布线施工下包公司报价给布线施工的系统集成商。

  4、设计方案文档成册

  (1)各种布线图纸

  包括点位图,系统图,管线路由图等。一个比较大地工程做下来,其实图纸的费用也是相当大的,比如说首先要出施工图,而且不光一份就够,往往可能需要五份之多,包括用户、设计院或咨询公司、总包、监理、自己。最后出正式的竣工图,也得按照先前出施工图的情况,同样也得出五份,因此图纸费用的付出也是不小的开销,在工程报价时需要把图纸费用一并考虑进去。

  (2)设计方案

  按照以上设计思路编写设计方案文字部分。设计方案一定要在材料分配表、统计表出来以后编写。否则你免不了要改来改去,浪费时间。

  (3)装订成册

  将以上设计方案、各种布线图纸、报价清单表装订成册。剩下的工作就是交给销售人员进行项目跟进了,其实到这里只是完成了技术投标文件,当然还有商务投标文件,这部分一般来说是由销售人员完成。

  总的来说,如果要做好综合布线的设计工作,充分理解招标文件、技术交流会和答疑会达成的文件的内容是非常重要的,希望笔者在综合布线系统设计方面的一点小小贡献,对广大布线设计人员会有所帮助。
