如何建设标准化机房?从开始到最后一步步详解

时间:2019-08-23 14:42 来源:Pheenet菲尼特 作者:小菲 点击:

  很多朋友多次问到机房相关的问题,例如机房如何配电?静电如何预防?防雷接地?其中防雷接在是很多朋友的难点,那么本期我们一起来了解如何建设标准化机房?

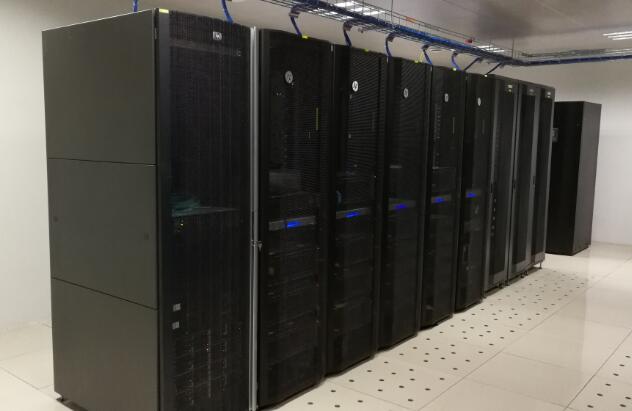

标准化机房

  一、机房隔断

  机房区域内与外界隔断玻璃一般采用12mm厚单片钢化玻璃进行隔断。

  玻璃边框一般采用1mm厚的201或304锈钢材质包边框。

  二、机房墙面

  机房内墙面,机房墙板常用单面复合彩钢板,即面板为0.6mm厚涂层镀锌钢板内嵌12mm厚防火石膏板;

  机房墙板安装时墙壁应平整,做防尘及保温处理,骨架采用轻钢龙骨或方管做骨架,并采用保温棉,再装彩钢板。

  机房四周墙角,采用100mm高亚光不锈钢踢脚线。

  三、机房地面

  1、机房地面彩用防尘、防水,洁净化处理。

  ①防水处理: 一楼地面需已做好防水处理;用环氧封闭底漆。

  ②素地处理: 依素地状况做好打磨、修补、除尘;

  ③防静电底漆:采用渗透性及附着力特强防静电环氧底漆滚涂一道,增强表面附着力;

  ④防静电中涂:防静电中涂将环氧树脂加入适量的石英砂,用镘刀将其均匀涂布一至二道;

  ⑤铜箔铺设: 导电铜箔采用井型铺设,有效排除累积之静电,并做接地处理;

  ⑥防静电批土:防静电批土依实际需要施工数道,要求达到平整无孔洞,无批刀印及砂磨印为准;

  ⑦防静电面漆:防静电面漆滚涂二道,其体积/表面电阻平均系数值1X10^6~1X10^9Ω,完工后整体地面光亮洁净,颜色均一,无空鼓;

  ⑧施工完成。

  2、静电地板处理

  采用下送风,精密空调区域,铺贴20mm厚橡塑保温层,减少冷气散失,防止楼层面产生凝露现象。

  保温厚面铺设0.3mm铝板,起到屏蔽洁净作用。

  地板之前采用3*30mm紫铜板做成网状形等电位网。

  地板金属支架均匀用BV2.5导线与等电位网连接,便于泄放静电;

  机房地面铺设0.3米高全钢耐磨抗静电地板和通风板,在支架下边刷导电粘和漆,在地板下边UPS空调等重型设备区域加固,并做散立支撑,分载设备承重问题。

  机房地板,墙面,吊顶,颜色一致,明亮,具备防火、防水、防静电,屏蔽电磁等功能,线槽平整,各种布线整齐。

  四、机房吊顶

  机房内活动地板面距吊顶2.8米。

  采用微孔吊顶板,板表面采用静电粉沫喷涂。

  吊顶上楼层墙面,做防尘洁净化刷漆处理。

  五、设备机柜及KVM

  选用若干台如尺寸2000*800*1000高端黑色网络型机柜,主要安装网络核心设备。

  采用若干台如尺寸2000*600*1000,高端黑色网络型机柜,主要安装各种信息化各系统服务器设备,每机柜4个层板。

  并每个机柜配有2套PDU配电单元

  2套散热风扇

  机柜安装led数字 KVM切换器,可以接入8路信号源。

  六、机房照明

  市电停电自动切换到ups应急照明,应急灯具自动点亮。

  七、走线桥架

  机柜走线有好几种方式,有上走线、下走线、机柜顶部走线。

  机柜顶部走线模式是最有优势的,且施工最方便,给用户带来很多好处,包括维护方便、扩容方便等、安全可靠等。

  对于机柜顶部走线模式,如果使用名牌厂商的标准机柜,可以免工具安装各种组件。如遇到非标准机柜,高度不一致,有好几种办法可以解决。

  第一种,定做机柜走线槽,保持和标准机柜安装走线槽后高度平齐。

  第二种,如果非标准机柜高度差的太多,不适合机柜顶部走线,可以采取从旁边的机柜借用线缆的办法。线缆可以从地板和机柜底部之间的空隙敷设并上行进入机柜。

  八、机房配电

  机房供电电源及方式机房供电采用380/220V电压、50Hz频率和三相五线制 即TN-S系统的配线方式。

  电子信息系统机房内的低压配电系统不应采用TN-C系统,而应采用TN-S系统。

  机房每个机柜配两个ups专用的电源插座盒。

  主机房地面面板安装若干个市电电源弹起插座。机房所有插座均采用普通电源插座和弹起式铜插座,普通电源插座安装在墙壁上, 弹起式电源插座安装在防静电地板上。

  普通电源插座安装根据机房规模安装若干个,安装在墙壁上距机房地板0.3米处。

  九、不间断供电系统

  机房ups设备选择合适的容量,两台并机使用,当正常工作时,按负载分担工作,当一旦有故障时,另一台能够全载工作。

  单机系统是指单台UPS给负载供电,UPS宕机可能引起负载掉电,可靠性最低。

  十、市电配电柜

  机房市电负荷为空调、新风机、照明和市电插座等;其余UPS负荷为网络前端设备,同时还为应急照明灯具供电;

  市电配电柜一般安装在一楼ups机房,配电柜做为电源进线,即市电配电柜。

  十一、接地系统

  机房设有四种接地形式,即:

  计算机专用直流逻辑地

  配电系统交流工作地

  安全保护地

  防雷保护地

  这四种直流逻辑地、交流工作地、安全保护地、防雷接地均利用大楼联合接地体(接地电阻小于1欧姆)。并在机房设置等电位接地箱。用接地母线与大楼联合接地体相连。机房地板支架、机柜外壳等不带电的金属部分均应与此接地网相连。

  机房设均压等电位带即30*3mm 铜带接地网,敷设在活动地板下,依据计算机设备布局,纵横组成网格状,配有专用接地端子,用软铜线以最短的长度与计算机设备相连。计算机直流地需用接地母线引至等电位带。交流工作地即零线,随电源线同时引入机房。

  容易产生静电的活动地板采用导线布成泄漏网,并用干线引至等电位箱接地端子。活动地板静电泄漏支线连接机房地板下30*3mm 铜带接地网,静电泄漏支线采用ZR-BVR-4mm2导线,支线导体与地板支腿螺栓紧密连接,支线做成网格状,间隔2.4米*2.4米,避免静电对设备的损坏及静电引起的随机故障并保障人身安全。

  十二、防雷系统

  所有市电用电设备实现两级防雷处理,一级在大楼总配电室中(已做好),二级在机房市电配电柜中。

  机房的交流低压供电系统采用防雷保护措施,机房的主电源进线,和ups配电处安装浪涌保护器,将可能产生的各种电源扰动,限制在设备能够承受的范围内。

  并且浪涌电源引入接地网上,确保设备安全。

  十三、电缆敷设、配管与线

  机房的电缆均采用阻燃线缆,满足防火要求。

  其中为防止电磁干扰,ups的插座接线采用阻燃型计算机专用电缆,例如ZR-RVVP3*2.5线缆。

  照明可采用ZR-BVR2.5电缆。

  所有线缆均采用穿镀锌金属线槽及镀锌电线管敷设。

  十四、精密空调

  根据机房大小,需要若干台精密空调,对机房温度、湿度、空气的洁净度等参考进行自动调节。

  送风一般采用下送上回方式,划分区域进行送风。

  十五、机房环境监控系统

  覆盖机房所有电源、电压、电流,机房的温湿度进行监测。
