综合布线常用术语解释之线缆类

时间:2017-08-22 14:53 来源:菲尼特编辑部 作者:小菲 点击:

  1、线缆

  线缆是指与信息技术设备相连的电缆、光缆及各种软电缆。

  2、综合布线

  综合布线是由线缆及相关连接硬件组成的信息传输通道,它能支持多种应用系统。综合布线中不包括应用系统中的各种终端设备和转换装置。

  3、建筑群、园区

  一个或多个建筑物构成的区域。例如:学校、工厂、机场、小区或军事基地等。

  4、建筑物干线电缆、光缆

  在建筑物内连接建筑物配线架与楼层配线架的电缆、光缆。这种电缆、光缆还可用来直接连接同一建筑物内的两个楼层配线架。

  5、建筑群干线电缆、光缆

  在建筑群内,连接建筑群配线架与建筑物配线架的电缆、光缆。这种电缆、光缆还可用来直接连接不同建筑物间的建筑物配线架。

  6、水平电缆、水平光缆

  连接楼层配线架与信息插座之间的电缆、光缆。

  7、设备电缆、光缆、软线

  把应用系统的终端设备连接到配线架的电缆、光缆组件。

  8、工作区电缆、光缆、软线

  在工作区内,把终端设备连接到信息插座的电缆、光缆组件。工作区电缆、工作区光缆一般称为软电缆或跳接线。

  9、电缆单元、光缆单元

  型式和类别相同的电缆线对或光纤的组合,电缆单元可以带有屏蔽层。

  10、非屏蔽双绞电缆、对绞电缆

  由非屏蔽线对组成的电缆(简称非屏蔽电缆)。当有总屏蔽时,称作带总屏蔽的非屏蔽电缆。

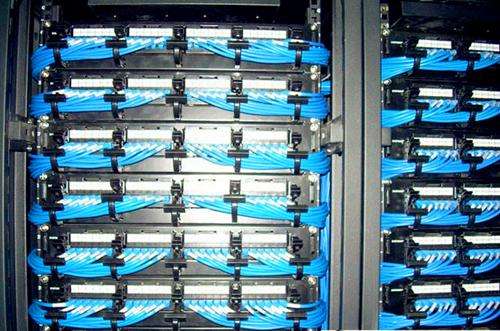

综合布线

  11、屏蔽双绞电缆、对绞电缆

  由屏蔽线对组成的电缆(简称屏蔽电缆)。当有总屏蔽时,称作带电总屏蔽的屏蔽双绞电缆。

  12、混合电缆、光缆

  两个或多个不同型式或不同类别的电缆、光缆单元构成的组件,外面包覆一个总护套。护套内还可以有一个总屏蔽。其中,只由电缆单元构成的称为综合电缆;只由光缆单元构成的称为综合光缆;由电缆单元组件和光缆单元组件构成的称为混合电缆。

  13、跳线

  不带连接器的电缆线对或电缆单元,用在配线架上交接各种链路。

  14、接插线

  一端或两端带有连接器的软电缆或软光缆。用在配线架上连接各种链路,接插线也可用于工作区中。

  15、配线架

  使用接插线连接链路的一种交接装置,通过配线盘可以方便地改换或断开链路。

  16、交接

  使用接插线或跳线连接电缆、光缆或设备的一种非永久性连接方式。

  17、互连

  不用接插线或跳线,一根电缆或光缆直接连接到另一根电缆或光缆及设备的一种连接方式。

  18、配线架

  电缆或光缆进行端接和连接的装置。在配线架上可进行互连或交接操作。

  19、建筑群配线架

  端接建筑群干线电缆、光缆的连接装置。

  20、建筑物配线架

  端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。

  21、楼层配线架

  水平电缆、水平光缆与其他布线子系统或设备相连接的装置。

  22、链路

  综合布线的两接口间具有规定性能的传输通道。链路中不包括终端设备、工作区电缆、工作区光缆和设备电缆、设备光缆。

  23、通道

  连接两个应用设备进行端到端的信息传输路径。一条物理通道可划分为若干条逻辑信道。通道中包括应用系统的设备连接线缆和工作区接插线。

  24、信息插座、引出端

  综合布线在各工作区的接口,与水平电缆或水平光缆相连接。工作区的终端设备用接插线连到该接口。

  25、引入设备

  将通信电缆或通信光线按照有关规定引入建筑物的相关设备。

  26、公用网接口

  公用网与专用网之间的分界点。在多数情况下,公用网接口是公用网设备与综合布线的连接点。

  27、配线间、交接间、电信间

  放置配线架、应用设备并进行综合布线交接和管理的一个专用空间。干线子系统和水平子系统在此进行转接。

  28、设备间

  放置电信设备、应用设备 和配线架并进行综合布线交接和管理的空间。

菲尼特综合布线

  29、工作区

  放置应用系统终端设备的地方。综合布线一般以10m2的面积称为一个工作区。

  30、转接点

  在水平布线,不同型式或规格的电缆、光缆相连接的点(例如:扁平电缆与圆电缆或不同对数的电线相连点)。

  31、终端

  能通过通道或链路发送和接收信息的一种设备,它以联机方式工作。

  32、信息

  客观事物运动状态的表征与描述。它是客观事物运动状态的符号、序列(如字母、数字)或连接时间的函数(如图像)。

  33、管理点

  管理通道的各种交叉连接、直接连接或信息插座的排列。

  34、适配器

  这种装置使用不同大小或不同类型的插头与信息匹配;提供引线的重新排列;允许多对电缆分成较小的几股;使电缆间互连。

  35、平衡、非平衡转换器

  一种将电气信号由平非平衡或由非平衡转换为平衡的装置。可用在双绞电缆和同轴电缆之间进行阻抗匹配。

  36、弯曲半径

  光纤弯曲而不断裂或不引起过多附加损耗的弯曲半径。

  37、电缆夫

  一种在电缆末端滑动的装置,它与绞盘或手柄相接,安装时有助于牵引电缆。

  38、连接块、布线块

  连接双绞电缆的硬件,可用跳接线或接插线来实现链路的连接。

  39、折射率渐变光纤

  折射率沿轴向降低的光纤。光子在芯内反射,光线不断再聚焦,使得光缆向内弯曲,并能比在低射系数区域里传输理更快。这种光纤可提高带宽。

  40、接线张力

  安装线缆时,作用在其上的接力的大小,用n(牛顿)来计量。

  41、支持硬件

  支架、夹子、柜子、托架、三角架、工具以及其他固定传输介质,将连接硬件与墙壁或吊顶相接的实用工具。

  42、端接块

  在各类电缆传输通道配置中,为端接电缆线对并且在110型配线架连接线对的模压塑料板。

  43、线路

  传输介质,一般指链路。在sna环境中指网络的一条链接。

  44、电路、线路

  通电导体构成的通电路径;应用系统中任何两点或多点之间的通信链路。
