如何利用光分路器进行FTTH网络的分光建设?

时间:2017-08-23 13:59 来源:菲尼特编辑部 作者:小菲 点击:

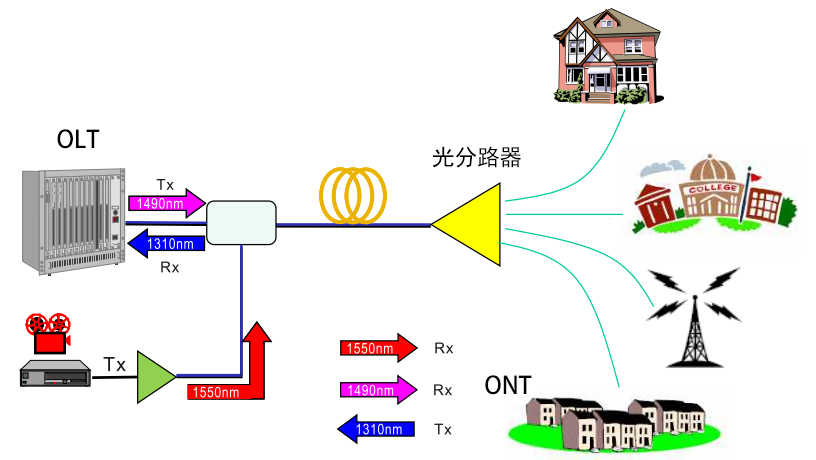

  在光纤入户(FTTH,fiber to the home)的无源光网络中(PON,passive optical network),光分路器扮演了重要角色,它使得多个用户共享一个PON接口成为了现实。光分路器一般被安装在PON的光线路终端(OLT,optical line terminal)和光网络终端(ONT,optical network terminal)之间,那么如何利用光分路器进行FTTH网络的分光建设呢?菲尼特将详细探讨这个问题。

光分路器

  选择PLC光分路器or FBT光分路器?

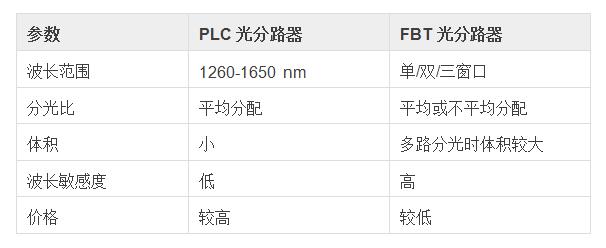

  在开始讨论FTTH网络的分光建设之前,有必要先来了解一下不同的光分路器。目前常见的光分路器有PLC光分路器和FBT光分路器两种,下面以表格的形式对比这两种光分路器的差异:

  随着FTTH网络的广泛应用,为了服务更多的用户,人们对光分路器的分光路数需求越来越高。因此,PLC光分路器以其分路数多、分光均匀等优点成为FTTH应用中较受欢迎的光分路器。

  FTTH网络的分光建设

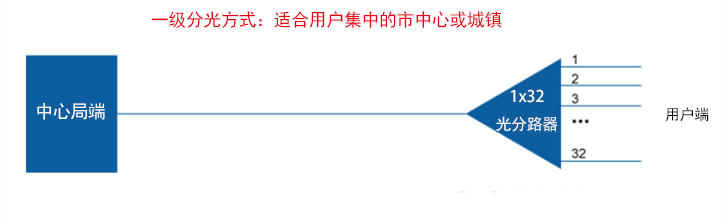

  PON是FTTH网络的基础,而光分路器则是PON网络的重要组成部分。PON网络的分光建设有一级分光和二级分光两种,一级分光方式是指光分路器集中分布在光纤分配箱内,并通单根光纤直接与中心局端的OLT连接,另一端则通过多根光纤与用户端的多个ONT连接,一级分光中光分路器的分光比通常是1:32或1:64。

菲尼特光分路器

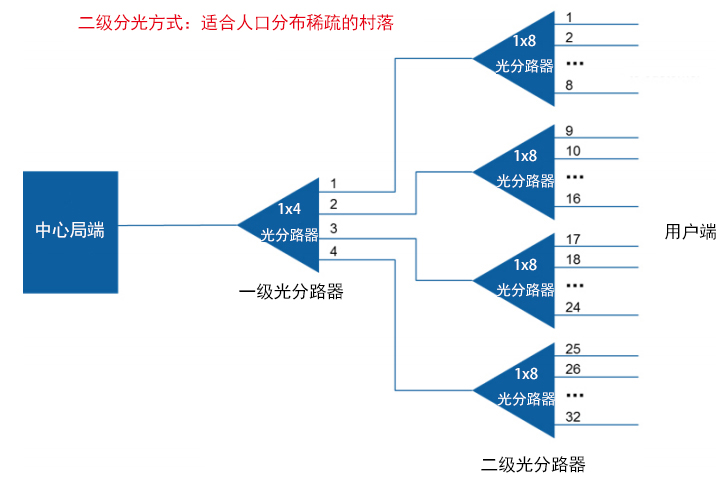

  二级分光方式是指两组光分路器通过级联的方式在OLT和ONU之间连接。这种分光方式有两个分光点:一级分光点和二级分光点。一级分光点通常位于中心局端附近,一般选用1×4光分路器;二级分光点一般安装在用户端(如楼道内),有多个光分路器,一般选用1×8光分路器。

PLC光分路器

  一级分光方式(光分路器集中分布)具有灵活性高、低运营成本和便于维护等优点,二级分光方式(光分路级联分布)则具有更快的投资收益、初期投入成本低等特点。因此,一级分光方式通常适合用户较集中的市中心或城镇,二级分光方式通常用在人口分布稀疏的村落。

  FTTH网络的分光比设计

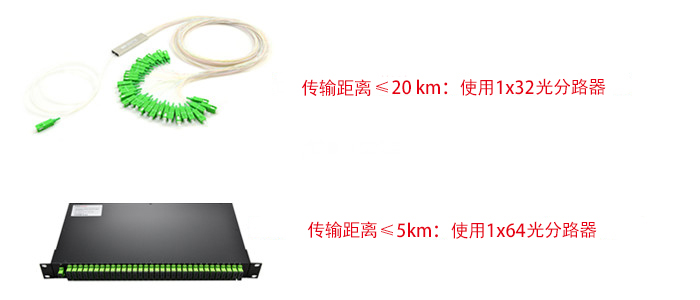

  1:N(N=2~64)或2:N(N=2~64)光分路器是PON中常用的光分路器,其中,“N”是指输出端口数。不同分光比的光分路器在FTTH网络中扮演的角色也会有所不同。例如上文提到的,一级分光方式中适合使用1×32光分路器或1×64光分路器,二级分光方式中适合使用1×4光分路器或1×8光分路器。此外,如果OLT和ONU之间的距离较远,推荐使用1×32光分路器(传输距离通常为20 km),而如果OLT和ONU之间的距离较短,则可以使用1×64光分路器。

FBT光分路器

  总结

  综上所述,一级分光方式和二级分光方式各有优缺点,我们应根据具体的情况选择合适的分光方式。而对于光分路器的分光比,传输距离越长,应选择分光路数越少的光分路器。
