光收发器指示灯作用和故障判定方法

时间:2020-03-23 14:49 来源:菲尼特编辑部 作者:Pheenet菲尼特 点击:
首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮?

A、 如收发器的光口(FX-LINK/ACT)指示灯不亮,请确定光纤链路是否正确的交叉链接,光纤插口TX-RX;RX-TX。

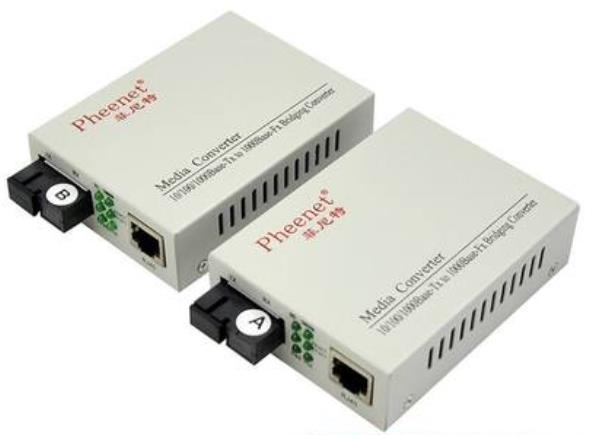

B、 如A收发器的光口(FXFX-LINK/ACT)指示灯亮而B收发器的光口(FXFX-LINK/ACT)指示灯不亮,则故障在A收发器端:一种可能是:A收发器(TX)光发送口已坏,因为B收发器的光口(RX)接收不到光信号;另一种可能是:A收发器(TX)光发送口的这条光纤链路有问题(光缆或光纤跳线可能断了)。

C、 双绞线(TXFX-LINK/ACT)指示灯不亮,请确定双绞线连线是否有错或连接有误?请用通断测试仪检测(不过有些收发器的双绞线指示灯须等光纤链路接通后才亮)。

D、 有的收发器有两个RJ45端口:(To HUB)表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。

E、 有的收发器侧面有MPR开关:表示连接交换机的连接线是直通方式;DTE开关:连接交换机的连接线是交叉线方式。

光缆、光纤跳线是否已断?

A、 光缆通断检测:用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光;在另一头看是否有可见光?如有可见光则表明光缆没有断。

B、 光纤连线通断检测:用激光手电、太阳光等对着光纤跳线的一头照光;在另一头看是否有可见光?如有可见光则表明光纤跳线没有断。

半/全双工方式是否有误?

有的收发器侧面有FDX开关:表示全双工;HDX开关:表示半双工。

用光功率计仪表检测

光纤收发器或光模块在正常情况下的发光功率:

多模2Km:-10db—18db之间;

单模20公里:-8db—15db之间;

单模60公里:-5db—12db之间;

假如在光纤收发器的发光功率在:-30db—45db之间,那么可以判断这个收发器有问题。
