数据中心机房布线方案

时间:2017-08-24 15:24 来源:菲尼特编辑部 作者:小菲 点击:

  1、合适的布线设计

  高效的布线要求计划和设计一丝不苟。在数据中心标准TIA-942中,规定了在数据中心中有五个关键的功能区域:

  接入室EntranceRoom,简称ER——设备接入数据中心的入口。

  主要分布区(MainDistributionArea,简称MDA)——该区域防止路由器、LAN和SAN交换机等设备。

  水平分布区HorizontalDistributionArea,简称HDA——通讯间

  地区分布区ZoneDistributionArea,简称ZDA)(可选——所有数据中心网络布线和交换机的整合点。

  设备分布区EquipmentDistributionArea,简称EDA——主要的服务器区域,放置了机架和机柜。

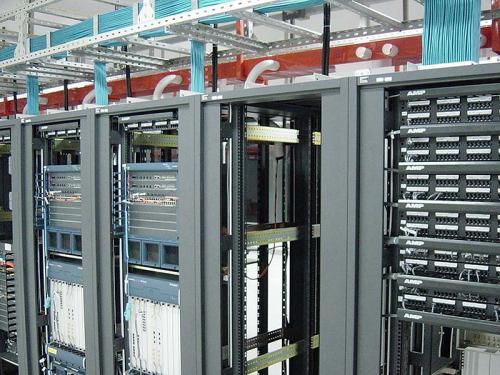

数据中心机房布线

  数据中心网络布线设计主要有两种:主干线布线和水平布线。水平布线支持机械端接、跳线和跟HDA水平交叉连接,也能连接ZDA或EDA。水平布线可以是光纤、铜缆或两者皆有。主干线布线简化了数据中心网络布线的设计,支持跳线、机械端接,还能由主区域向数据中心不同区域交叉连接,对于管理大有裨益。但是主干线布线在分布式数据中心拓扑中,要面对支持多种接入的挑战。

  ER>MDA>HDA>ZDA>EDA

  除了以上两种,还有一种可能的布线是区域布线。通过一定的方法你可以把数据中心里面所有的连接整合成一个区域。你能连接block或者插线板。问题是这可能导致大量迁移步骤和额外的成本,导致花费增加。而且用这种方法也不好在交叉连接器通道设计布线。

  布线路径

  设计路径需要时刻想着维护和改变。方案得可以在空中跟踪并解决方案,而不影响产品车间。对于路径来说,一般推荐机柜顶部布线。但是不适合的机柜顶部布线路径可能影响热出口和分布。

  如果你打算全部采用机柜顶部布线,就得把所有布线整合到一个交换机机架里。确保机架末端或者整合点是正确设计的。这一点,通过评价光纤布线和铜缆布线的必要性,以及选择正确的连接器和terminator就可以做到。

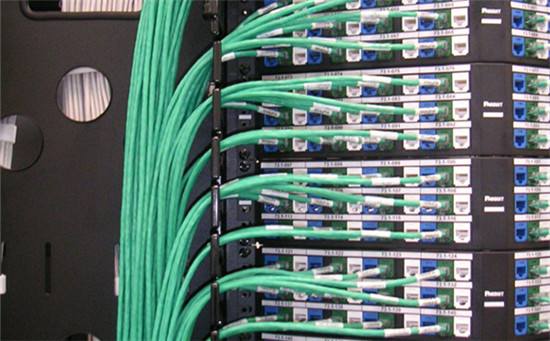

菲尼特数据中心机房布线

  2、空间规划

  对于空间规划,很多企业考虑中心修补区域(CentralpatchingArea),或专为每个服务器机柜使用独立交换刀片。前者更加可取,因为它能从核心HDA和EDA到中心修补区域运行所有光纤或铜缆。中心修补免除了硬件改变的复杂性,减少物理对系统的接入。如果你所处行业注重一致性和安全相关问题,这种方案就很完美。你也可以为修补区域加一个智能补丁,自动监控和跟踪,来增加安全性。另外,所有购买的端口都可以利用。VLAN也能用来分隔你的网络。

  选择为每个服务器机柜专用的独立交换刀片,可能会导致资源没有充分利用。如果服务器网卡没有利用,端口就会变得低效高成本。比如说你为一个只放了六个服务器,每个只有两个连接的机柜专门使用48端口的刀片,那么其他36个端口及其维护就浪费了。但是有了中心修补区域,额外的端口也可以在网络的其他地方利用。

  另一个选择是让一列的所有服务器机柜和交换机机柜端接一个单独的封装区域,而不是在一个中心区域。这样你就可以把中心连接从主要分布区移到封装区域。如果你是服务商,这可能会对你胃口。

  3、媒介选择

  难点在于细节。你很有必要再回顾一次线缆种类——铜缆、多模光纤或单模光缆。还要评价每个连接需要的terminator。数据中心的硬件需求在增长,能耗制冷需求也是如此,你就得考虑这些因素。如果你疏忽了,外部串扰(线缆中发出的电磁噪音)就是一个问题。

  数据中心网络布线基于简单而又缠结的细节,而且常常被忽视。每个数据中心人士都知道铜缆很容易弯曲,影响传输。好的布线设计可以避免这一点吗?当然可以!但是有人重视过吗?那就太少了。
