详解数据中心如何布线

时间:2017-09-02 14:03 来源:菲尼特编辑部 作者:小菲 点击:

  服务器租用供应商对于机房的维护是很重要的,其中机房机柜的科学理线是一个重点,理线是指在机房的进线孔至配线架的模块孔之间,将线缆理整齐。这个主要是涉及到了机柜型配线架的美观。

  机柜内的水平双绞线在机柜的后侧,在以前,大家关注的重点都在线的性能上,这些线都是简单的绑扎一下就直接上配线架,有的时候甚至是不整理的,在美观方面没有太注意。随着布线水平的提高,对于双绞线的布局美观度也开始关注,服务器机房机柜常见的有三种理线工艺,下面菲尼特简单的介绍一下。

菲尼特数据中心布线

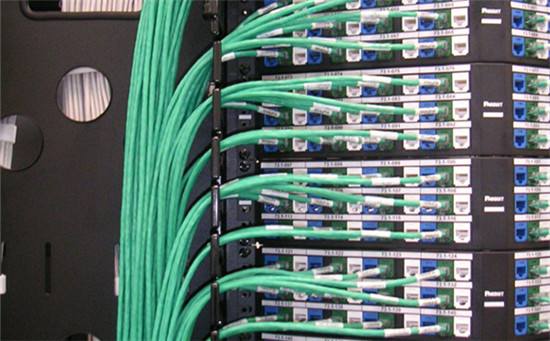

  首先是瀑布造型理线

  这是最原始的一种布线形式,现在也还有一些服务商是采用的这种形式。瀑布造型理线采用的是“花果山水帘洞”的艺术形象,双绞线直接从配线架的模块上垂下来,一般每层是24到48根双绞线,如果分布比较整齐的时候,有比较强的层次感。

  第二种是逆向理线

  也可以叫反向理线,是在配线架的模块端接完毕并通过测试后,再进行理线。这种方式是从模块开始向机柜外理线,同时桥架内也进行理线。因为这种机房机柜理线方式是在测试后进行的,所以不会出现某根双绞线测试通不过而造成重新理线的情况,但是这种理线方式也有不足之处,那就是机房内的某一处会出现大量的乱线,一般在机柜的底部。

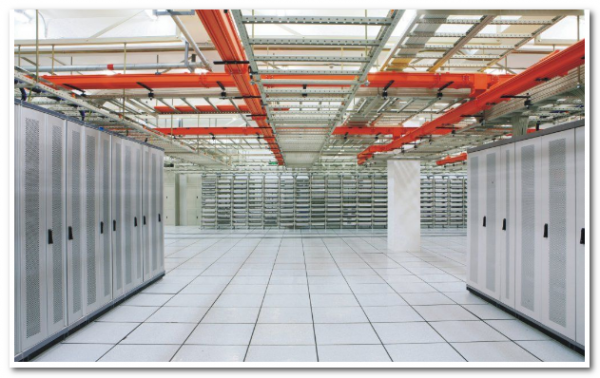

数据中心布线

  第三种是正向理线

  这种方式也可以叫做前馈型理线,是在配线架端接前进行理线。一般情况下,是从机房的进线口开始,将线缆逐段整理,直到配线架的模块后端为止。在理线后再进行端接和测试。
